Rupteur de pont thermique pour balcons sur appuis en ITE | Isokorb Q
Télécharger la photothèque
Caractéristiques principales
- Système tenon-mortaise pour une facilité de mise en œuvre
- Isolation performante de la liaison traitée
- Sous Document Technique d'Application toutes zones sismiques
- Disponible pour des hauteurs comprises entre 160 et 250 mm, d'autres hauteurs sont possibles sur demande
- Maintien une résistance mécanique élevée

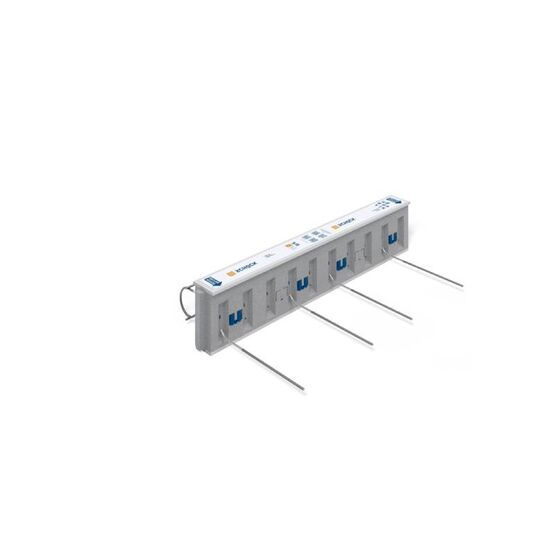

Le rupteur de pont thermique pour balcons sur appuis en ITE Isokorb Q est conçu pour la transmission des efforts tranchants dans les structures telles que les balcons sur poteaux et les loggias.
Son module HTE-Compact® assure une continuité thermique optimale tout en maintenant une résistance mécanique élevée.
Il réduit ainsi les ponts thermiques responsables des pertes énergétiques et des désordres structurels liés aux variations de température.
Ce rupteur est fabriqué avec des armatures en acier inoxydable qui confère au système une excellente résistance à la corrosion et une durabilité accrue.
Son assemblage par tenon-mortaise facilite la mise en œuvre, offrant un gain de temps lors de l’installation et assurant une liaison fiable entre les éléments porteurs.
L'élément d'isolation Isokorb Q est certifié sous Document Technique d’Application pour une utilisation en toutes zones sismiques.
Sa classe de résistance au feu REI90 lui permet de préserver ses capacités structurelles en cas d’incendie.
Il se décline en plusieurs variantes.

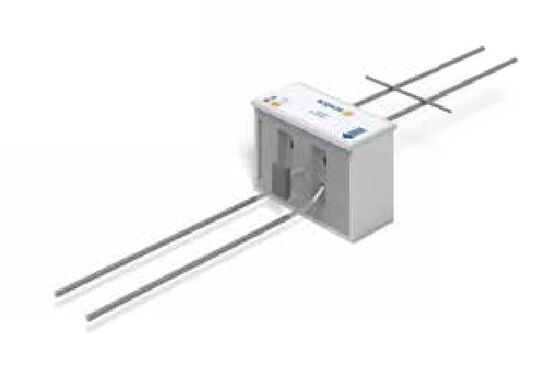

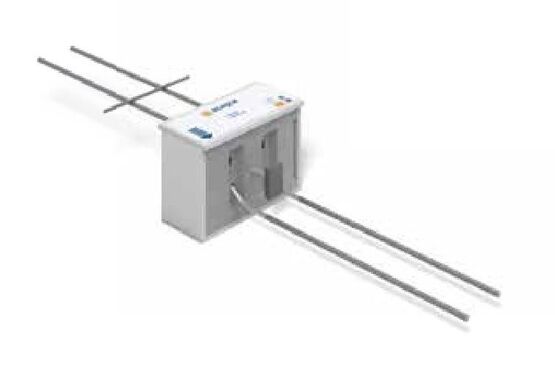

La version QP s’adapte aux liaisons ponctuelles avec une transmission localisée des charges.
Pour les configurations nécessitant la prise en charge d’efforts tranchants positifs et négatifs, la version Q+Q garantit une liaison continue efficace.
Le modèle QP+QP convient aux liaisons ponctuelles soumises aux mêmes contraintes bidirectionnelles.
Dans les cas où l’effort tranchant positif doit être transmis sans l’utilisation d’un buton de compression, la version QPZ offre une solution adaptée aux liaisons ponctuelles, complétée par le modèle QZ, un élément additionnel permettant la transmission des efforts tranchants positifs sans buton de compression.
« Son module HTE-Compact® assure une continuité thermique optimale tout en maintenant une résistance mécanique élevée.
Il réduit ainsi les ponts thermiques responsables des pertes énergétiques et des désordres structurels liés aux variations de température.
Ce rupteur est fabriqué avec des armatures en acier inoxydable qui confère au système une excellente résistance à la corrosion et une durabilité accrue.
Son assemblage par tenon-mortaise facilite la mise en œuvre, offrant un gain de temps lors de l’installation et assurant une liaison fiable entre les éléments porteurs.
L'élément d'isolation Isokorb Q est certifié sous Document Technique d’Application pour une utilisation en toutes zones sismiques.
Sa classe de résistance au feu REI90 lui permet de préserver ses capacités structurelles en cas d’incendie.
Il se décline en plusieurs variantes.
La version QP s’adapte aux liaisons ponctuelles avec une transmission localisée des charges.
Pour les configurations nécessitant la prise en charge d’efforts tranchants positifs et négatifs, la version Q+Q garantit une liaison continue efficace.
Le modèle QP+QP convient aux liaisons ponctuelles soumises aux mêmes contraintes bidirectionnelles.
Dans les cas où l’effort tranchant positif doit être transmis sans l’utilisation d’un buton de compression, la version QPZ offre une solution adaptée aux liaisons ponctuelles, complétée par le modèle QZ, un élément additionnel permettant la transmission des efforts tranchants positifs sans buton de compression.
- Durabilité optimale
- Robuste
- Sécurisé
»
Fiche technique Isokorb Q
| Classements | |
|---|---|
| Etanchéïté au feu : | REI 90 |
| Dimensions | |
| Épaisseur : | entre 80 mm - (isolant (T)) et 120 mm - (isolant (XT) ) |
| Evaluation technique | |
| Evaluation technique : | Avis technique DTA |
| Matériaux | |
| Matériaux : | acier inoxydable - (armatures) |
| Autres caractéristiques techniques du produit | |
|---|---|
| Usage : | individuel |
