Rupteur thermique pour charges lourdes | It-Fix

Etudié par la rédaction

Rupteur thermique pour charges lourdes | It-Fix  Rupteur thermique pour charges lourdes | It-Fix - IT FIXING  Rupteur thermique pour charges lourdes | It-Fix - Rupteurs de ponts thermiques Rupteur thermique pour charges lourdes | It-Fix - produit présenté par IT FIXING

Télécharger la photothèque Regarder la vidéo

Recevoir de la Documentation Demander un devis contacter le fabricant
Rupteurs de ponts thermiques Télécharger les liens BIM et CAO pour ce produit

Prix public indicatif HT : 40 à 300  €

Date de commercialisation : 01/05/2013

Caractéristiques principales

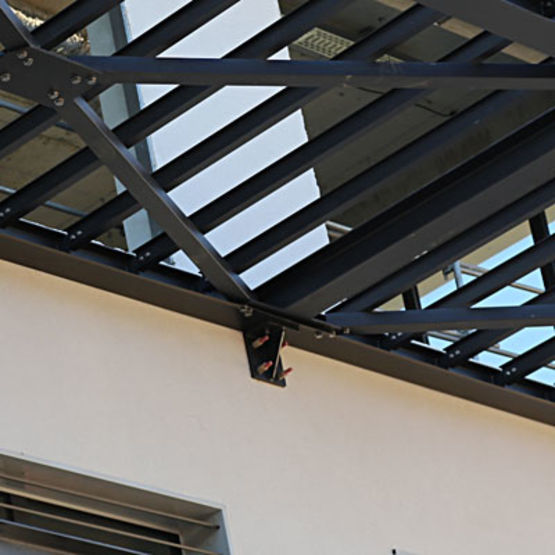

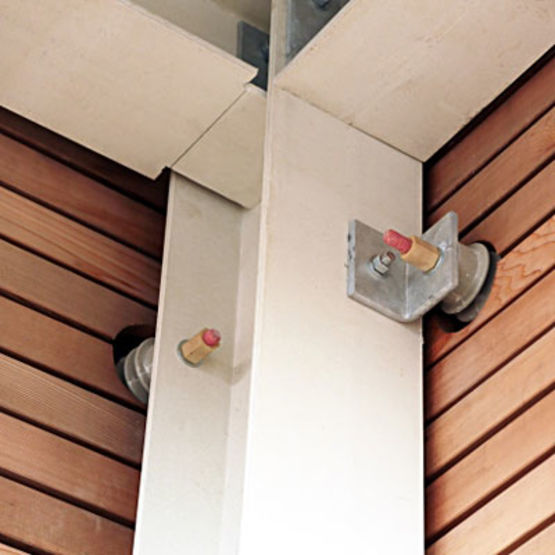

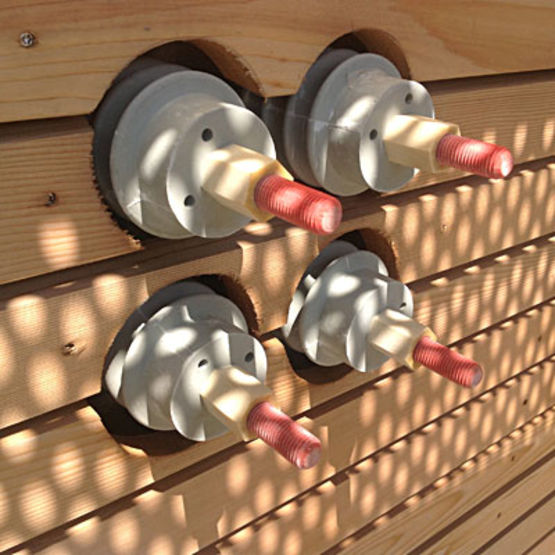

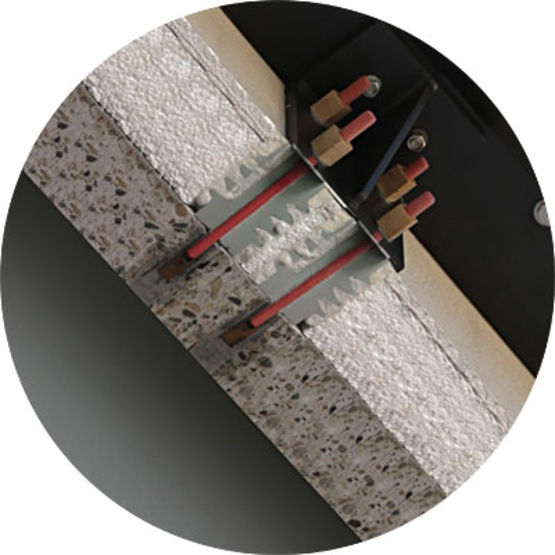

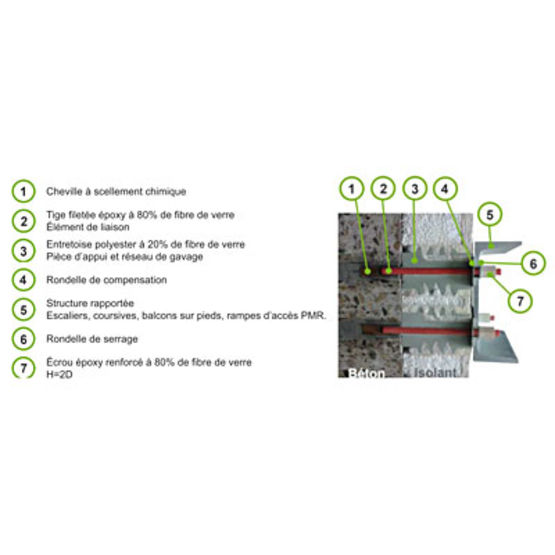

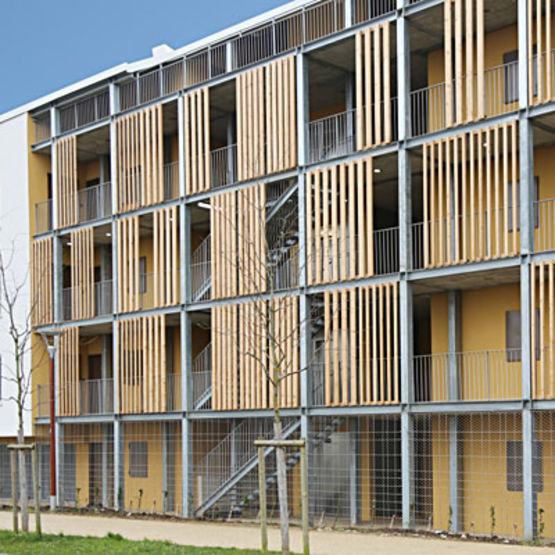

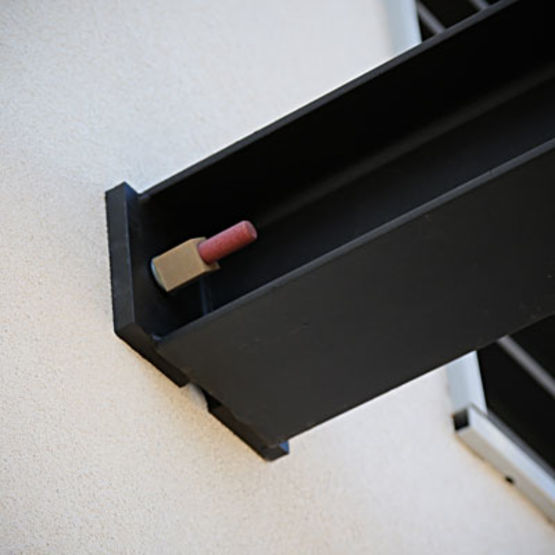

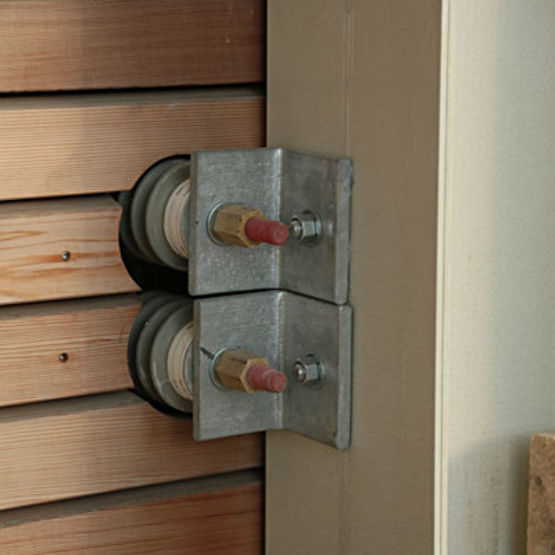

Système de fixation sans création de pont thermique d'éléments structurels lourds type escaliers, balcons, coursives ou rampes d'accès PMR, sur bâtiments isolés par l'extérieur. Composé d'une entretoise, d'une tige filetée en matériau composite renforcé de fibre de verre et d'une cheville à scellement chimique. Mise en œuvre avant ou après la pose de l'ITE. Résistant à des charges jusqu'à 7 t en traction. Nombreux modèles pour isolation de 10 à 30 cm d'épaisseur.

Fiche technique It-Fix

Dimensions
Diamètre : (ø x L)  : 12/ 16/ 20 x 200 à 320 mm (tige filetée et écrou). ; 80 mm (entretoise).
Evaluation technique
Evaluation technique : Appréciation Technique d'Expérimentation (ATex) - n° 2142 délivré par le CSTB
Mise en œuvre

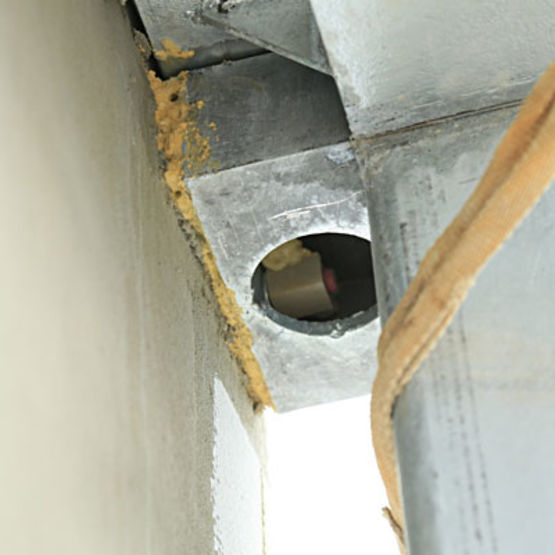

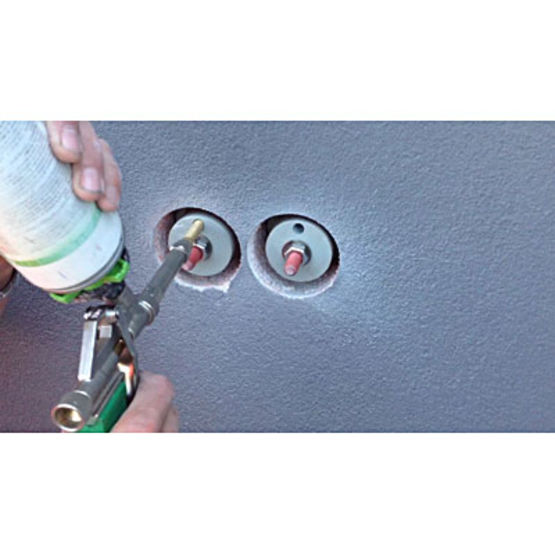

Mise en oeuvre : calage et ancrage après percement du crépi et de l'ITE à la scie cloche au diamètre de l'entretoise et percement de la maçonnerie au diamètre de la cheville d'ancrage ; interstices comblés par mousse expansive injectée par trou de gavage.
Performances mécaniques
Résistance à la traction : 23 kN (maximale pour 2 fixations).
Résistance à la flexion : 380 Nm (maximale).
Poids / Volume / Masse
Charge : jusqu'à 70 kN (traction) et jusqu'à 32 kN (compression).
Autres caractéristiques techniques du produit
Type de cheville : à expansion ; plastique ; scellement chimique
Type de fixation : douille
Type d'ancrage : douille
Caractéristiques techniques : Couple de serrage admissible : 70 Nm (traction) et 444 Nm (flexion).

731e42_79683497b0784d02a135617a99115704.pdf

IT_Fix.pdf

Famille d'ouvrage

Aménagement urbain

Bureau-Administration

Commerce

Culture-Sport-Loisirs

Enseignement

Hôtel-Restauration

Industrie-Stockage

Logement collectif

Maison individuelle

Santé

Télécharger les Fichiers BIM et CAO pour ce produit

Autres

it_fix.DWG

Vidéo du produit

Avis sur le produit It-Fix

Donner votre avis

Déposez votre Avis

Votre réponse à l'avis de du

Aucun avis n’a encore été déposé. Soyez le premier à donner votre avis.

Les autres produits Rupteurs de ponts thermiques de IT FIXING

Retrouvez tous les produits Rupteurs de ponts thermiques de IT FIXING

Les internautes ont également consulté sur la catégorie Rupteurs de ponts thermiques

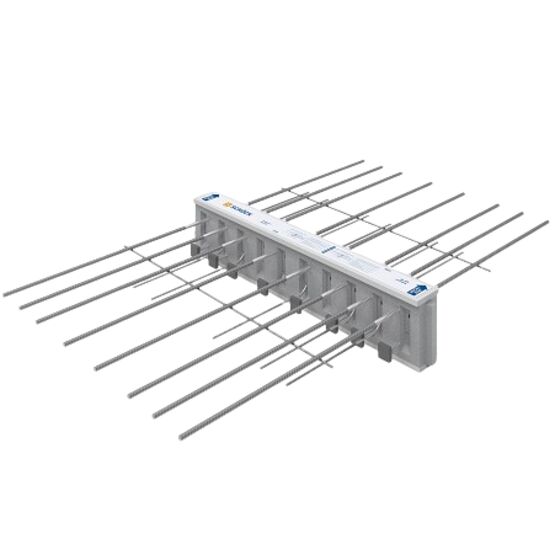

Rupteurs thermo-isolants | Rutherma
