Exutoire de fumées pour toiture avec étanchéité | Pyrodôme Évolupneu

Etudié par la rédaction

Exutoire de fumées pour toiture avec étanchéité Pyrodôme Évolupneu_Skydôme_1  Exutoire de fumées pour toiture avec étanchéité | Pyrodôme Évolupneu - SKYDÔME  Exutoire de fumées pour toiture avec étanchéité | Pyrodôme Évolupneu - Exutoires et accès toiture Exutoire de fumées pour toiture avec étanchéité | Pyrodôme Évolupneu - produit présenté par SKYDÔME

Exutoire de fumées pour toiture avec étanchéité Pyrodôme Évolupneu_Skydôme_1

Télécharger la photothèque

Recevoir de la Documentation Demander un devis contacter le fabricant
Télécharger les liens BIM et CAO pour ce produit

Date de commercialisation : 01/01/2006

Caractéristiques principales

  • Gamme de DENFC
  • S'adapte à tout type de bâtiment
  • Sert au désenfumafe
  • Usage en toiture-terasse
  • Mécanisme intégré ou déporté
  • Décliné en deux gammes thermiques

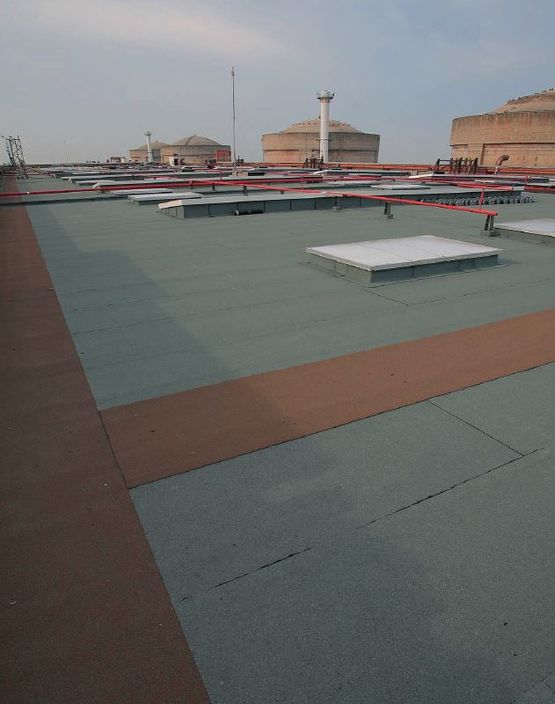

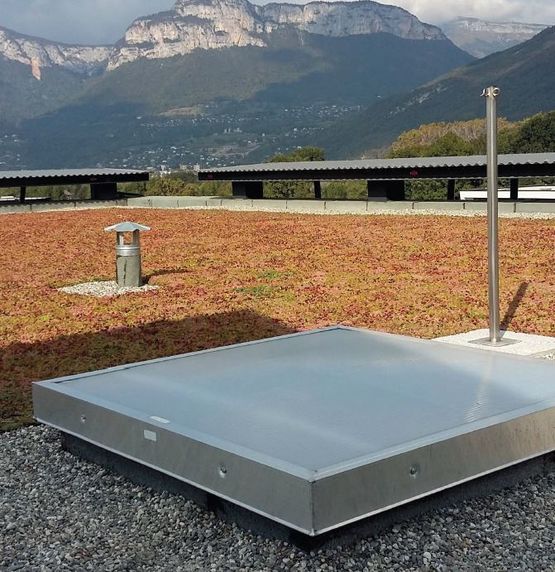

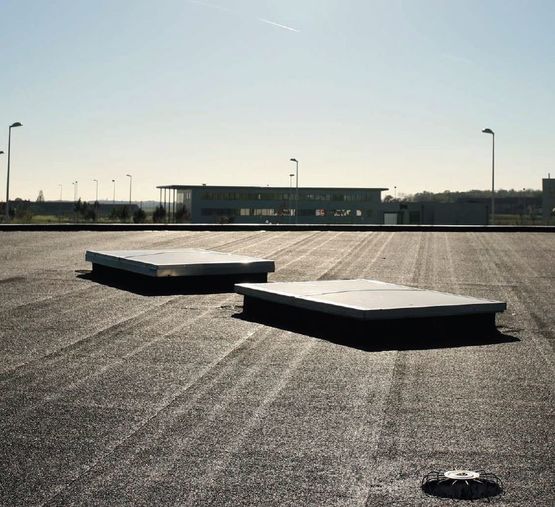

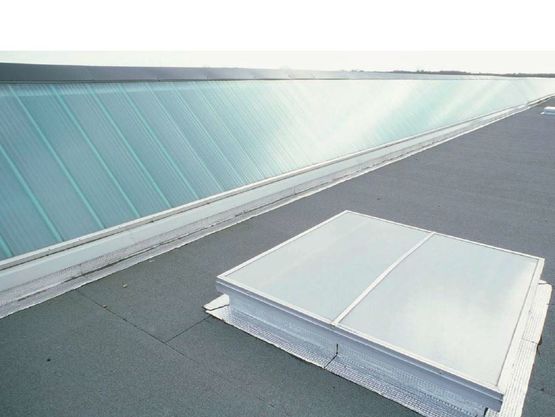

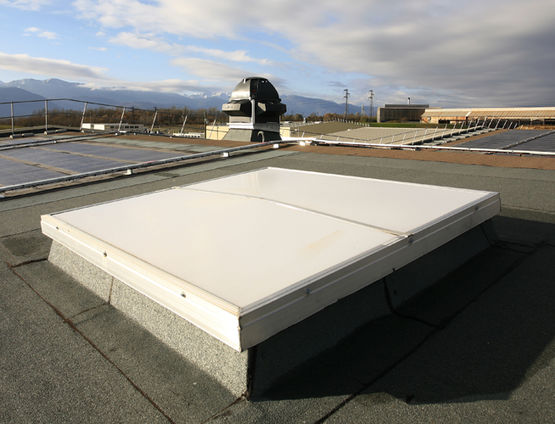

Conçu pour permettre l’évacuation de fumées et de chaleur, le Pyrodôme Évolupneu est utilisé principalement en toiture-terasses et s’adapte parfaitement à tous les types de bâtiments tels que les ERP, ERT, les bâtiments agissant dans le secteur industriel, etc.

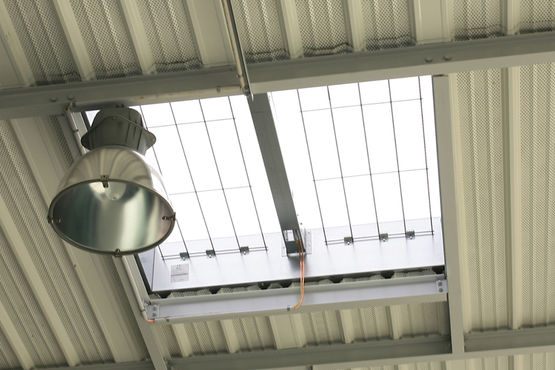

Deux versions de mécanismes sont proposées pour ce dispositif selon les dimensions : Intégré ou déporté. Pour une toiture avec étanchéité, la traverse destinée à l’ouverture et de fermeture est totalement incorporée dans la hauteur de la costière pendant sa mise en marche.

Pour une trémie de 100*100 cm ou de 120*120 cm, la traverse de déportée a pour but de laisser un accès facile à partir de la toiture. Afin de convenir au mieux à différents besoins de désenfumage, ce dispositif d'évacuation naturelle de fumées et de chaleur est fourni avec ou sans déflecteurs mais aussi en costière droite ou biaise.
«
  • Performances aérauliques optimisées
  • Existe en version rehausse coiffante pour la rénovation ou la mise en conformité
»

Fiche technique Pyrodôme Évolupneu

Classements
Classement de réaction au feu : M4, M1 ou M0 (selon remplissage).
Conditions électriques et d'éclairage
Transmission lumineuse : 55 à 85 % (selon remplissage).
Dimensions
Longueur : entre 100 cm et 250 cm
Largeur : entre 100 cm et 195 cm
Surface : jusqu'à 1 m² - Surface d'éclairement (Pour une trémie de 1*1m)
Divers
Compléments de gamme : costière coiffante (rénovation).
Options : costière pré-laquée blanche ou post-laquée colorée (teintes RAL), grille laquée ou non 1 200 J, thermofusible, contacteurs de position, dômes 1 200 J, dômes pyramidaux, autres remplissages (PCA, capot aluminium, etc), isolation pour rehausses, talons pour rehausses, kit d'aération avec vérin électrique, asservissement.
Matériaux
Matériaux : acier ; aluminium ; polycarbonate
Mise en œuvre
Mise en oeuvre : fixation mécanique sur support avant étanchéité.
Performances thermiques
Coefficient de transmission thermique (U) : 0,6 à 3,1 W/m².K (selon remplissage).
Coefficient de transmission thermique (Ug) : 2.5 W/m².K - Pour un remplissage PCA 10, 4 parois, opal
Poids / Volume / Masse
Poids : entre 53 kg et 108 kg - Pour un PCA
Autres caractéristiques techniques du produit
Type de commande : fusible ; manuel ; télécommande
Type de toiture : plane
Caractéristiques techniques : Ouverture à 155°.Traverse centrale ou déportée.Pour tous types de toitures et de couvertures.
Pourcentage de la pente de la toiture : jusqu'à 5 % ; à partir de 5 %

FTE Evolupneu.pdf

notice_pyrodome_evolupneu_contacteur_position.pdf

Pyrodome_Evolupneu_DOP_et_Cert.pdf

pv_1200j_pyrodome_evolupneu.pdf

PV_FEU_Brett_PC_plein_2_+á_5_mm_P.pdf

PV_FEU_Brett_PC_plein_2_+á_5_mm_P.pdf

pv_classement_feu_pca_couleur.pdf
