Connexion sèche pour voiles préfabriqués en béton | Halfen hek Connexion

Etudié par la rédaction

Connexion sèche pour voiles préfabriqués en béton | Halfen hek Connexion  Connexion sèche pour voiles préfabriqués en béton | Halfen hek Connexion - HALFEN  Connexion sèche pour voiles préfabriqués en béton | Halfen hek Connexion - Connecteurs et autres systèmes de supportage
 Connexion sèche pour voiles préfabriqués en béton | Halfen hek Connexion - Connecteurs et autres systèmes de supportage

Télécharger la photothèque

Recevoir de la Documentation Demander un devis contacter le fabricant
Connecteurs et autres systèmes de supportage

Date de commercialisation : 01/07/2017

Caractéristiques principales

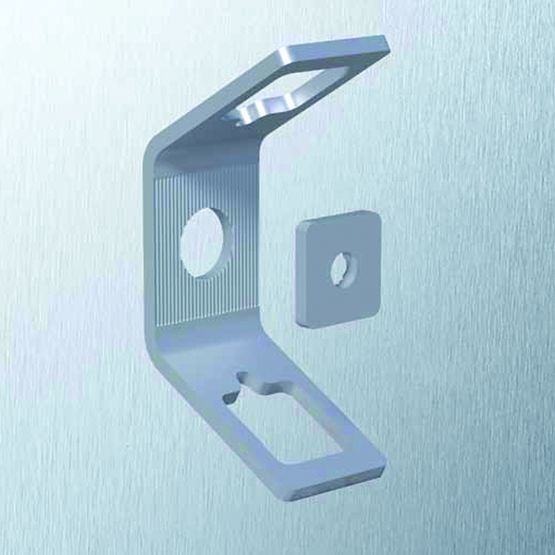

Sollicitable immédiatement en traction et en effort tranchant après boulonnage, cette connexion mécanique pour panneaux béton préfas raccourcit le temps de construction d'un bâtiment. Ce système se compose d'un connecteur et d'une contreplaque en acier galvanisé à surface striée, perforés pour recevoir un boulon, à visser dans une douille d'ancrage coulée en usine dans l'élément à connecter. Disponible en 2 versions, avec une gamme d'accessoires de montage, il garantit la transmission des efforts et l'ancrage entre 2 éléments préfas, perpendiculaires ou parallèles au joint des parois d'une épaisseur supérieure à 100 mm. Dimensionnement des douilles sur logiciel fourni.
Connexion mécanique pour panneaux béton préfabriqués
Connecteur et contreplaque en acier galvanisé à surface striée
2 modèles disponibles
Logiciel pour dimensionnement des douilles fourni

Fiche technique Halfen hek Connexion

Dimensions
Profondeur : 100 mm
Longueur : 231 mm
Épaisseur : 8 mm - connecteur acier
Diamètre : 36 mm - perforation pour boulon
Divers
Accessoires : tampon d'évidement pour épaisseur de paroi de 100 à 180 mm , set de montage, plaque de calage
Performances mécaniques
Résistance à la traction axiale : 12 ou 17 kN (parallèle au joint de la paroi d'épaisseur 120 mm en béton fissuré ou non fissuré) ; 15 ou 21 kN (perpendiculaire au joint de la paroi d'épaisseur 120 mm en béton fissuré ou non fissuré).
Résistance au cisaillement : 9 ou 13 kN (parallèle ou perpendiculaire au joint de la paroi d'épaisseur 120 mm en béton fissuré ou non fissuré)

Famille d'ouvrage

Bureau-Administration

Commerce

Culture-Sport-Loisirs

Enseignement

Hôtel-Restauration

Industrie-Stockage

Logement collectif

Maison individuelle

Santé
