Ancrage de parois sandwich à isolation intégrée de 60 à 160 mm | Isolink C-Y

• Type : ancrage pour paroi sandwich
• Épaisseur d’isolation : 60 à 160 mm
• Profondeur de fixation dans le béton : 50 mm
• Géométrie : fût lisse et double découpe arrière
• Connecteur : composite
• Fonction : liaison structurelle sans pont thermique
• Pose : trame standardisée

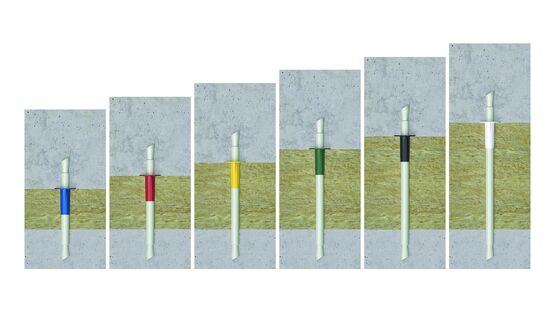

• Contrôle : limiteur de profondeur à code couleur
• Application : parois sandwich à isolation intégrée

Cet ancrage pour panneau sandwich est destiné aux parois à isolation intégrée présentant une épaisseur comprise entre 60 et 160 mm. Sa géométrie optimisée, avec fût lisse et double découpe arrière, permet de conserver une profondeur de fixation de 50 mm dans le béton, quelle que soit l’épaisseur du panneau. Cette conception simplifie le dimensionnement et facilite la standardisation des opérations de pose.

La trame de fixation standardisée évite de définir des configurations spécifiques pour chaque épaisseur de panneau. Elle contribue ainsi à réduire le nombre de références à gérer en stock et à mieux organiser la planification de production. La capacité portante élevée permet par ailleurs de limiter le nombre de points d’ancrage nécessaires par m² de paroi.

Le connecteur en composite assure la liaison structurelle entre les éléments tout en limitant la création de ponts thermiques. Un limiteur de profondeur à code couleur facilite le contrôle visuel de la mise en œuvre et permet une vérification immédiate sur chantier.
