Trappe d'accès à garnir | DM1010GV
Etudié par la rédaction
Télécharger la photothèque
Caractéristiques principales
- Fabrication en acier galvanisé
- Pour regards et locaux techniques en sous-sol
- Mise en œuvre dans une réservation de 10 cm d'épaisseur
- Trappe à garnir piéton et VL occasionnel (3.5 T)
- 2 Vantaux à remplissage 30 mm
- Ouverture par assistance à Vérin à gaz

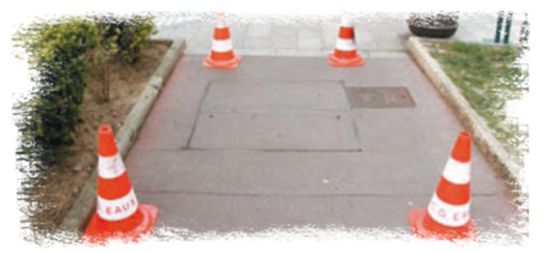

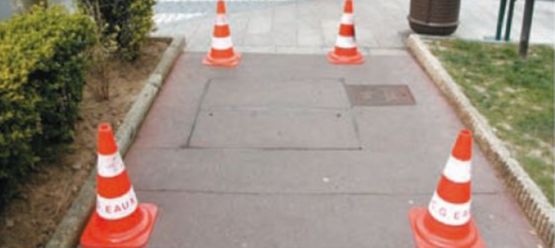

La trappe d'accès à garnir DM1010GV représente une trappe à encastrer sur voirie pour protéger les regards et les locaux techniques en sous-sol.
Cette trappe d'accès en acier galvanisé peut recevoir un revêtement de voirie de 3 cm d'épaisseur (enrobé, pierre, pavé, marbre, granit, etc.).

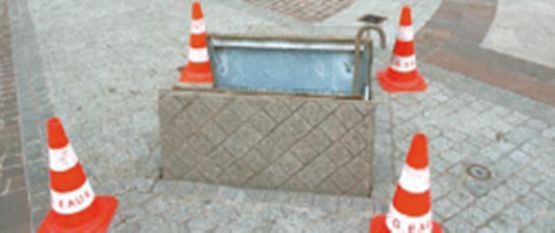

Elle dispose d’un cadre dormant en cornières à pattes de scellement, ouvrant à deux vantaux sans charnières apparentes.
La trappe d'accès à garnir DM1010GV peut supporter le passage des piétons et des véhicules lourds occasionnels (3.5 T).
Cette trappe d'accès en acier galvanisé peut recevoir un revêtement de voirie de 3 cm d'épaisseur (enrobé, pierre, pavé, marbre, granit, etc.).
Elle dispose d’un cadre dormant en cornières à pattes de scellement, ouvrant à deux vantaux sans charnières apparentes.
La trappe d'accès à garnir DM1010GV peut supporter le passage des piétons et des véhicules lourds occasionnels (3.5 T).
Fiche technique DM1010GV
| Couleur et finition | |
|---|---|
| Couleur : | gris |
| Finition : | galvanisée |
| Dimensions | |
| Longueur : | 60 cm - (regard) ; 90 cm - (regard) |
| Hauteur : | 80 cm - (trappe) ; 110 cm - (trappe) |
| Épaisseur : | 10 cm - (trappe) |
| Largeur : | 60 cm - (regard) ; 80 cm - (trappe) ; 90 cm - (regard) ; 110 cm - (trappe) |
| Divers | |
| Compléments de gamme : | trappes standard, trappes renforcées VL/ PL, trappes de sécurité, trappes standard, trappes renforcées VL/ PL, trappes de sécurité |
| Options : | peinture époxy en 300 teintes, autres dimensions, garde-corps intégré, étanchéité pluie ou crue, aluminium ou acier inoxydable ; peinture époxy en 300 teintes, autres dimensions, garde-corps intégré, étanchéité pluie ou crue, aluminium ou acier inoxydable. |
| Mise en œuvre | |
| Mise en oeuvre : | scellement |
