Caractéristiques principales

Infiltration par le sol
traitement tertiaire
irrigation souterraine des végétaux (endémiques)
Réutilisation de l’eau en toute sécurité
Solution adaptée aux sols à perméabilité très faible
Mise en place simple et rapide : Système enfouit à fable profondeur
Terrassement réduit (notice à disposition)
Amélioration de la pression en bout de linéaire
Optimisation de la longueur des tuyaux d’irrigation
Pas d’obligation de poste de relevage externe
Economie circulaire/économie d’eau
Sécurisée par alarmes sonore / visuelle

La solution d'irrigation souterraine, IRRIGO Evolution, permet de réutiliser les eaux usées après traitement, en conformité avec la règlementation française, et d'améliorer l’infiltration de ces eaux traitées, quel que soit le coefficient de perméabilité.

Réutilisation des eaux usées traitées pour l'irrigation souterraine
Solution d'infiltration pour les sols peu perméables* (perméabilités de 01mm/h à 500 mm/h)
Economie d'eau/économie circulaire (Reuse)
Irrigation possible en cas d'arrêté de restriction d'eau

* L’évolution de l’arrêté du 7 septembre 2009, complété et validé au 7 mars 2012 et entré en vigueur le 1er juillet 2012, prévoit l’Intégration de l’irrigation comme mode d’exutoire possible et envisageable.

LA GAMME IRRIGO EVOLUTION

Réutilisation des eaux épurées pour l’irrigation souterraine des végétaux d’ornement - Solution particulièrement adaptée aux sols à perméabilité très faible - Réutilisation de l’eau en toute sécurité

IRRIGO Evolution et IRRIGO Evolution Puits (jusqu’à 8 EH ou 1200l/j) : infiltration sous pression avec le kit d’irrigation + coffret de commande avec alarme
IRRIGO Evolution + et IRRIGO Evolution + Puits (9 EH et plus) : infiltration sous pression (kit d’irrigation + coffret commande)
IRRIGO Easy et IRRIGO Easy Puits : Redistribution simple des eaux usées traitées, par pompe de relevage, en irrigation souterraine (dispersion)

FONCTIONNEMENT

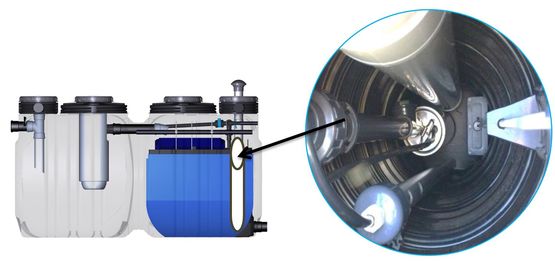

1. LA TECHNOLOGIE IRRIGO-PUITS Evolution

Pompe pression immergée avec colonne, clapet anti-retour
Commande de la pompe par flotteur ou sondes
Coffret de commande avec alarme si dépassement niveau haut

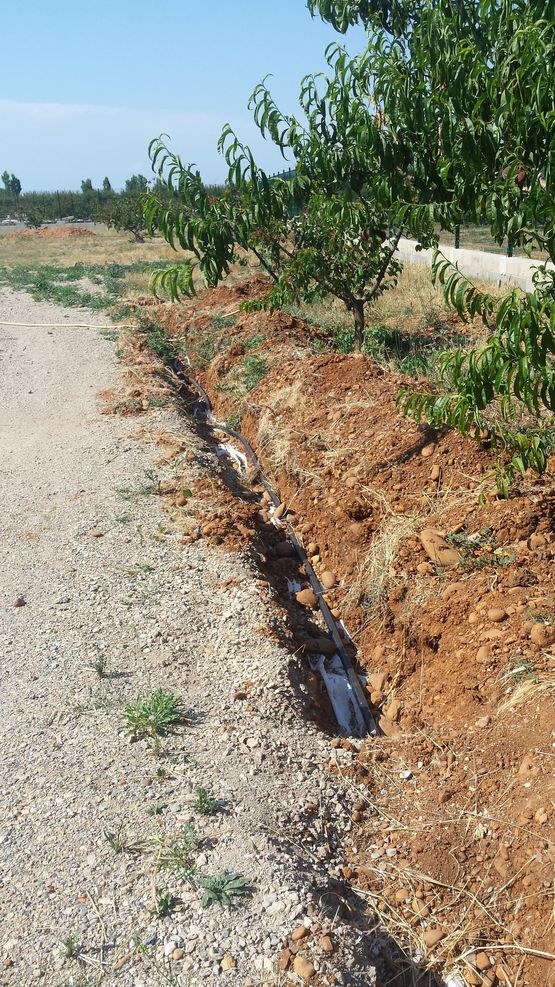

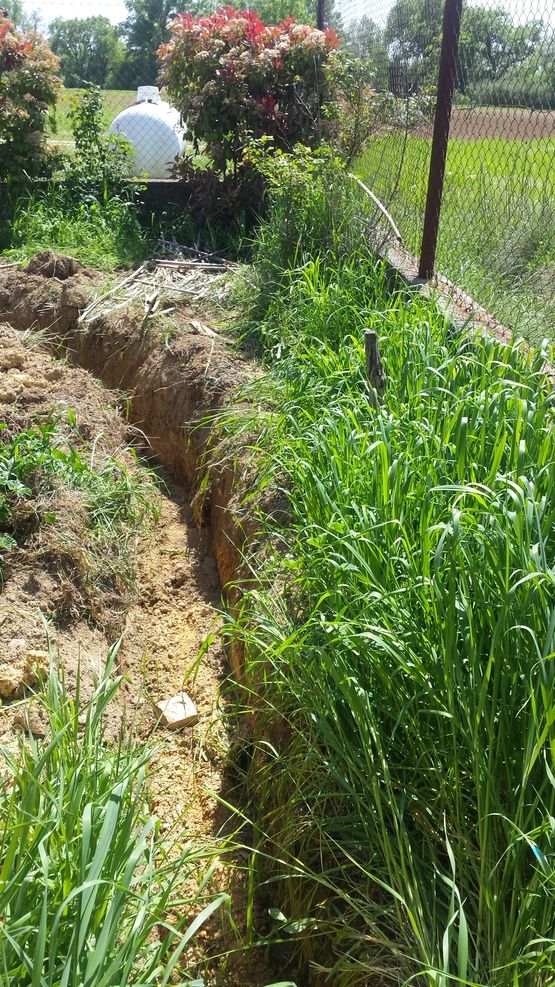

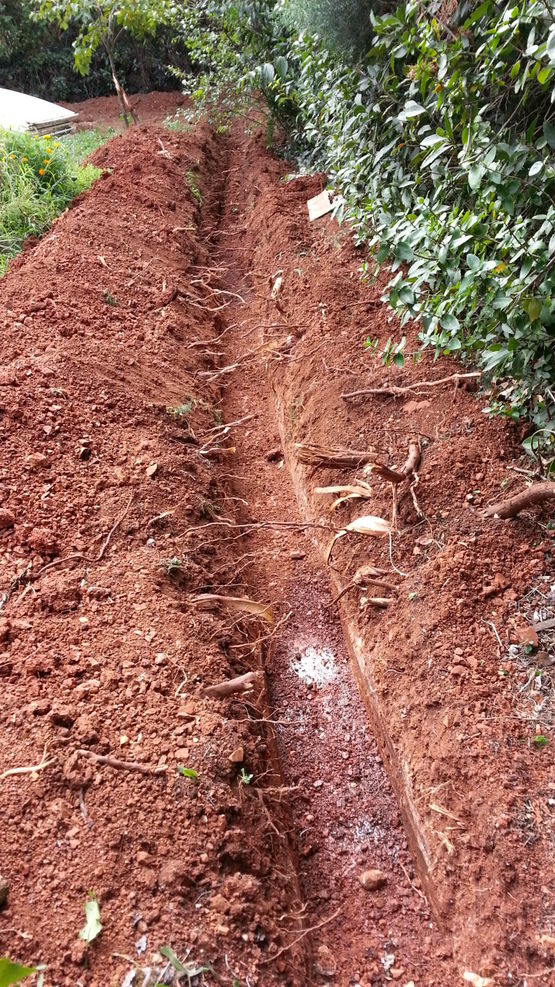

2. L’IRRIGATION SOUTERRAINE

Système modulaire : adapté à toutes les contraintes topographiques

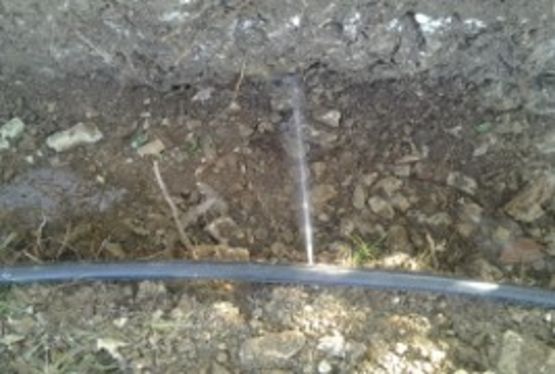

Utilisation du sol et du système racinaire pour évacuer les eaux traitées via une ou plusieurs canalisations percées :
Le système racinaire décompacte, aère le sol et réinfiltre le reste d’eaux épurées,
Faible profondeur : permet une bonne évapotranspiration (récupération d’eau et transfert dans les branches et feuillage, qui évacue par transpiration),
Récupération d’une partie des effluents (eau et sels dissous) par les végétaux, en période de croissance.
Continuité de la dépollution.

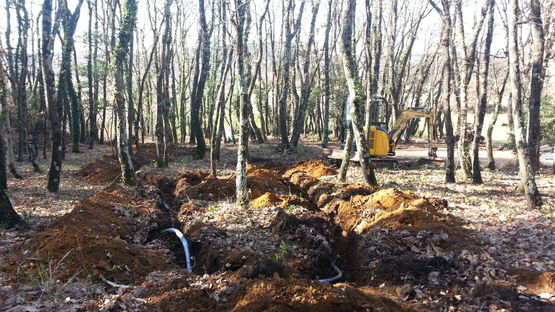

La mise en place est simple et rapide (pas de gros terrassement). Cette solution permet une réutilisation de l’eau par irrigation forcée au pied de végétaux.

traitement tertiaire
irrigation souterraine des végétaux
Réutilisation de l’eau en toute sécurité
Solution adaptée aux sols à perméabilité très faible

Fiche technique IRRIGO Evolution

Dimensions
Hauteur :	entre 120 cm et 160 cm - Hauteur totale
Diamètre :	60 cm - Couvercle ; 70 cm - Diamètre utile ; 80 cm - Anneau d’ancrage
Evaluation technique
Evaluation technique :	Document Technique d'Application (DTA) du Cstb - 17/13-276
Mise en œuvre
Mise en oeuvre :	mise en place à faible profondeur sans gros terrassement ; réutilisation de l’eau par irrigation forcée au pied de végétaux.
Poids / Volume / Masse
Capacité :	entre 450 L et 650 L
