Caractéristiques principales

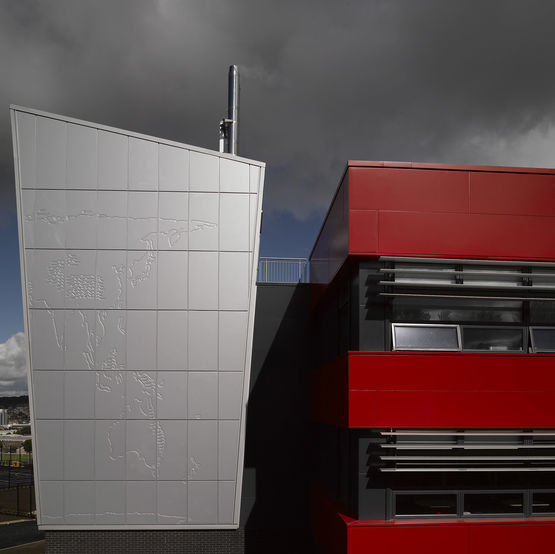

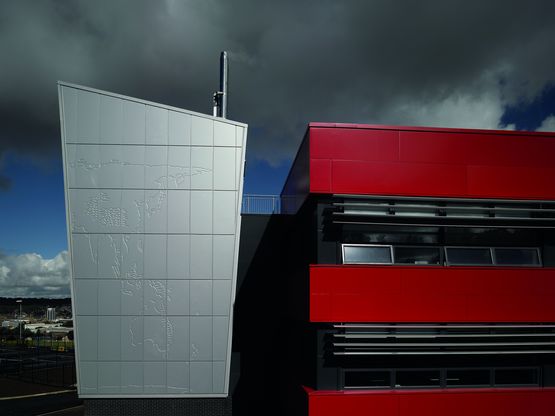

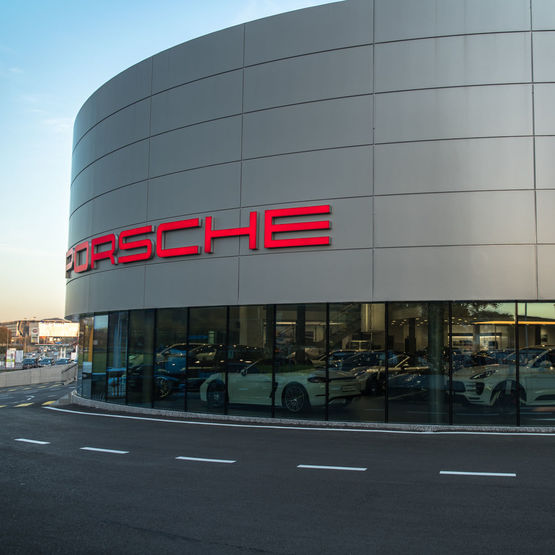

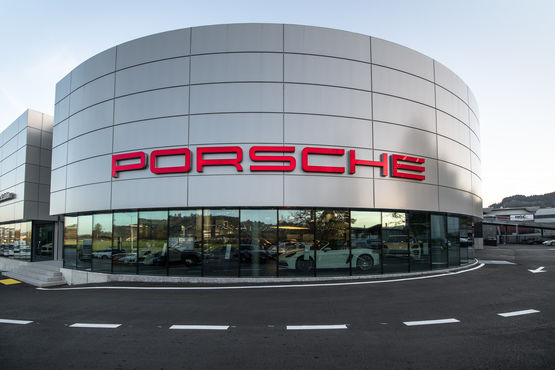

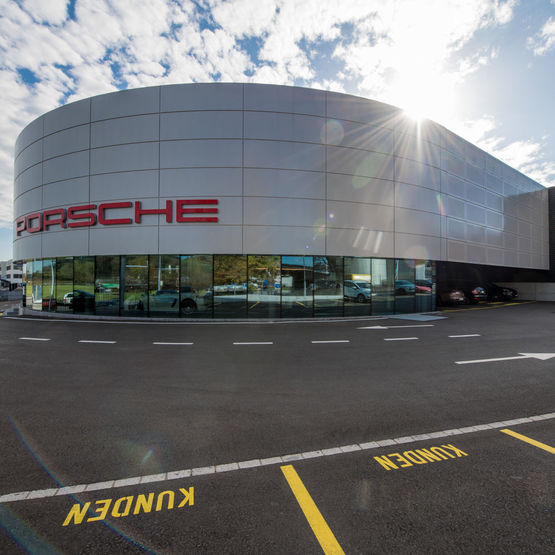

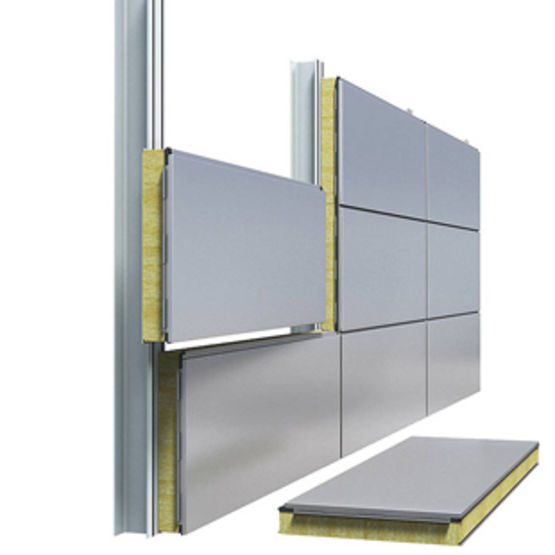

Composé d'éléments parfaitement plans, autoportants jusqu'à 6,5 m de portée, livrés prêts a poser, ce système permet de réaliser une complète enveloppe du bâtiment. Le module de base plan ou cintré, aux angles emboutis sans pli ni soudure, est constitué de 2 feuilles d'acier galvanisé prélaqué, liées à une âme en isolant laine minérale. D’une épaisseur de 80 à 240 mm les composants Qbiss One présentent des performances thermiques élevées. Incombustible et coupe-feu jusqu'à 2 h, avec différents types de joints, creux ou affleurants le système Qbiss one est flexible en terme de calepinage (pose horizontale ou verticale) et est entièrement modélisée sous BIM. En option, il est possible de personnaliser votre façade par la création de motifs et dessins (ArtMe) et par l’adjonction d’éclairage LED intégré aux joints.
« Le système Qbiss One bénéfice d'un angle embouti, qui supprime le besoin de rivets, de découpes ou de soudures. Les techniques de fabrication performantes assurent un niveau de planéité exceptionnel de l'élément. Les panneaux Qbiss One sont autoportants, la portée maximale de l'élément est de 6,5 mètres. Tous les éléments sont préfabriqués et produits sur une ligne de fabrication automatisée et robotisée. Le process de préfabrication permet de réduire drastiquement les couts d’installations sur site. L'isolation en laine de roche non combustible empêche la formation directe de ponts thermiques et garantit d'excellentes performances thermiques et acoustiques. Le système complet avec fenêtres intégrées est testé selon les normes CWCT, garantissant l’étanchéité à l’eau et à l’air de l’enveloppe ainsi constituée.»
Fiche technique Qbiss One
| Classements | |
|---|---|
| Classement de réaction au feu : | EI30 à EI 120 (selon épaisseur) |
| Couleur et finition | |
| Couleur : | blanc ; gris ; noir ; toutes couleurs (nuancier RAL) |
| Finition : | structurée - sur demande ; peinte - en standard |
| Dimensions | |
| Longueur : | entre 530 mm et 6500 mm - module sur mesure |
| Épaisseur : | 80/100/120/133/150/172/200/240mm (totale module). |
| Largeur : | entre 600 mm et 1200 mm - module sur mesure |
| Divers | |
| Accessoires : | détails architecturaux disponibles (acrotère haute ou basse, châssis vitré, angles, etc.) |

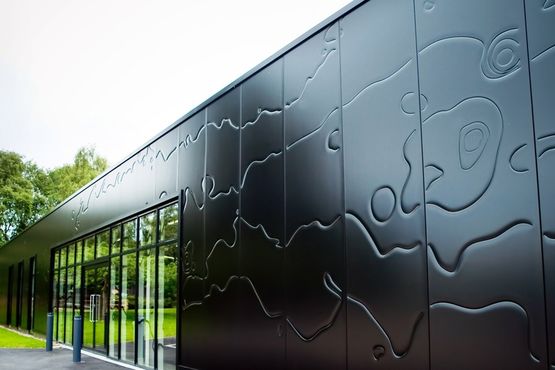

| Options : | motifs et dessins personnalisés gravés dans l'acier (ArtMe), éclairage Led intégré aux joints (Qbiss One Lighting). |
| Matériaux | |
| Matériaux : | acier ; verre ; métal |
| Mise en œuvre | |
| Mise en oeuvre : | préfabrication en usine et montage sur site ; préfabriqué en usine ; prêt à poser ; modélisation informatisée BIM ; assemblage rapide, vertical ou horizontal des modules autoportants directement sur ossature primaire avec système de fixation et d'étanchéité |
| Performances acoustiques | |
| Indice d'affaiblissement acoustique aux bruits aériens (Rw) : | 30 dB |
| Poids / Volume / Masse | |
| Masse surfacique : | entre 18.2 kg/m² et 40.9 kg/m² - selon épaisseur ou type : B, F, Power T ou Power S |
| Autres caractéristiques techniques du produit | |
|---|---|
| Caractéristiques techniques : | Etanchéité à l'eau : classe A, 1200Pa |
