Système de fixation invisible pour panneaux de façade ventilée | Système A C T
Etudié par la rédaction
Télécharger la photothèque
Date de commercialisation : 01/02/2018
Caractéristiques principales

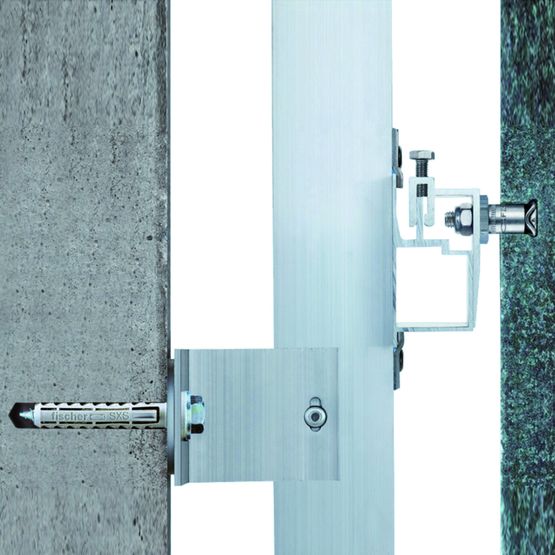

Ce système de fixation ACT (Advanced Curtain wall Technique) offre aux architectes et concepteurs une liberté de formes architectoniques pour la fixation de façades ventilées, en pierre à partir de 20 mm d'épaisseur, en céramique, en verre sécurit (6 mm minimum) ou stratifié HPL. Le libre positionnement du point d'ancrage à l'arrière du panneau et un forage tronconique associé à l'ancrage FZP II garantit une fixation dépourvue de contrainte sur le support, sécurisée même en IGH et invisible au niveau du joint pour une façade préservée. Disponible en différentes dimensions. Remplacement rapide de tout ou partie des panneaux. Assistance complète de la conception à la livraison.
Fiche technique Système A C T
| Dimensions | |
|---|---|
| Profondeur : | à partir de 15 mm - ancrage |
| Épaisseur : | à partir de 20 mm - (plaques de pierre), 6 mm (plaques de verre sécurit), 10 mm (céramique) |
| Diamètre : | M8 (filetage) |
| Evaluation technique | |
| Evaluation technique : | agrément Technique Européen (ATE) - ETA-11/0145 (ancrage FZP II ; Avis Technique (ATec) - en cours |
| Mise en œuvre | |
| Mise en oeuvre : | Assistance complète de la conception à la livraison. |
| Performances mécaniques | |
| Résistance à la rupture : | entre 4 kN et 13 kN - selon qualité de pierre |
