Système d'étanchéité avec membrane et joints debout | RENOLIT ALKORPLAN Design

• ➡️ Esthétique
• ➡️ Souplesse
• ➡️ Flexibilité
• ➡️ Légèreté
• ➡️ Coût réduit de manière significative
• ➡️ Temps de mise en œuvre nettement plus court
• ➡️ Poids limité
• ➡️ Entretien limité

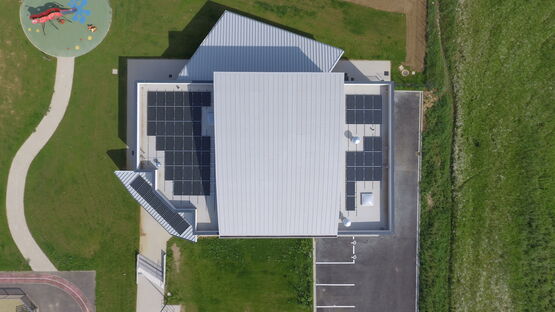

RENOLIT ALKORPLAN Design: l’esthétique du joint debout associée à une étanchéité synthétique légère et flexible

RENOLIT ALKORPLAN Design est un système d’étanchéité en PVC-P destiné à créer des toitures et des façades présentant l’écriture architecturale d’une couverture métallique à joint debout. Il associe la continuité d’une membrane synthétique à des profilés décoratifs soudés, afin d’obtenir une toiture étanche, homogène et visuellement structurée.

Adapté aux constructions neuves comme aux opérations de rénovation, le système permet de retrouver l’aspect du zinc, du cuivre ou de l’aluminium, tout en offrant la légèreté et la souplesse d’une membrane d’étanchéité.

Une étanchéité dissociée de la finition architecturale

Le système repose sur deux composants complémentaires:

• une membrane d’étanchéité RENOLIT ALKORPLAN F en PVC-P, armée d’une trame polyester et proposée en épaisseur de 1,5 mm; des profilés extrudés en PVC-P, soudés à l’air chaud sur la membrane après la réalisation complète de l’étanchéité.
• Cette conception permet de dissocier clairement les deux fonctions : la membrane assure l’étanchéité de la toiture tandis que les profilés créent le rythme visuel du joint debout. La finition esthétique ne remet donc pas en cause la continuité du complexe d’étanchéité.
• Le système peut également être réalisé en adhérence avec une membrane RENOLIT ALKORPLAN A, selon la nature du projet et les prescriptions applicables.

Une grande liberté de composition pour l’architecte

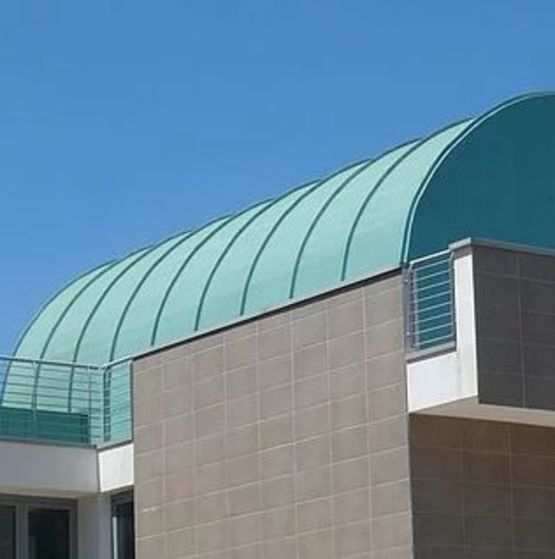

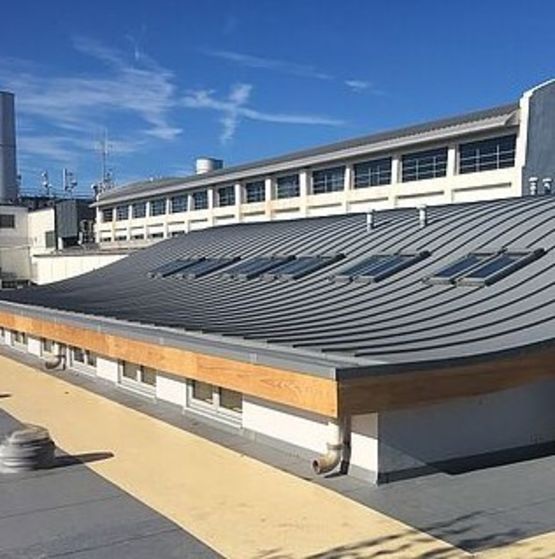

Grâce à la flexibilité de la membrane et des profilés, RENOLIT ALKORPLAN Design peut suivre des géométries difficiles à traiter avec une couverture métallique traditionnelle.

Il peut être utilisé sur des surfaces:

• plates ou faiblement inclinées;

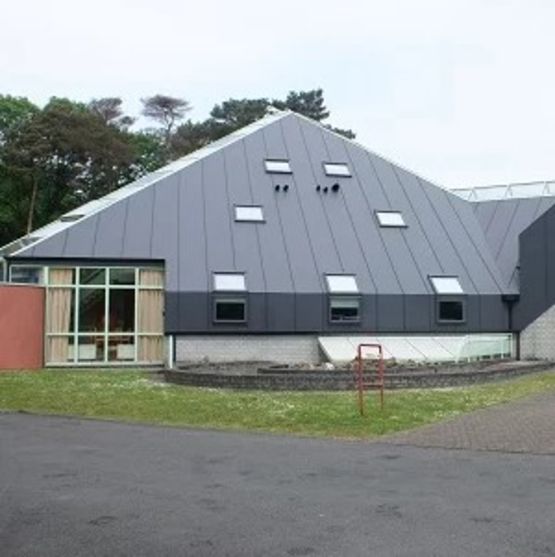

• fortement inclinées;
• courbes;
• ondulées;
• verticales.

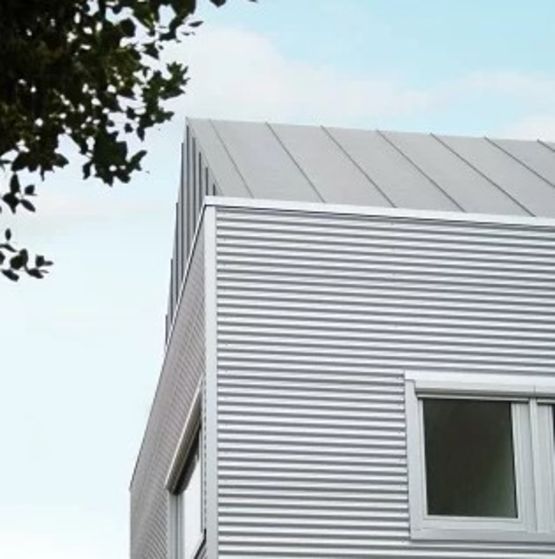

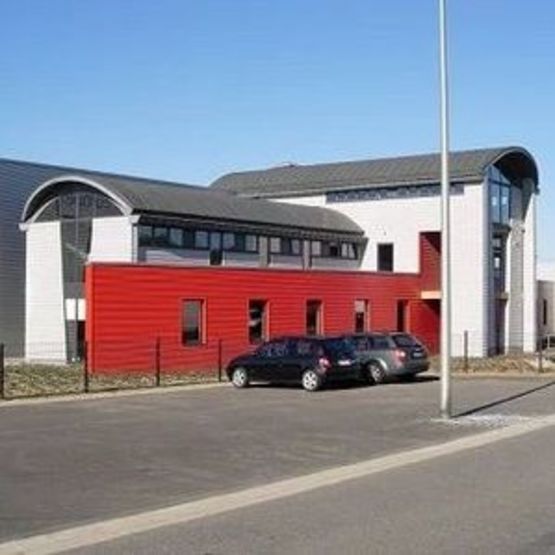

La membrane peut également se prolonger de la toiture vers la façade, permettant de concevoir une enveloppe continue et de renforcer la lecture monolithique du bâtiment. Cette souplesse facilite le traitement des volumes complexes, des raccords étroits et des formes architecturales spécifiques.

L’espacement des profilés peut être adapté au dessin du projet. Des profilés supplémentaires peuvent notamment être ajoutés entre les recouvrements de la membrane afin de créer un calepinage régulier, resserré ou personnalisé.

Deux profils pour moduler le rythme de la toiture

RENOLIT ALKORPLAN Design propose deux dimensions de profilés:

• profilé Large: 35 × 25 mm, pour une ligne fine et discrète;
• profilé X-Large: 70 × 50 mm, pour une expression plus marquée du joint debout.

Les profilés sont fournis en longueurs de 3 m. Leur choix permet de jouer sur la profondeur des lignes, les ombres portées et la perception de la toiture depuis l’espace public.

La finition est réalisée une fois la toiture entièrement étanchée. Les profilés sont positionnés, maintenus provisoirement puis soudés sur leurs deux côtés à l’air chaud. Pour conserver un aspect authentique et favoriser l’écoulement des eaux, ils sont disposés parallèlement à la pente.

Six coloris pour intégrer la toiture à l’écriture du projet

RENOLIT ALKORPLAN Design est proposé dans une gamme de six teintes destinées aux toitures apparentes:

• gris foncé;
• anthracite;

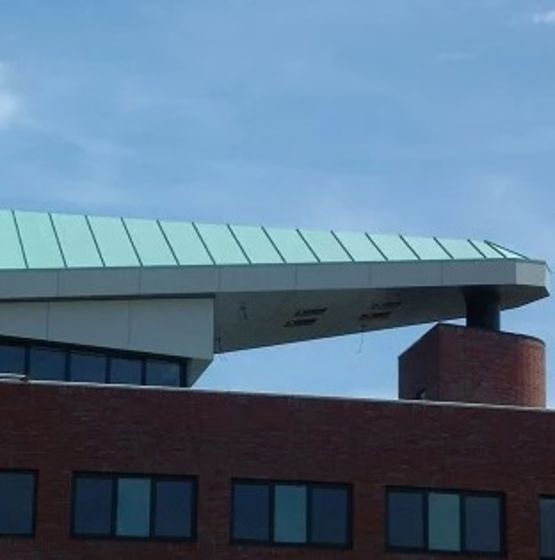

• vert cuivre;

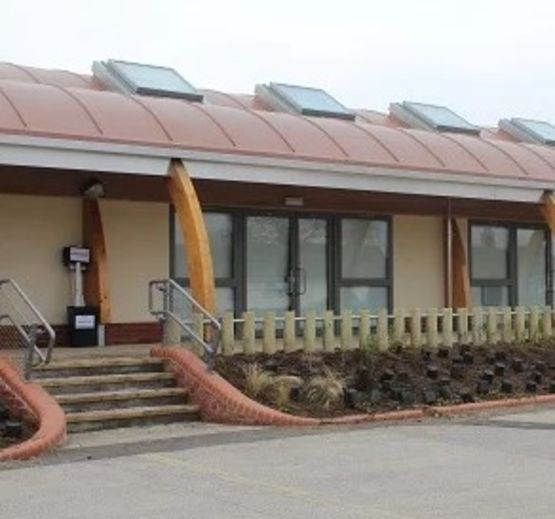

• terracotta;
• cuivre;
• argent.

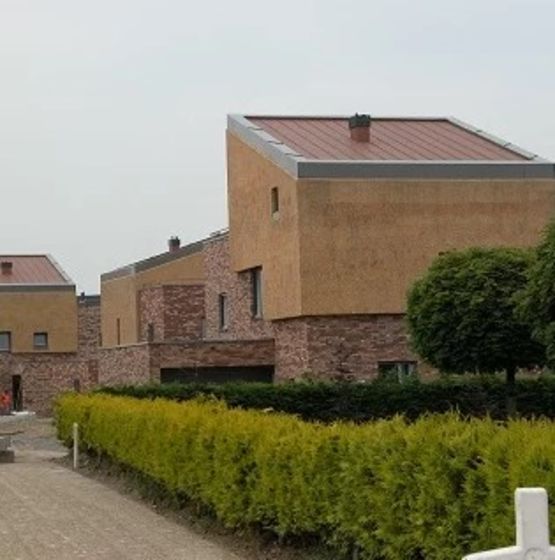

Les teintes cuivre et argent présentent une finition métallique grainée. Les autres coloris permettent d’interpréter différents matériaux de couverture traditionnels ou de créer une identité plus contemporaine.

La membrane et les profilés peuvent également être combinés dans des teintes différentes afin de souligner davantage le calepinage. La toiture peut ainsi prolonger la couleur de la façade, créer un contraste ou être traitée comme une véritable cinquième façade.

Les membranes colorées de la gamme sont annoncées BROOF(t3) en toiture inclinée, sous réserve de respecter les configurations et prescriptions correspondantes.

Une alternative légère aux couvertures métalliques

La membrane RENOLIT ALKORPLAN utilisée dans le système présente un poids annoncé d’environ 1,8 kg/m². Cette faible masse constitue un avantage pour les projets de rénovation et pour les ouvrages sur lesquels la capacité portante de la structure doit être préservée.

Contrairement à une couverture métallique traditionnelle, le système ne nécessite pas de joints debout sertis, de pattes coulissantes ou de plaquettes de répartition. Les détails et les jonctions sont réalisés par soudure à l’air chaud, avec une gamme d’accessoires coordonnés: tôles colaminées, angles préformés et évacuations d’eaux pluviales.

Pour les toitures de formes complexes, la documentation indique une économie pouvant atteindre 50% par rapport à une solution métallique traditionnelle, selon la configuration du projet.

Une toiture chaude favorable au confort intérieur

RENOLIT ALKORPLAN Design s’intègre dans un complexe de toiture chaude comprenant généralement l’élément porteur, le pare-vapeur, l’isolant et la membrane d’étanchéité.

La présence de l’isolant directement sous l’étanchéité contribue à limiter la transmission des bruits provoqués par la pluie, la grêle ou le vent. Les espaces situés sous la toiture peuvent ainsi rester pleinement exploitables, sans reproduire les nuisances sonores généralement associées aux couvertures métalliques.

La membrane présente également une perméabilité à la vapeur d’eau permettant de mieux maîtriser les transferts de vapeur dans le complexe, lorsqu’elle est associée à une conception hygrothermique adaptée. Sa souplesse lui permet d’absorber les variations dimensionnelles sans recourir aux joints de dilatation caractéristiques des tôles métalliques.

Une solution adaptée à la rénovation

La légèreté du complexe, la flexibilité de la membrane et l’absence de pièces métalliques longues facilitent son utilisation sur des bâtiments existants. RENOLIT ALKORPLAN Design permet notamment de conserver ou de recréer l’identité d’une toiture à joint debout lorsque la géométrie, le support ou les contraintes structurelles rendent une couverture métallique difficile à envisager.

La solution est mise en œuvre sur des projets de construction et de rénovation à l’échelle internationale depuis plus de 45 ans, selon la documentation RENOLIT.

Un entretien limité et une fin de vie organisée

L’entretien courant repose principalement sur une inspection visuelle périodique ainsi que sur le nettoyage annuel des chéneaux et des évacuations d’eaux pluviales.

En fin de vie, les membranes en PVC-P peuvent être collectées et réintroduites comme matière première dans la filière de recyclage. RENOLIT participe notamment aux programmes VinylPlus et ROOFCOLLECT.

Points forts pour la prescription


• Aspect architectural d’une couverture en zinc, cuivre ou aluminium.
• Étanchéité indépendante de la finition décorative.
• Membrane PVC-P armée polyester de 1,5 mm.
• Profilés soudés à l’air chaud après réalisation de l’étanchéité.
• Deux hauteurs de joint debout: 25 et 50 mm.
• Adaptation aux toitures plates, inclinées, courbes, ondulées ou verticales.
• Possibilité de prolonger la toiture en façade.
• Six coloris, dont deux finitions métalliques.
• Liberté de calepinage et de combinaison des couleurs.
• Poids réduit d’environ 1,8 kg/m².
• Intégration dans un complexe de toiture chaude.
• Réduction des nuisances sonores par rapport à une couverture métallique.
• Solution adaptée aux constructions neuves et aux rénovations.
• Entretien limité et membrane recyclable en fin de vie
