Poutre préfabriquée en béton précontraint à pente intégrée | Poutre Dolmen à inertie constante
Etudié par la rédaction
Caractéristiques principales

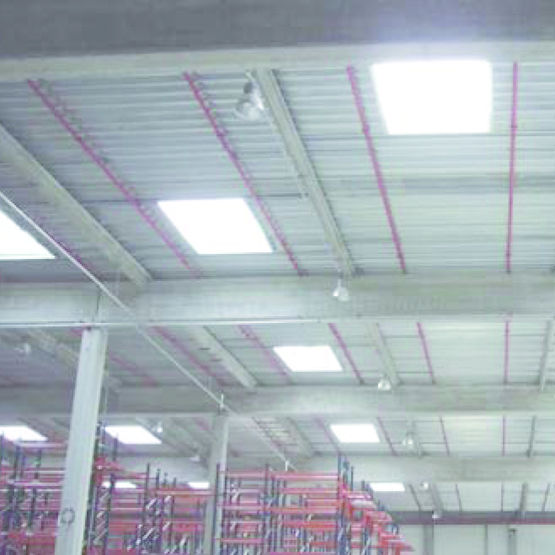

Le système constructif poteaux-poutres en béton du fabricant (Système Dolmen) intègre une poutre en béton précontraint à inertie constante. Réalisée pour des portées de 10 à 34 m, cette poutre à une pente de 3 % assure la transmission des efforts horizontaux sur les poteaux. Son inertie transversale permet la suppression de la structure de contreventement. Elle est stable au feu de 1 à 4 h. Produit sous avis technique.
Fiche technique Poutre Dolmen à inertie constante
| Classements | |
|---|---|
| Classement de tenue au feu SF (durée) : | jusqu'à 1 h ; à partir de 3 h ; entre 1 h et 1 h ; entre 3 h et 4 h |
| Couleur et finition | |
| Finition : | brute |
| Dimensions | |
| Longueur : | 12/ 17/ 21/ 24/ 27/ 30/ 34 m. |
| Hauteur : | 50/ 65/ 80/ 100/ 120/ 140/ 160 cm. |
| Largeur : | 40 ou 50 cm. |
| Evaluation technique | |
| Evaluation technique : | Avis Technique (ATec) - n° 3/06-496 délivré par le CSTB. |
| Mise en œuvre | |
| Mise en oeuvre : | préfabrication en usine et montage sur chantier ; assemblage sur poteaux par liaisons articulées. |
| Poids / Volume / Masse | |
| Poids : | 308 à 822 daN/m. |
Famille d'ouvrage
Bureau-Administration
Commerce
Culture-Sport-Loisirs
Enseignement
Hôtel-Restauration
Industrie-Stockage
Santé
