Plaques polystyrène graphité pour construction et ITE

Dimensions des éléments :

1200 x 450 x 70 mm      poids unitaire # 1,00 kg
1200 x 450 x 120 mm    poids unitaire # 1,70 kg
1200 x 450 x150 mm     poids unitaire # 2,10 kg
1200 x 450 x 200 mm    poids unitaire # 2,80 kg

Dimensions des angles :

Epaisseur de 70 mm : (91,2 +51,2) cm
Epaisseur de 120 mm : (96,2+56,2) cm
Epaisseur de 150 mm : (99,2+59,2) cm
Epaisseur de 200 mm : (104,2+64,2) cm

Descriptif des planelles isolantes EUROBLOCK :

- Épaisseurs des planelles : 70 ; 120 ; 150 ; 200 mm
- Longueur : 1200 mm
- Hauteur : 450 mm
- PSE NEOPOR  Euroclasse E (cf rapport de classement CSTB numéro RA20-0325)
- Masse volumique : 25 kg/m3 ± 5%
- Tolérances générales : 2 mm :
- La date de fabrication figure sur l'étiquetage usine.

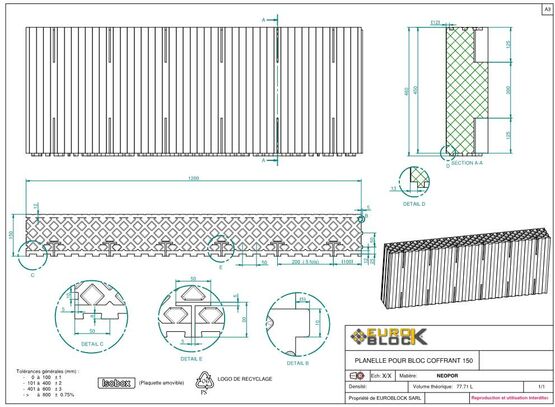

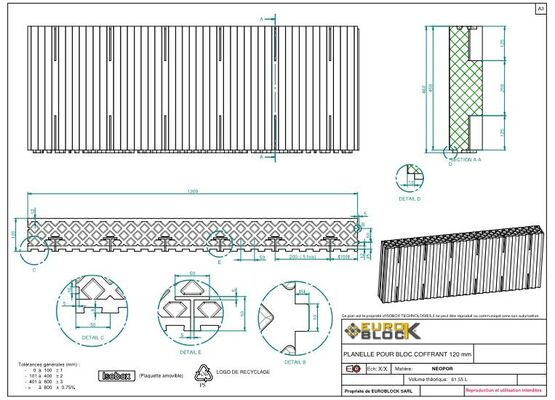

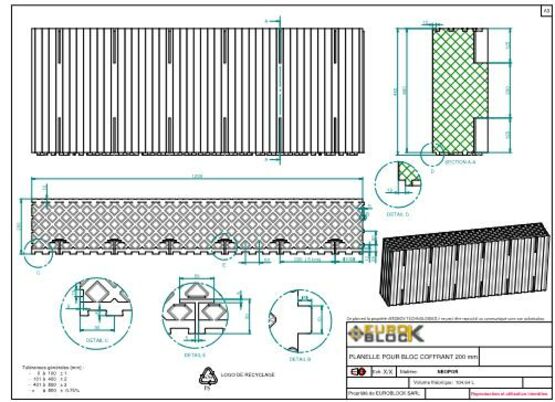

  Les champs haut et bas des planelles comportent des plots et des creux d'emboîtement (système tenon mortaise) au    pas de 5 cm permettant le blocage des éléments superposés (hauteur des plots 10 mm)

  Les faces latérales des planelles présentent un profil à rainure et languette d’une profondeur de 5 mm permettant un  blocage horizontal avec obturation du joint vertical favorisant une meilleure étanchéité et une réduction des
  ponts thermiques de jointure.

  La face intérieure des planelles est rainurée verticalement, avec un profil en queue d'aronde (10 mm) pour améliorer  l'accrochage des plots de colle liant le support et en favoriser la résistance à l'arrachage.
  La face extérieure des planelles est rainurée verticalement avec un profil en queue d'aronde (0,5 mm) pour favoriser  un meilleur accrochage des revêtements tramés de sous-enduits.

  Un repère de coupe vertical, au pas de 5 cm, permet d'assurer un parfait emboîtement vertical des éléments

  Les coupes d'ajustement, droites ou biaises sont réalisées au fil chaud sur le chantier.
  Pour une utilisation en ITE seule, les encoches pour entretoises sur les faces intérieures des planelles devront être remplies avec une mousse de construction isolante.
