Mur béton sandwich coulé en place à isolation intégrée en panneau PSE graphité | Procédé GBE
Produit vert
Fabriqué en France
Etudié par la rédaction
Télécharger la photothèque
Caractéristiques principales

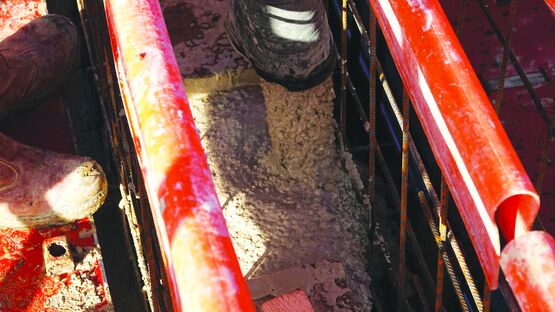

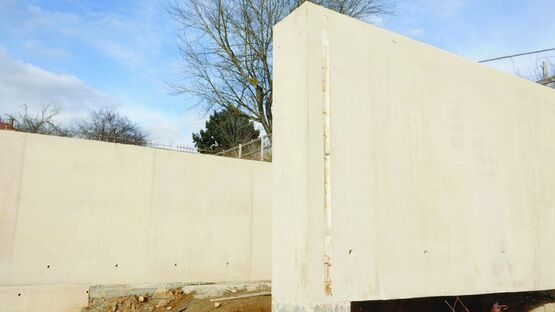

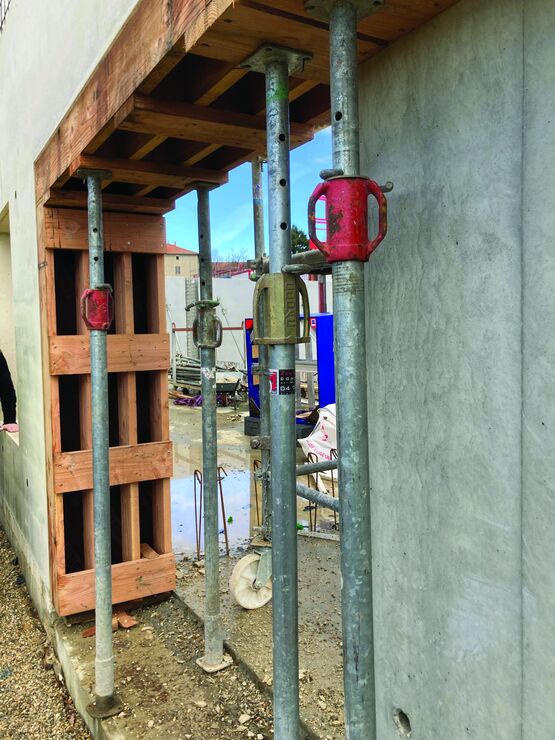

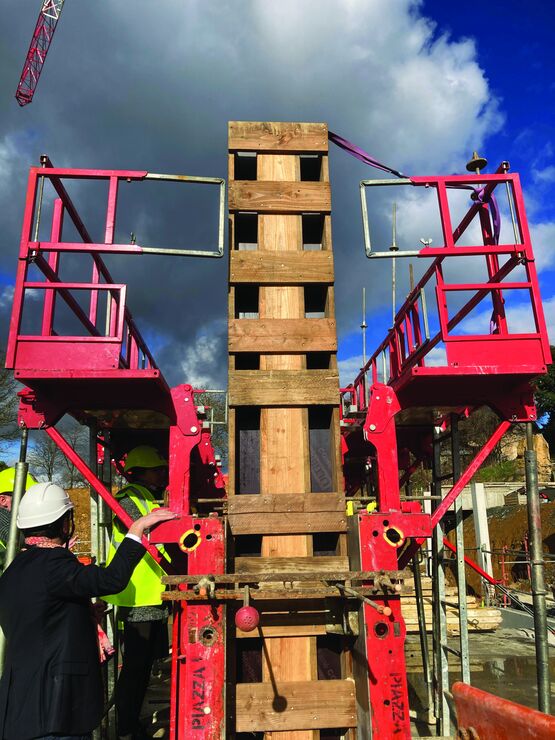

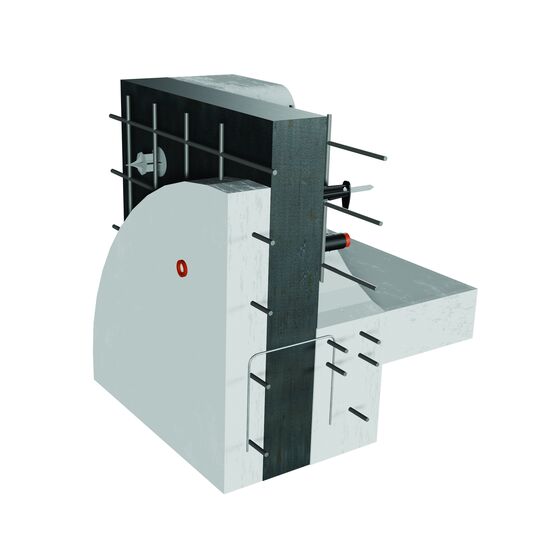

Reposant sur le savoir-faire des entreprises et des coffreurs-bancheurs, ce procédé développé par GBE permet de réaliser des murs en béton banché coulé en place intégrant une isolation en panneau PSE graphité prise entre deux voiles. Calés dans un coffrage traditionnel et une armature métallique par des dagues, entretoises et connecteurs spécifiques, les panneaux grands formats ne bougent pas pendant le remplissage béton. Ces fixations assurent l'épaisseur constante et la liaison des parements béton qui peuvent être décoffrés au jeune âge. Le système offre une performance thermique et mécanique élevée ainsi qu'une grande liberté de conception utilisant la plasticité du béton autoplaçant, avec des pmurs périphériques ou des refends de 50 cm d'épaisseur finale.
Fiche technique Procédé GBE
| Dimensions | |
|---|---|
| Longueur : | 2.5 m - (panneau PSE) |
| Épaisseur : | 50 cm max épaisseur finale du mur dont 10 cm minimum voile extérieur, 5 à 34 cm (panneau isolant PSE graphité Stisol Mur Ultra BA RC120) |
| Largeur : | 1.2 m |
| Divers | |
| Accessoires : | connecteurs et entretoises en matériau de synthèse sur mesure (GBE) |
| Evaluation technique | |
| Evaluation technique : | Avis Technique (ATec) - en cours de validité |
| Performances air / eau / vent | |
| Perméance : | coefficient de résistance à la diffusion de la vapeur d'eau µ 30 à 70 |
| Performances mécaniques | |
| Résistance à la compression : | 150 kPa - (isolant PSE) |
| Performances thermiques | |
| Résistance thermique (R) : | 7.2 m².K/W |
| Conductivité thermique (λ) : | 31 (isolant PSE) |
| Poids / Volume / Masse | |
| Capacité : | 12 à 13 ml/jour (3 ou 4 compagnons) |
