Module de plancher à nervures jusqu’à 16 m de longueur | Plandal Plancher TT
Etudié par la rédaction
Caractéristiques principales

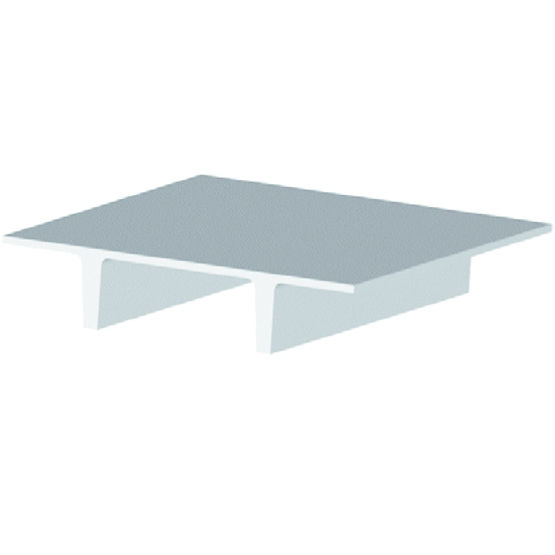

Ce module en béton est destiné à la réalisation de plancher d'étage de bâtiments commerciaux, industriels, etc. Il se compose d'un tablier de 5 cm reliant 2 nervures de 30 à 70 cm de hauteur (selon portée et charge). Proposé en 250 cm de largeur et jusqu'à 16 m de longueur. Pose sur poutres en T ou en L montées sur poteaux préfabriqués avec ou sans corbeaux. Solidarisation de l'ensemble par dalle de compression. Compatible avec système de panneaux verticaux et de couverture.
Fiche technique Plandal Plancher TT
| Dimensions | |
|---|---|
| Longueur : | jusqu'à 16 m |
| Hauteur : | 30 à 70 cm. |
| Largeur : | 250 cm |
| Entraxe : | 121 à 130 cm (nervures). |
| Divers | |
| Accessoires : | poutres en L ou en T et poteaux. |
| Compléments de gamme : | structures (Dolmen), couvertures (Ondal) et panneaux muraux (Bardal). |
| Evaluation technique | |
| Evaluation technique : | Document Technique d'Application (DTA) du Cstb - n° 3/09-623 délivré par le CSTB. |
| Mise en œuvre | |
| Mise en oeuvre : | pose sur poutres reposant sur poteaux avant coulage d'une dalle de compression. |
Famille d'ouvrage
Commerce
Culture-Sport-Loisirs
Industrie-Stockage
