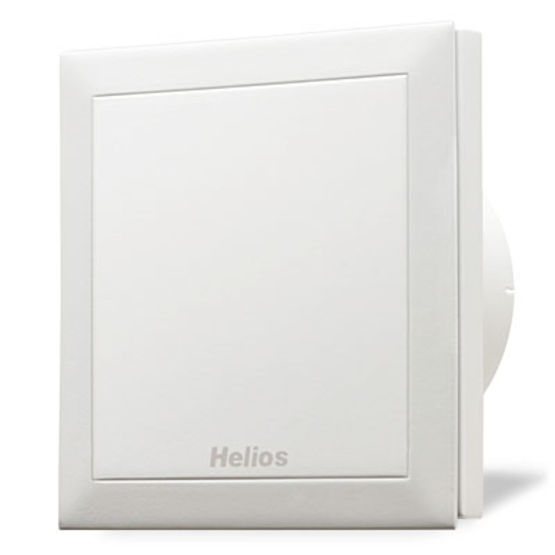

Mini ventilateur à façade lisse et turbine haute pression | Minivent M1 100/120/150

Recevoir de la Documentation Demander un devis contacter le fabricant

Date de commercialisation : 01/01/2009

Caractéristiques principales

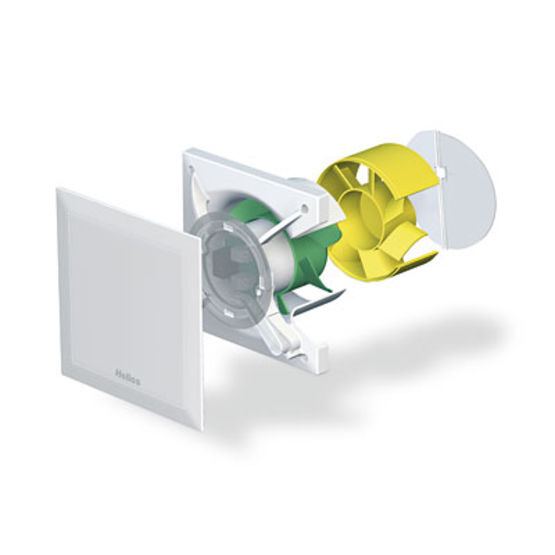

Gamme de mini ventilateurs à une façade entièrement fermée permettant de masquer élégamment la zone d'encrassement. Tous les modèles sont équipés de moteurs 2 vitesses de série et d'un clapet anti-retour automatique et étanche. Son fonctionnement est extrêmement silencieux. Disponible en 4 modèles : standard à deux vitesses, minuterie programmable et arrêt temporisé, hygrostat électronique, capteur de mouvement (M1 100 et 120) ou vitesse variable (M1 150). Boîtier orientable doté d'un moteur 2 vitesses à roulement à billes longue durée (40 0000 h). Turbine haute pression et redresseur de flux augmentant la puissance, commandé par commutateur. Large espace pour passage des câbles et bornier à clips pour raccordement électrique. Aspiration latérale de l'air silencieuse et fermeture par clapet antiretour mécanique amovible. Montage mural ou en plafond. Disponible en diamètre de raccordement 100, 120 et 150 mm. Utilisation universelle pour l'aération des salles de bain, WC et autres petites pièces.

Fiche technique Minivent M1 100/120/150

Conditions d'utilisations
Pression :	34 Pa à 60 m3/h ; 31 Pa à 120 m3/h ou 31 Pa à 180 m3/h.
Conditions électriques et d'éclairage
Alimentation électrique :	230 V / 50-60 Hz
Vitesse :	2250/2650 tr/min ; 2050/2350 tr/min ou 1600/1900 tr/min, PV/GV.
Consommation
Puissance :	5/9 W ; 10/13 W ou 6/10 W, PV/GV.
Débit :	5/90 m3/h ; 150/170 m3/h ou 220/260 m3/h, PV/GV à l'air libre.
Dimensions
Longueur :	(L x l x ép) : 14,7 x 14,7 x 3,5 cm ; 17,6 x 17,6 x 3,9 cm ou 21 x 21 x 4,8 cm (façade).
Diamètre :	9,2 cm ; 11,1 cm ou 13,7 cm (hélice).
Divers
Accessoires :	kit de montage mural, commutateur marche/arrêt et PV/GV, cache d'adaptation pour la rénovation.
Mise en œuvre
Espace d'application :	intérieur
Mise en oeuvre :	pose emboîtée sur manchon téléscopique pour traversée du mur ; rejets extérieurs par volet automatique 3 lamelles ou grille fixe.
Performances acoustiques
Puissance acoustique (Lw) :	25/30 dB Lw ; 32/36 db Lw ou 35/39 db Lw, PV/GV.
Performances électriques et autres
Classe de protection électrique :	Classe 2
Indice de protection IP :	IP 45

Autres caractéristiques techniques du produit
Type d'usage du ventilateur :	extraction
Caractéristiques techniques :	Dimensions (Ø x l) : 9,8 x 9,6 cm (M1 100) ; 11,8 x 11,6 cm (M1 120) ; 14,5 x1 4,2 cm (M1 150) (boîtier).
