Ventilateurs de 200 à 1000 mm de diamètre | Ventilateurs hélicoïdes

Recevoir de la Documentation Demander un devis contacter le fabricant

Caractéristiques principales

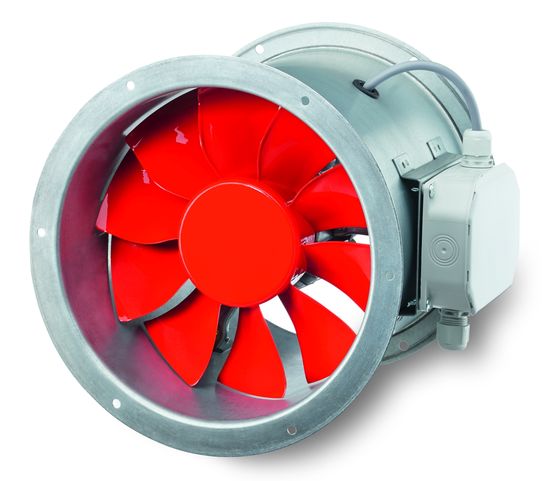

Gamme de ventilateurs d'extraction ou de soufflage disponibles en quatre modèles : à platine murale carrée (HQ) ou à platine murale ronde (HW), pour encastrement mural ou raccordement sur gaine (HS) ou pour montage sur gaine (AVD/ HRF). Moteur côté aspiration ou côté refoulement. Débit d'air de 910 à 80 000 m3/h.

Fiche technique Ventilateurs hélicoïdes

Conditions électriques et d'éclairage
Vitesse :	480 à 2 800 tr/min.
Consommation
Débit :	1 allure ; 2 allure ; variable
Dimensions
Diamètre :	jusqu'à 500 mm ; à partir de 1200 mm ; entre 500 mm et 1200 mm
Divers
Garantie :	1 ans
Accessoires :	cône d'aspiration, manchette souple, contre-bride, manchette simple, grille pour gaine, supports de montage et plots antivibratoires, régulateur de vitesse.
Mise en œuvre
Espace d'application :	intérieur
Performances électriques et autres
Indice de protection IP :	IP54 (moteur) et IP55 (raccordement électrique).

Autres caractéristiques techniques du produit
Type de ventilateur :	ventilateur d'extraction ; ventilateur d'extraction et de soufflage (réversible)
Caractéristiques techniques :	Moteurs fournis dans différentes versions : B0, B5, B14 ou V0, V5 et V14.Couleurs et finition : peinture époxy (HQ et HW Ø 500 inclus).Prix catalogue : non communiqué par le fabricant.Existe en 20 tailles de 200 à 1 000 mm de diamètre.Modèles spéciaux jusqu¿à 7 100 mm de diamètre.Virole et composants en acier galvanisé.Hélices profilées en matériau synthétique (acier, aluminium sur demande).Grille de protection en acier galvanisé (HQ/ HW) ou matériau de synthèse (HS).Alimentation électrique 230 V/50 Hz monophasé ou 400 V-50 Hz triphasé.

Autres caractéristiques techniques du produit

Type de ventilateur :

ventilateur d'extraction ; ventilateur d'extraction et de soufflage (réversible)

Caractéristiques techniques :

Moteurs fournis dans différentes versions : B0, B5, B14 ou V0, V5 et V14.Couleurs et finition : peinture époxy (HQ et HW Ø 500 inclus).Prix catalogue : non communiqué par le fabricant.Existe en 20 tailles de 200 à 1 000 mm de diamètre.Modèles spéciaux jusqu¿à 7 100 mm de diamètre.Virole et composants en acier galvanisé.Hélices profilées en matériau synthétique (acier, aluminium sur demande).Grille de protection en acier galvanisé (HQ/ HW) ou matériau de synthèse (HS).Alimentation électrique 230 V/50 Hz monophasé ou 400 V-50 Hz triphasé.

Doc_HQ-HW-HS-HRF_200_04 17.pdf
