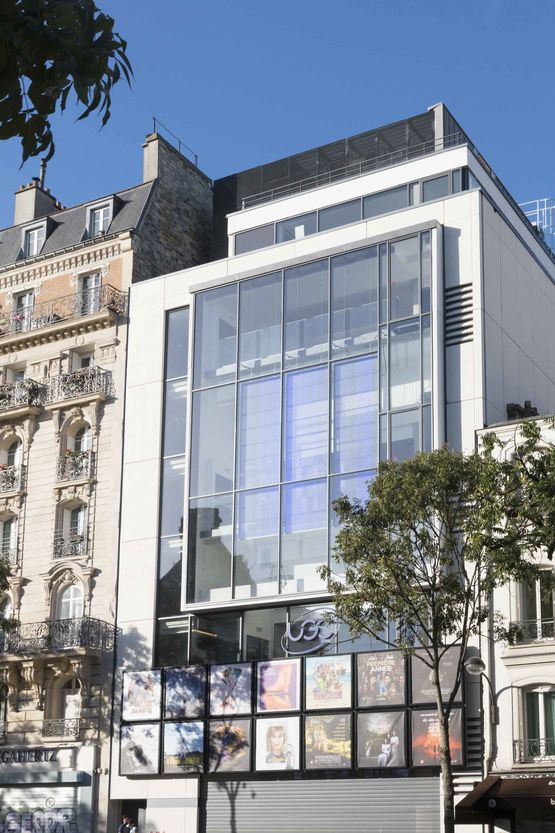

Façade mur-rideau à ossature acier fine | Isofine 45

Recevoir de la Documentation Demander un devis contacter le fabricant où acheter ce produit ?

Date de commercialisation : 01/01/2000

Caractéristiques principales

Système traditionnel de façade vitrée en profilés d'acier galvanisé anti-corrosion présentant une face vue de 45 mm d'épaisseur. Compatible avec des vitrages de 8 à 46 mm d'épaisseur et d'un poids maximal de 600 kg. permet de réaliser de façades de grande hauteur. Assemblage mécanique des traverses sur montants, sans soudage ni vissage. Étanchéité assurée par joint en Epdm intérieur et extérieur. Profils disponibles en sept profondeurs de 45 à 150 mm, serreurs et capots en aluminium ou acier inoxydable. Résistance au feu de 30 à 60 minutes (CF ou PF). Utilisation possible en façade ou en verrière.

Fiche technique Isofine 45

Classements

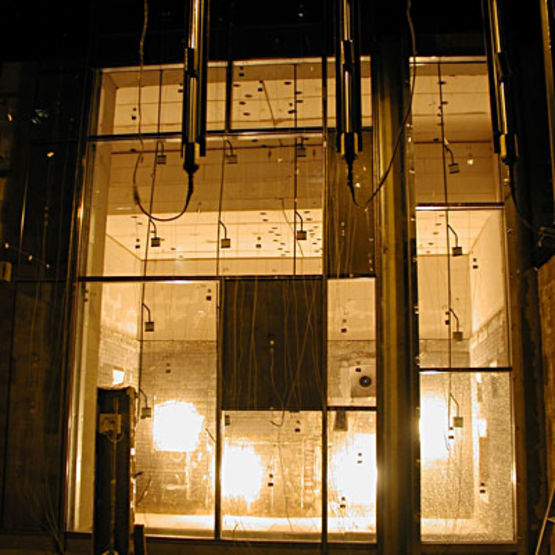

Classement tenue au feu CF (durée) :	1 h ; CF1/2 et 1 h PV n° 09 A 183 délivré par Efectis.
Classement tenue au feu PF (durée) :	30 min ; PF 1/2 et 1 h PV n° 09 A 183 délivré par Efectis.
Classement AEV :	E / EW / EI
Couleur et finition
Finition :	thermolaquée
Dimensions
Profondeur :	(l x p) : 45 x 45/ 67,5/ 90/ 112,5/ 135/ 147/ 150 mm.
Hauteur :	jusqu'à 5 cm ; jusqu'à 5 cm - du profilé
Épaisseur :	25 mm (feuillure).
Divers
Accessoires :	clabot pour traverse, joint de montant et traverse, joints embouts, serreurs, capots, recouvrement inoxydable de l'assemblage, support de verre, quincaillerie.
Mise en œuvre
Mise en oeuvre :	assemblage mécaniquedes montants et traverses par clabot ou assemblage soudé; mise en place du joint d'étanchéité intérieur clipsé sur les profils acier des supports de vitrage et du vitrage; fixation par vissage des serreurs aluminium avec joint d'étanchéité extérieur et finition par capot aluminium ou acier inoxydable.
Performances thermiques
Coefficient de transmission thermique (Uf) :	1.4 W/m².K
Coefficient de transmission thermique (Uw) :	1.4 W/m².K
