Caisson de désenfumage F400/120 à accouplement direct | DFA
Télécharger la photothèque
Caractéristiques principales
- Montage horizontal
- Installation dans les immeubles de grande hauteur, IGH, IGH habitation, les ERP, les cuisines professionnelles, etc
- Disponible en 7 tailles
- Débit allant de 1000 à 20 000 m3/h
- Température maximale de l’air en continu de +80°C

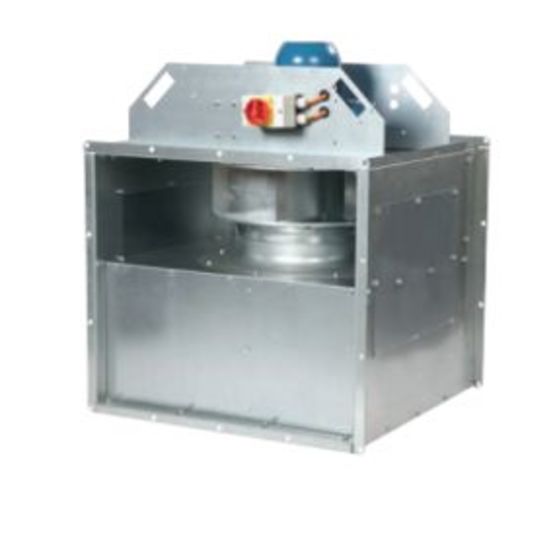

Le caisson de désenfumage F400/120 est conçu pour l’extraction d’air dans les installations de désenfumage mécanique.
Adapté à un montage horizontal en intérieur ou en extérieur, le caisson DFA convient à une installation dans les immeubles de grande hauteur, IGH, IGH habitation, les ERP, les cuisines professionnelles, ect.

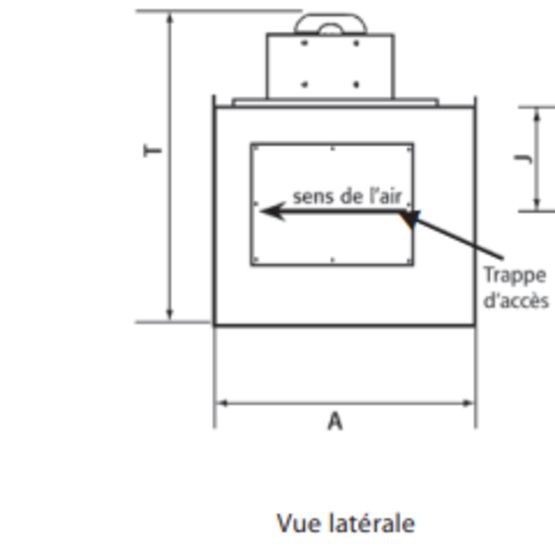

Il est composé d’une enveloppe avec panneaux en tôle d’acier galvanisé et trappes de visites latérales, d’un moto ventilateur avec support moteur démontable, et d’un coffret électrique.
Le caisson de désenfumage de Ouest Isol & Ventil est équipé d’une coupure de proximité, de variateurs de vitesse, de capot moteur, de plot anti vibratile, etc.
Une visière pare-pluie grillagée en tôle d’acier est aussi prévue avec un montage à l’aspiration ou au refoulement des caissons.
Avec une température maximale de l’air en continu de +80°C, cet équipement de sécurité est disponible en 7 tailles avec un débit allant de 1000 à 20 000 m3/h.
Adapté à un montage horizontal en intérieur ou en extérieur, le caisson DFA convient à une installation dans les immeubles de grande hauteur, IGH, IGH habitation, les ERP, les cuisines professionnelles, ect.
Il est composé d’une enveloppe avec panneaux en tôle d’acier galvanisé et trappes de visites latérales, d’un moto ventilateur avec support moteur démontable, et d’un coffret électrique.
Le caisson de désenfumage de Ouest Isol & Ventil est équipé d’une coupure de proximité, de variateurs de vitesse, de capot moteur, de plot anti vibratile, etc.
Une visière pare-pluie grillagée en tôle d’acier est aussi prévue avec un montage à l’aspiration ou au refoulement des caissons.
Avec une température maximale de l’air en continu de +80°C, cet équipement de sécurité est disponible en 7 tailles avec un débit allant de 1000 à 20 000 m3/h.
Fiche technique DFA
| Autres classements, Certificats, Labels, Marques | |
|---|---|
| Autres : | - Moteurs conformes à la directive ErP 2015 - Classification suivant NF EN 12101-3 - Certificat N° 1812-CPR-1925 |
| Conditions d'utilisations | |
| Température d'utilisation : | jusqu'à +80 °C |
| Conditions électriques et d'éclairage | |
| Alimentation électrique : | 230 V ; 400 V |
| Consommation | |
| Débit : | entre 1000 m³/h et 20000 m³/h |
| Divers | |
| Accessoires : | • Coupure de proximité IPC • Pressostat d’air HUB • Variateurs de vitesse VFTT ou autres modèles • Coffret de relayage CYBER PRO 3 • Manchette de raccordement rectangulaire MSR • Pièce de transformation TRC • Manchette de raccordement circulaire MANS-PU • Visière pare-pluie grillagée VPP • Capot moteur CM • Plot antivibratile DSD |
| Marques | |
| Marques : | marquage CE |
| Matériaux | |
| Matériaux : | acier - tôle |
| Mise en œuvre | |
| Espace d'application : | extérieur ; intérieur ; horizontal |
| Performances électriques et autres | |
| Indice de protection IP : | IP 55 |
| Poids / Volume / Masse | |
| Poids : | entre 14 kg et 130 kg - Hors caisson |
FT_Caisson de désenfumage F400-120 à accouplement direct_DFA_Ouest Isol & Ventil.PDF
FT 2_Caisson de désenfumage F400-120 à accouplement direct_DFA_Ouest Isol & Ventil.PDF
FT 3_Caisson de désenfumage F400-120 à accouplement direct_DFA_Ouest Isol & Ventil.PDF
