Blocs-portes battants en acier CF et PF une demi-heure | B30L
Etudié par la rédaction
Caractéristiques principales

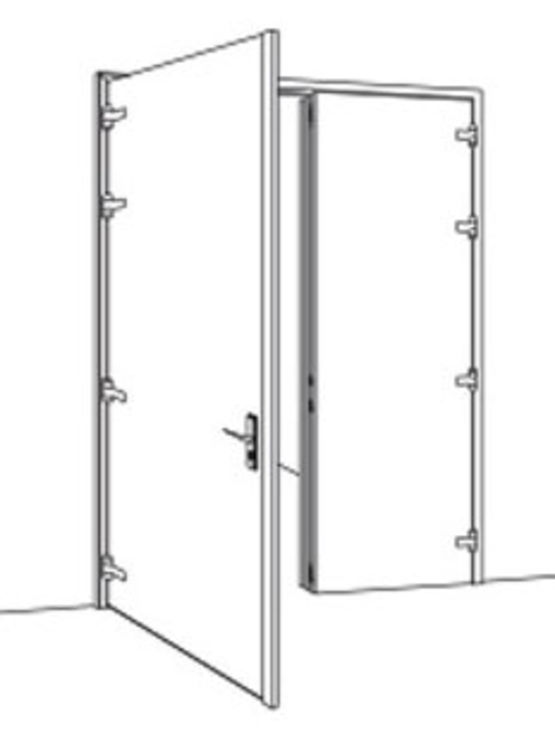

Blocs-portes battants à un ou deux vantaux, coupe-feu et pare-flammes une demi-heure. Dormant en profil d'acier zingué équipé de huit pattes à sceller et de talon d'ancrage. Vantaux composés d'une âme en laine minérale et deux parements en tôle acier zingué assemblés par rivetage et vissage. Ferrage trois ou quatre paumelles par vantail, vissées sur ouvrant et soudées sur dormant. Pose dans voile béton ou cloisons plaque de plâtre. Réalisable en version acoustique ou en format trappe.
Fiche technique B30L
| Classements | |
|---|---|
| Classement tenue au feu CF (durée) : | 0,5 h |
| Classement tenue au feu PF (durée) : | 30 min |
| Dimensions | |
| Hauteur du passage : | jusqu'à 205 cm ; à partir de 205 cm |
| Largeur du passage : | jusqu'à 90 cm ; à partir de 180 cm ; entre 91 cm et 120 cm ; entre 121 cm et 140 cm ; entre 141 cm et 180 cm |
| Divers | |
| Options : | bâti tubulaire ou cornière, adaptation pour cloison plaque de plâtre, huisseries enrobantes pour cloison maçonnée jusqu¿à 250 mm, huisserie banche ; imposte, oculus rectangulaire ou circulaire, à performance acoustique (31 dB ou 37 dB). |
| Matériaux | |
| Matériaux du vantail : | acier |
| Performances acoustiques | |
| Indice d'affaiblissement acoustique aux bruits aériens (Rw) : | 30 dB - moyenne ; 34 dB (1 vantail), et 36 et 37 dB (2 vantaux). |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type de porte : | battante |
| Caractéristiques techniques : | avec oculus |
| Caractéristiques techniques : | Trait de niveau pré-tracé, barre d¿écartement en partie basse et carter de protection des verrous, aiguille et serrure Dimensions passage libre (L x h) : 41,1 à 105 x 58,7 à 230 cm (un vantail) ou 120 à 200 x 140 à 235 cm (deux vantaux) en 42,5 mm d¿épaisseur.Classement tenue au feu : CF/PF 1/2h (PV n° 94G053 délivré par Cticm pour 1 vantail, n°94V053 délivré par Cticm pour 2 vantaux).Mise en ¿uvre : 6 pattes soudées pour bancher ou à sceller dans maçonnerie.Marque NF. |
