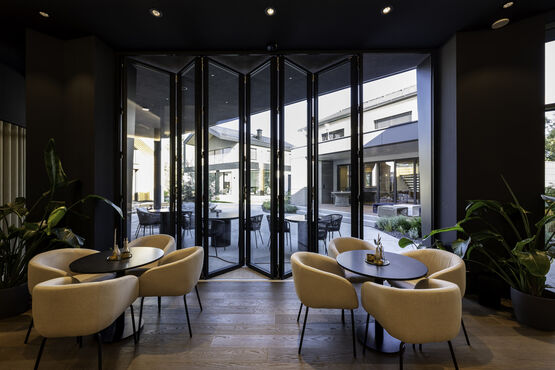

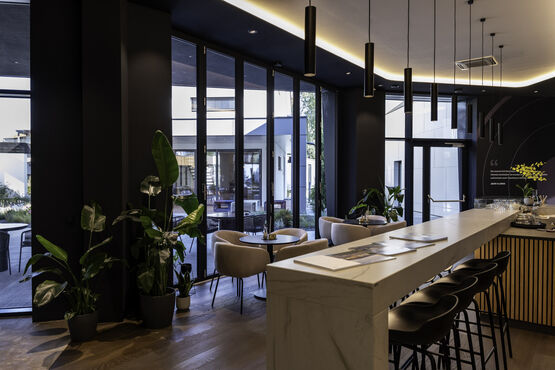

Baie accordéon jusqu'à 4,5 m de haut résistant au vent | Mégaline

Produit sélectionné par la rédaction pour une publication dans la revue Négoce - Dossier N°5132 du 13/09/2024

Baie accordéon jusqu'à 4,5 m de haut résistant au vent | Mégaline  Baie accordéon jusqu'à 4,5 m de haut résistant au vent | Mégaline - SOLARLUX FRANCE  Baie accordéon jusqu'à 4,5 m de haut résistant au vent | Mégaline - Baie coulissante ou à galandage en aluminium
 Baie accordéon jusqu'à 4,5 m de haut résistant au vent | Mégaline - Baie coulissante ou à galandage en aluminium

Télécharger la photothèque

Recevoir de la Documentation Demander un devis contacter le fabricant où acheter ce produit ?
Baie coulissante ou à galandage en aluminium

Date de commercialisation : 01/12/2022

Caractéristiques principales

Dotée d'un haut degré de stabilité des vantaux jusqu'à 150 kg même en cas de forte charge au vent, cette baie accordéon à profilés modulaires en aluminium peut atteindre une hauteur de 4,5 m tout en se manoeuvrant facilement à la main sur rail de roulement en acier inox, grâce à des ferrures intégrées dans les profilés et une poignée attrape vantail confortable. Son système d'étanchéité breveté sur deux niveaux offre une protection élevée contre les infiltrations d'eau et d'air et une haute performance thermique apportée par une baguette isolante multifonction, âme monobloc assurant stabilité et reprise du verrouillage et des ferrures (Bionic Turtle). En option, centrage du vantail dissimulé, seuil PMR et vantail verrouillable.
« Push to the limits » – L’INNOVATION DU MARCHÉ

La baie accordéon à forte isolation thermique Megaline s’intègrent de manière idéale aux architectures où des vantaux particulièrement hauts ou larges sont demandés. Vous pouvez profiter de très grandes surfaces avec une hauteur de vantail maximale de 4,50 m (ou une largeur de vantail pouvant atteindre jusqu’à 1,50 m), sans pour autant renoncer à la facilité de manœuvre et au confort. Le rail de roulement en acier inoxydable à la forme optimisée permet de proposer un chariot sans guidage et de choisir plusieurs rails de seuil également sans obstacle en conformité avec la norme DIN 18040. En fonction de la hauteur de l’installation, plusieurs paumelles de système sont disposées les unes sur les autres. Cela permet de garantir un haut degré de stabilité des vantaux de jusqu’à 150 kg, même en cas de forte charge au vent. Des profilés statiques peuvent aussi être installés dans la zone d’aboutement du vantail dans le cadre d’exigences statiques extrêmes.


«

SYSTÈME DE PROFILÉS

  • Système de profilés en aluminium modulaire et à forte isolation thermique avec une profondeur de construction de 84 mm
  • En bas, absorption seulement faible de la charge en cas de chute nécessaire
  • Profilage anguleux
  • Largeur apparente de 132,5 mm dans l’aboutement du vantail, en fonction des exigences statiques, par ex., des charges de vent extrêmes, il est possible d’ajouter des profilés statiques dans la zone d’aboutement du vantail. Il en découle une largeur apparente de 129 mm dans l’aboutement du vantail
  • Âme isolante monobloc multifonctionnelle « bionicTURTLE® » en polyamide renforcé de fibres de verre
  • Légère adhérence par effet de cisaillement intégrée dans la baguette d’isolation afin de compenser les charges thermiques
  • Les vantaux sont assemblés de manière robuste en onglet à l’aide de raccords d’angle internes, collés et mis sous presse
  • Drainage contrôlé
  • Les rails de roulement et de guidage sont intégrés dans le système
  • Niveau de roulement et de verrouillage séparé
  • Rail de seuil (sans obstacle et utilisables dans les espaces à vivre) disponible
  • Câblage dissimulé pouvant être intégré

SYSTÈME D’ÉTANCHÉITÉ

  • L’étanchéité se fait sur deux niveaux tout autour, avec des écartements et une pression d’étanchéité constants entre les vantaux
  • Les niveaux d’étanchéité ne sont pas interrompus par les ferrures
  • Joints en mousse enrobés avec les meilleures caractéristiques de glissement
  • Joint visant à interrompre la convection thermique pour obtenir de meilleures valeurs d’isolation thermique disponible en option
  • Jusqu’à trois niveaux d’étanchéité possibles

VARIANTES DE CONFIGURATION

  • Vantaux pliables au choix vers l’intérieur ou vers l’extérieur, réalisables vers la gauche ou vers la droite
  • Variantes de rails de seuil sans butée conformes à la norme DIN 18040 « Construction de bâtiments accessibles »
  • Rail de seuil sans décalage en hauteur comme rail de seuil minimal possible

FERRURES

  • Aucun rail de roulement et de guidage en saillie
  • Ferrures dans les profilés avec commande à une main
  • En cas de charge de vent plus élevée, possibilité d’intégrer en plus le centrage de vantail dissimulé « TwinX »
  • Charnières du système également pour les vantaux lourds
  • Réglage de l’installation intégré dans le pli du dormant, à l’extérieur des couches d’isolation
  • Le rail de roulement en acier inoxydable à la forme optimisée avec galet de roulement ajusté permet d’obtenir un chariot sans guidage
  • Système de roulement à billes en acier inoxydable : galet et surface de roulement en acier inoxydable silencieux et extrêmement résistants
  • Chariot maniable et à faible usure avec roulements à billes à rainure double et sécurité anti-dégondage intégrée
  • Système de verrouillage coulissant ou vantail verrouillable en option pour contrôler la ventilation
  • Poignées design Solarlux de haute qualité en acier inoxydable
  • Commande à une main verrouillable avec entraînements spéciaux avec ancrage de 24 mm
  • Vantail de passage avec verrouillage multipoints à béquille et cylindre profilé réalisables
  • Goupille de charnière sécurisée
  • Surveillance de verrouillage avec contacts reed et câblage dissimulé
  • Fixation des profilés du dormant et du rail de seuil au-dessus des plaques de montage résistantes aux charges avec rainures de centrage et joints en option
  • Revêtement supplémentaire des vis de fixation dans le pli du cadre

ENVIRONNEMENT

  • Fabrication économe en ressources
  • Élimination certifiée selon la norme DIN EN ISO 14001:2009

ENTREPRISE

  • Contrôles de la production en usine
  • Testé conformément à la norme DIN EN 1090 classe de réalisation EXC 1 et EXC 2
  • Certifié selon la norme DIN ISO 9001
»

Fiche technique Mégaline

Dimensions
Profondeur : 84 mm - (profilés modulaires)
Performances thermiques
Coefficient de transmission thermique (Uw) : 0.9 W/m².K
Poids / Volume / Masse
Poids : jusqu'à 150 kg/vantail

Famille d'ouvrage

Bureau-Administration

Commerce

Culture-Sport-Loisirs

Enseignement

Hôtel-Restauration

Logement collectif

Maison individuelle

Santé
