Vannes à opercule caoutchouc pour des applications d'adduction et traitement de l'eau | Sferaco

• Vannes à opercule caoutchouc pour sectionnement de réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation, eau potable
• Raccordement : PN10/16
• Passage total et intégral
• Tige non montante inox avec filetage forgé
• Fermeture sens horaire ou antihoraire
• Patins de glissement (facilitant le coulissement de l’opercule)
• Opercule fonte entièrement revêtu EPDM ou NBR
• Absence de zones de rétention

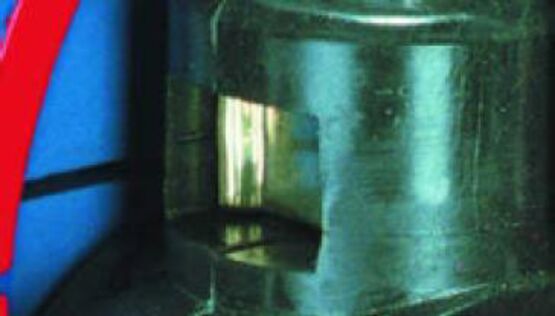

• Talon de positionnement
• Joint de chapeau pleins trous en EPDM
• Protection de vis de chapeau

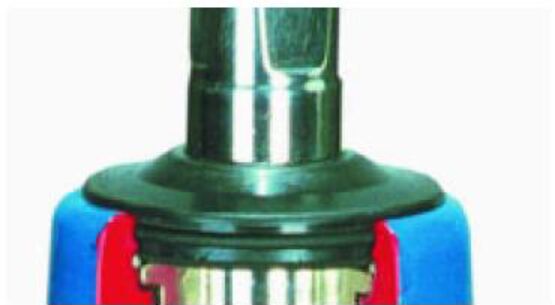

• Etanchéité par triple joints toriques EPDM
• Boite à joint démontage sous pression
• Revêtement anticorrosion époxy couleur RAL 5005 épaisseur 250 μm certifié GSK

Les vannes à opercule caoutchouc de Sferaco sont des vannes à passage intégral et total utilisées pour le sectionnement de réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation, eau potable.

Dans cette gamme, les séries 187, 188 et 189 sont des vannes NF ACS, elles sont certifiées par le CSTB et fabriquées selon les règles de certification de la marque NF197.

Ces appareils de robinetterie sont munis d’un opercule en fonte entièrement revêtu EPDM ou NBR, de patins de glissement facilitant le coulissement de l’opercule et d’une tige non montante inox avec ou sans un filetage forgé.

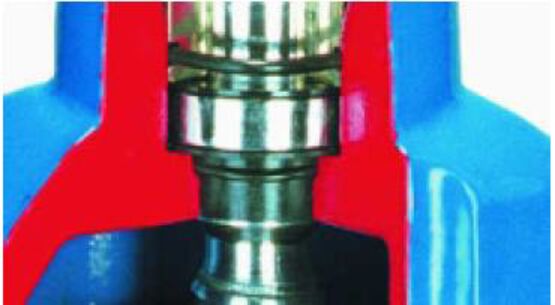

Pour une manœuvre aisée, ces vannes à opercule sont dotées d’un roulement à bille à l’axe. Elles renferment également un backseat permettant un démontage de la boite à joints en ligne.

En outre, l’étanchéité est assurée par un triple joints toriques NBR à l’axe et un joint de chapeau pleins trous NBR.

La fermeture de ces dispositifs de sectionnement de réseaux s'effectue soit dans le sens horaire ou antihoraire.

Les vannes à opercule caoutchouc sont protégées par un revêtement anticorrosion époxy de couleur RAL 5005 et d’épaisseur 250 μm (certifié GSK pour les modèles NF ACS) et par une pare poussière sur la tige.

Tous les modèles de la gamme disposent d’un raccordement à brides PN10/16, les diamètres DN varient de DN40 à DN1000, la température opérationnelle est entre -10 et +70 °C tandis que la pression maximale admissible est égale à 16 bars.

Les différents modèles de la gamme vannes à opercule caoutchouc sont :

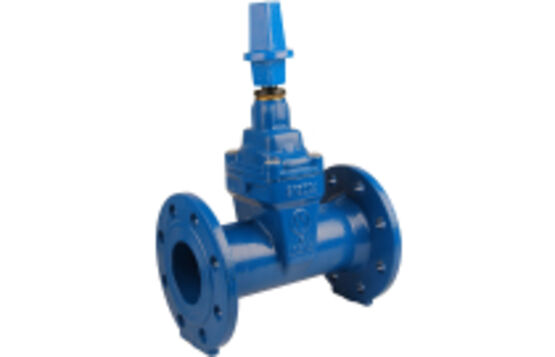

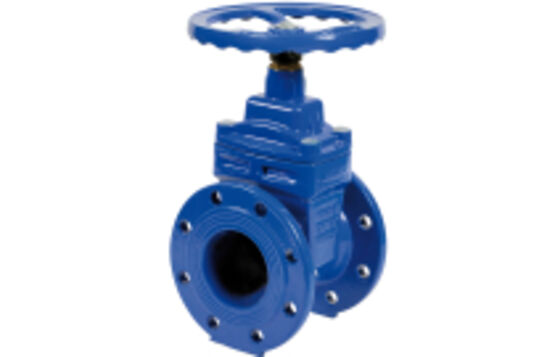

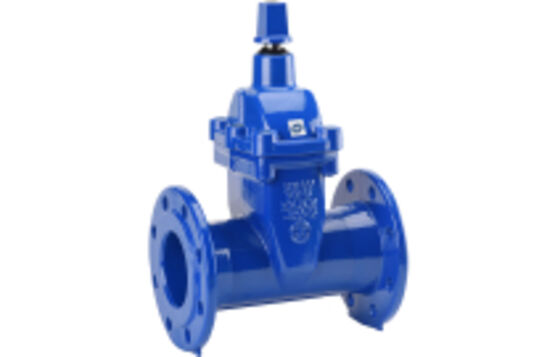

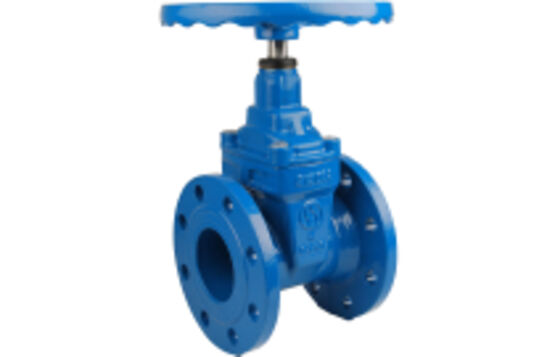

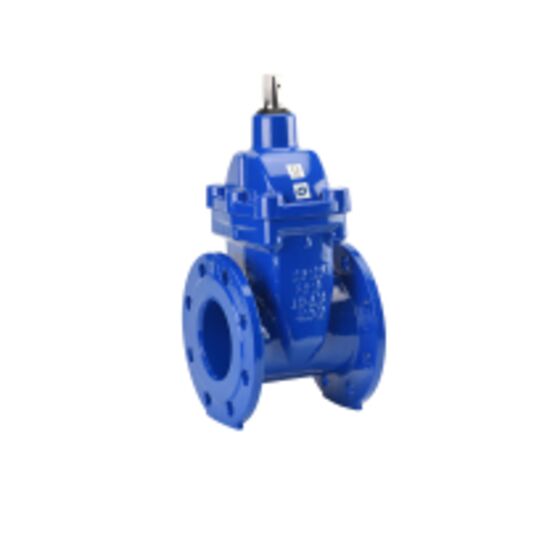

• Série 187 : Vanne à opercule caoutchouc PN10-16 FAH DIN court 3202-F4 NF AC
• Série 188 : Vanne à opercule caoutchouc PN10-16 FSH DIN long 3202-F5 NF ACS
• Série 189 : Vanne à opercule caoutchouc PN10-16 FAH DIN long 3202-F5 NF ACS
• Série 180 : Vanne à opercule caoutchouc PN10-16 FSH EPDM DIN court 3202-F4
• Série 181 : Vanne à opercule caoutchouc PN10-16 FSH EPDM ACS DIN court 3202-F4
• Série 182 : Vanne à opercule NBR caoutchouc PN10-16 FSH DIN court 3202-F4
• Série 184 : Vanne à opercule caoutchouc PN10-16 FSH DIN long 3202-F5
• Série 185 : Vanne à opercule caoutchouc PN10-16 FSH DIN long 3202-F5 ACS
