Unité de traitement d'air aéraulique modulable jusqu'à 165 kW | UTA
Etudié par la rédaction
Date de commercialisation : 01/12/2009
Caractéristiques principales

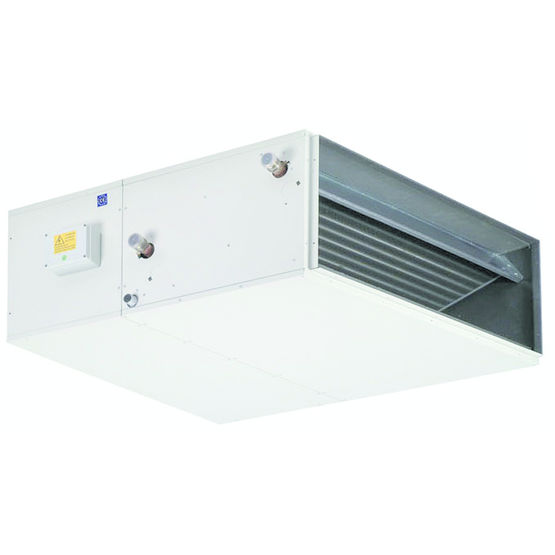

Unité de traitement d'air compacte et flexible pour le chauffage, le rafraîchissement, la filtration et l'amenée d'air neuf dans les bâtiments tertiaires ou recevant du public. Caisson de ventilation à carrosserie en acier galvanisé (version G) ou laqué (version P) avec isolation thermo-acoustique pour installation en ambiance ou en faux-plafond, en neuf modèles de puissance de 7 à 165 kW. Contient une batterie de deux, trois ou six rangs pour eau chaude ou glacée offrant des débits d'air de 700 à 12 000 m3/h, un bac de condensats intérieur et un boîtier électrique extérieur. Equipée d'un moteur centrifuge trois vitesses à transmission directe monté sur support antivibratile. Jusqu'à 36 configurations de soufflage/reprise et nombreux accessoires disponibles : filtration, pièges à son, fixations, régulation à distance, logiciel de calcul et de dimensionnement, etc.
Fiche technique UTA
| Classements | |
|---|---|
| Classement de réaction au feu : | M1 ; M0 |
| Conditions d'utilisations | |
| Pression : | 103 ou 150 bar (nominale) ; 175 à 700 bar (maximale). |
| Conditions électriques et d'éclairage | |
| Alimentation électrique : | 230 V / 50 Hz |
| Consommation | |
| Puissance : | 3,29 à 77,12kW (frigorifique); 7,78 à 165kW (calorifique). |
| Débit : | 700 à 12000Pa. |
| Couleur et finition | |
| Finition : | galvanisé ou laqué |
| Dimensions | |
| Largeur : | (l x h x p) : 52 x 38 x 87 cm à 162 x 60 x 145 cm. |
| Divers | |
| Accessoires : | filtration G3, F5n F7, piège à son, fixation murale, joint antivibratile, plénum de soufflage, régulation à distance, etc. |
| Mise en œuvre | |
| Mise en oeuvre : | pose suivant 36 configurations possibles, au sol, en ambiance, murale ou en faux plafond avec circuit de gaines même à forte perte de charge, avec raccords hydrauliques droite ou gauche. |
| Performances acoustiques | |
| Puissance acoustique (Lw) : | entre 36 dB(A) et 59 dB(A) |
| Performances électriques et autres | |
| Indice de protection IP : | 55 (boîtier électrique). |
| Poids / Volume / Masse | |
| Poids : | entre 34.2 kg et 162 kg |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type de commande : | paramétrable |
Famille d'ouvrage
Bureau-Administration
Commerce
Culture-Sport-Loisirs
Enseignement
Hôtel-Restauration
