Système de structure support en aluminium pour équipement technique en toiture | Sherpal F

Sherpal F  Système de structure support en aluminium pour équipement technique en toiture | Sherpal F - DANI ALU  Système de structure support en aluminium pour équipement technique en toiture | Sherpal F - Accessoires de fixation et de raccordement Système de structure support en aluminium pour équipement technique en toiture | Sherpal F - produit présenté par DANI ALU

Système de structure support en aluminium pour équipement technique en toiture | Sherpal F - produit présenté par DANI ALU
Sherpal F

Télécharger la photothèque Regarder la vidéo

Recevoir de la Documentation Demander un devis contacter le fabricant où acheter ce produit ?
Accessoires de fixation et de raccordement

Caractéristiques principales

<div style="caret-color: rgb(0, 0, 0); color: rgb(0, 0, 0); box-sizing: border-box; font-family: " segoe="" ui",="" system-ui,="" "apple="" color="" emoji",="" "segoe="" ui="" sans-serif;="" font-size:="" 14px;="" font-variant-ligatures:="" normal;="" orphans:="" 2;="" widows:="" 2;"="">
Structure support pour équipements techniques (moteur de VMC, CTA ou autres), en toiture-terrasse.

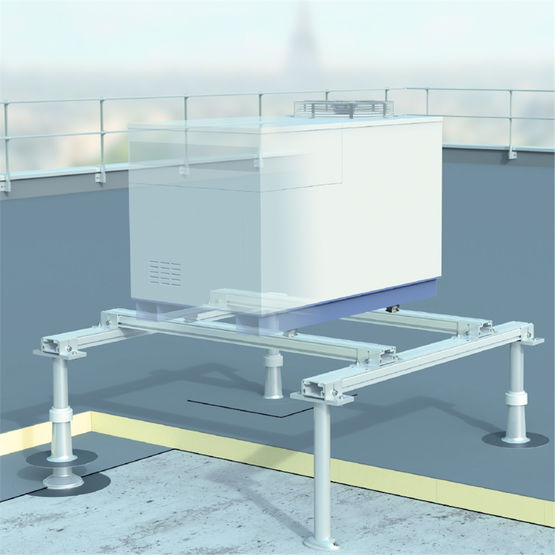

Sherpal F est une structure support en aluminium pour la pose des équipements techniques en toiture-terrasse. Le système est fixé de manière mécanique dans la dalle béton, à travers le complexe d'étanchéité.

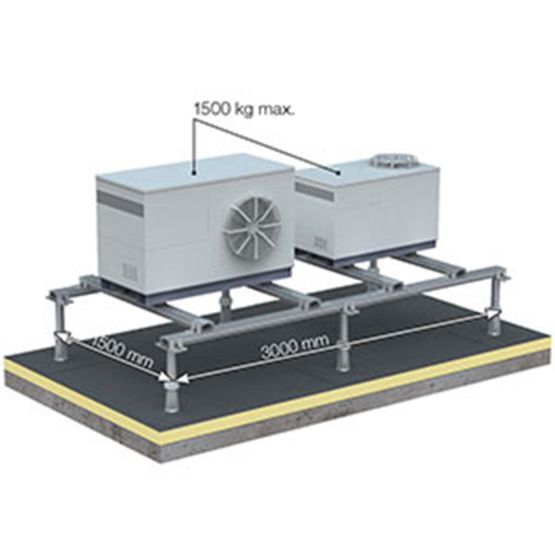

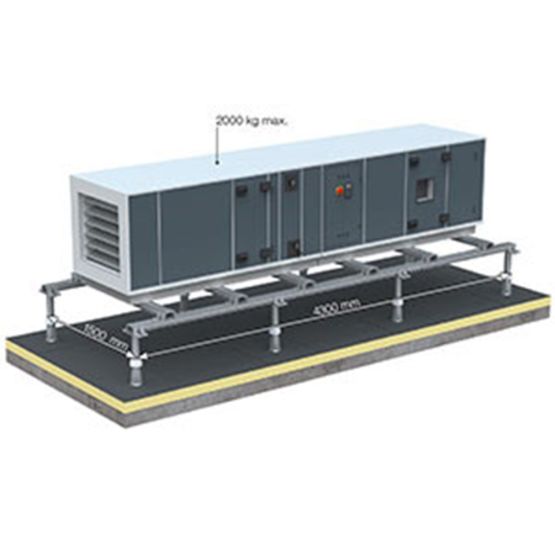

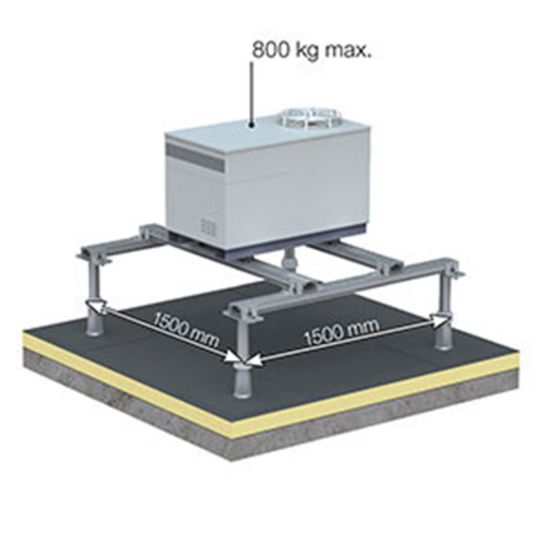

Il est disponible, en standard, sur 4, 6 ou 8 pieds. Au-delà, merci de nous consulter.

Ce système est composé de trois éléments principaux :
1/- les potelets. Ils sont fixés mécaniquement dans la dalle, et coiffer de manchons-platines avec collerette (formant solin) pour garantir la conformité du système avec les DTU 43.1 et 20.12.
2/-les poutres. Elles sont livrées en longueur de 1500 mm, ou plus, selon la dimension et le nombre d'équipements.
3/- les traverses. Elles sont livrées en longueur de 1500 mm. Deux par équipement (ou plus selon la dimension et le nombre d'équipements à fixer). Un système de glissières permet d'ajuster leurs positionnements aux dimensions de l'équipement.

Dans cette même gamme, Sherpal F propose un mât d'antenne et un système de structure support de panneaux solaires.

Pour les petits équipements (inf. à 90kg), Sherpal L, système de structure support lestée est plus adapté.

Fiche technique Sherpal F®

Couleur et finition
Couleur : toutes teintes (nuancier Danilac).
Finition : brut ou laqué (aluminium).
Dimensions
Longueur : (L x l x h) : 1 400 x 1 400 x 1 400 mm (maximales équipement).
Mise en œuvre
Mise en oeuvre : fixation mécanique sur dalle béton à travers la membrane d'étanchéité.
Poids / Volume / Masse
Charge : 300 kg.
Autres caractéristiques techniques du produit
Caractéristiques techniques : Conforme au DTU 20.12 et 43.1.

Sherpal-Fiche-Technique.pdf

Sherpal-Mise-en-oeuvre-d80-sur-mesure.pdf

Sherpal-Mise-en-oeuvre-d80-8P.pdf

Sherpal-Mise-en-oeuvre-d80-6P.pdf

Sherpal-Mise-en-oeuvre-d80-4P.pdf

Famille d'ouvrage

Bureau-Administration

Commerce

Culture-Sport-Loisirs

Enseignement

Hôtel-Restauration

Industrie-Stockage

Logement collectif

Santé
