Logiciel schéma électrique

Prix public indicatif HT : 3190 €

Caractéristiques principales

Fonctionnalités principales de SEE Electrical 3D Panel+

mise en armoire 3D ;

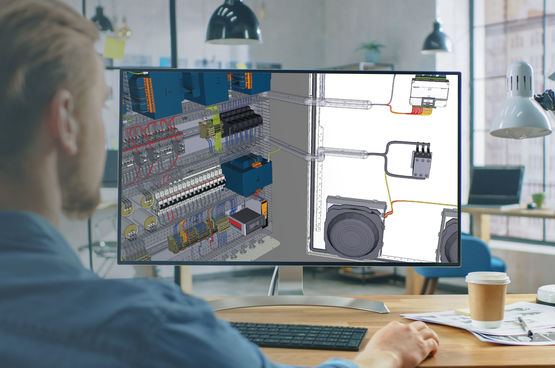

placement automatique des équipements en 3D (montage sur rail ou en surface) ;
détection des collisions ;
vérification des incohérences ;
routage des fils ;
calcul des longueurs optimales des fils et câbles ;
ségrégation ;
import et export aux formats STEP AP203 et 214 ;
import des composants et fils depuis les logiciels tiers (Eplan, etc.) ou à partir d’un tableur Excel

Avec SEE Electrical 3D Panel+ digitalisez la conception et la fabrication de vos armoires électriques

utilisez toute la puissance de la 3D tout en bénéficiant d’une ergonomie métier ;
automatisez le montage et l’assemblage de vos armoires ;
réduisez les coûts de conception, de fabrication et de mise en service.

SEE Electrical 3D Panel+ intègre aussi des fonctionnalités avancées de routage afin d’optimiser les longueurs de fils, les chemins de câbles ainsi que le remplissage des goulottes au sein de l'armoire électrique.

Ce logiciel d'études et d'implantation pour armoire électrique est à la fois ergonomique et simple à mettre en œuvre et il s’interface non seulement avec les deux logiciels phares du Groupe (SEE Electrical et SEE Electrical Expert), mais également avec les autres logiciels 3D du marché.

« Editeur Implantation d'armoire et calculateur thermique : Cette solution permet de concevoir rapidement des armoires électriques, des tableaux de distribution et des panneaux de commande en 2D.

Une liaison est faite entre les symboles du schéma et les équipements dans l'armoire.

Les appareils sont insérés directement à partir de la liste qui contient toutes les références matériels utilisés dans le projet.

Les composants insérés dans l'armoire à l'échelle, reprennent les données techniques du catalogue des appareils. Ils peuvent être ainsi placés sur des rails.

Les chemins de câbles peuvent être insérés dans les armoires, ainsi que les borniers.

L'utilisateur peut vérifier les propriétés thermiques de leur installation en utilisant le calcul thermique de l'armoire.

La dissipation de la chaleur et l'augmentation de la température peuvent être calculées. »
