Relais double bobine avec boutons de commande | Série RB
Etudié par la rédaction
Date de commercialisation : 01/04/2015
Caractéristiques principales

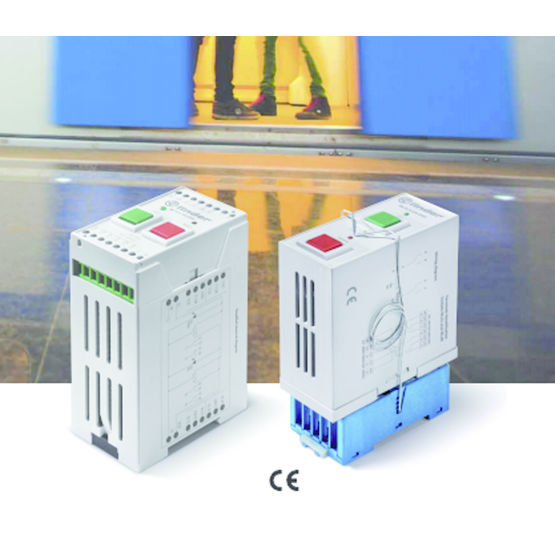

Ce relais bistable à double bobine est utilisé dans le domaine de la distribution d'énergie pour la gestion des sectionneurs et disjoncteurs haute tension. Il embarque des boutons de commande en façade (set et reset) et peut être commandé à distance. Il existe en version 2 contacts inverseur brochable sur rail dédié (Série 9021) ou 4 contacts inverseurs à monter sur rail DIN. Tension d’alimentation DC. LED de signalisation de la position des commandes. Décliné selon tension d’alimentation nominale comprise entre 24 et 250 V.
Fiche technique Série RB
| Conditions d'utilisations | |
|---|---|
| Température d'utilisation : | entre -40 °C et 55 °C |
| Conditions électriques et d'éclairage | |
| Alimentation électrique : | 27 à 250 V dc (nominale). |
| Courant : | 11 à 15 A (nominal à maximal). |
| Consommation | |
| Puissance : | 4 à 7 W (nominale DC). |
| Dimensions | |
| Largeur : | (l x h x p) : 44 x 109 x 74,5 mm à 79 x 106,5 x 67 mm. |
| Mise en œuvre | |
| Mise en oeuvre : | sur rail DIN ou brochable sur rail dédié. |
Famille d'ouvrage
Industrie-Stockage
