Puits canadien à air pour centrale double flux | LEWT
Etudié par la rédaction
Télécharger la photothèque
Date de commercialisation : 01/03/2003
Caractéristiques principales

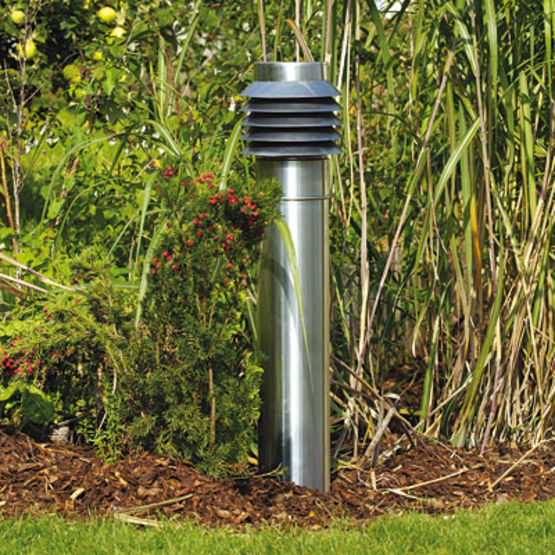

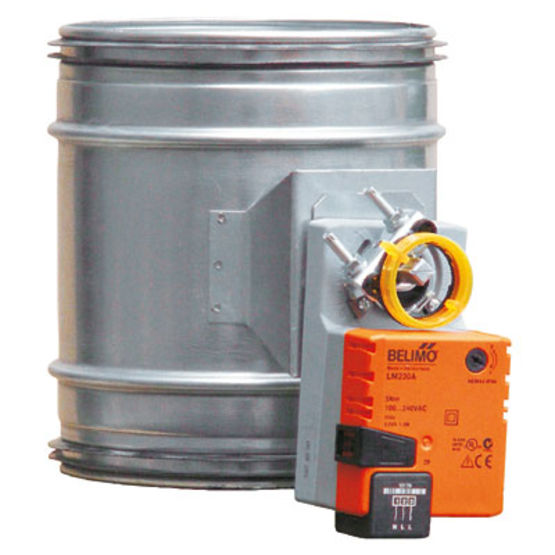

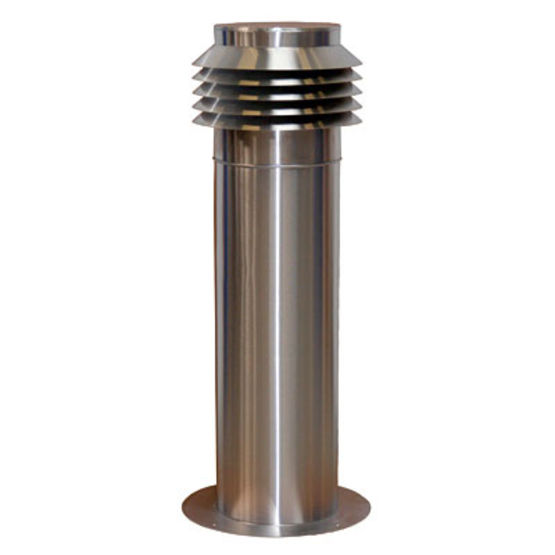

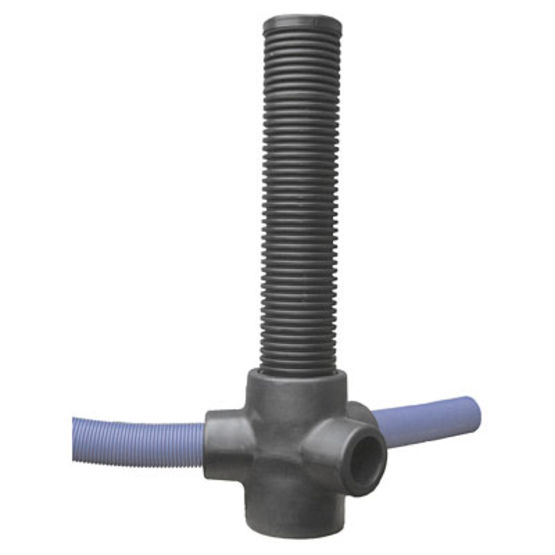

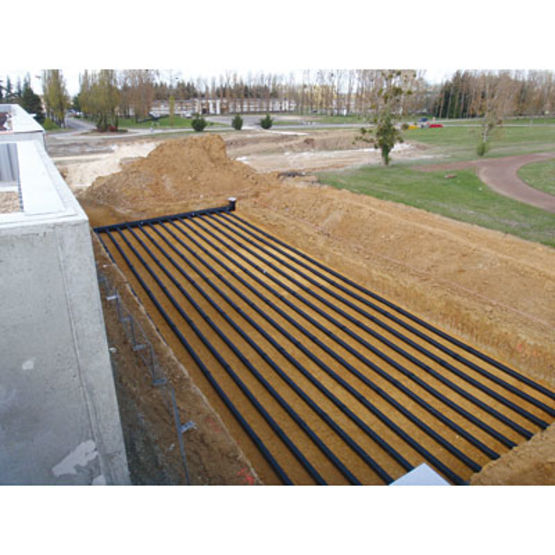

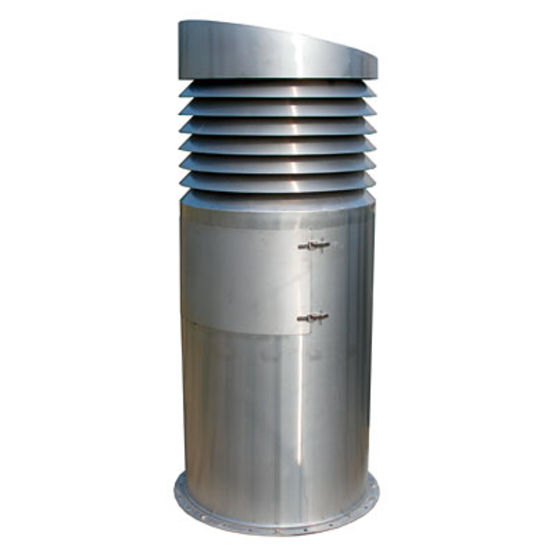

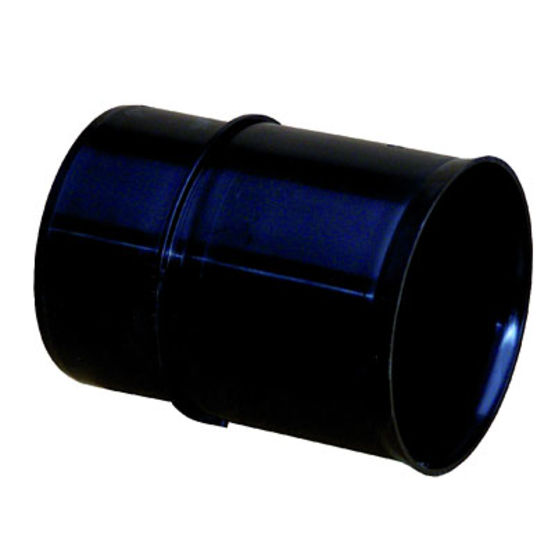

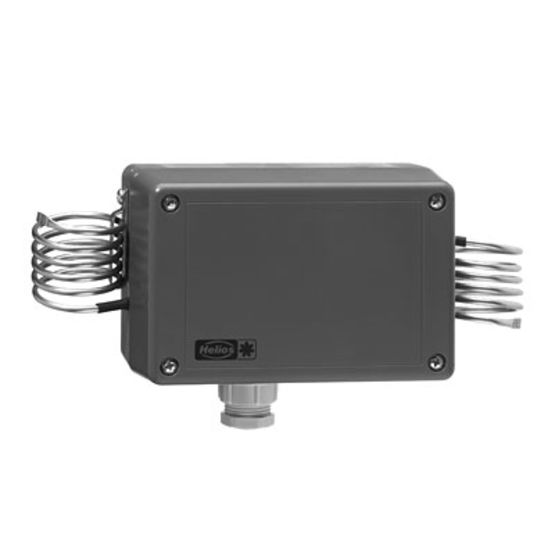

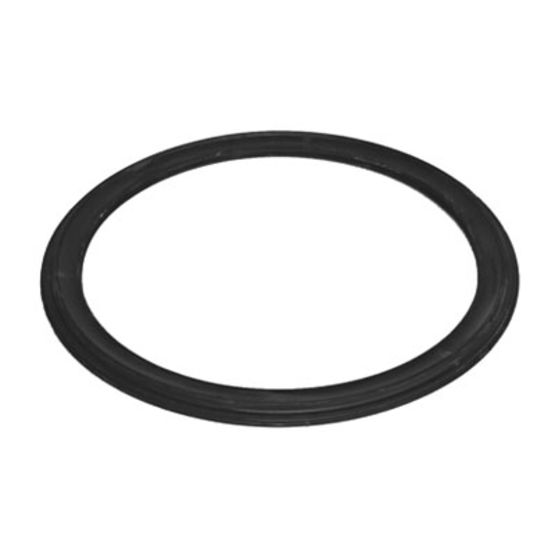

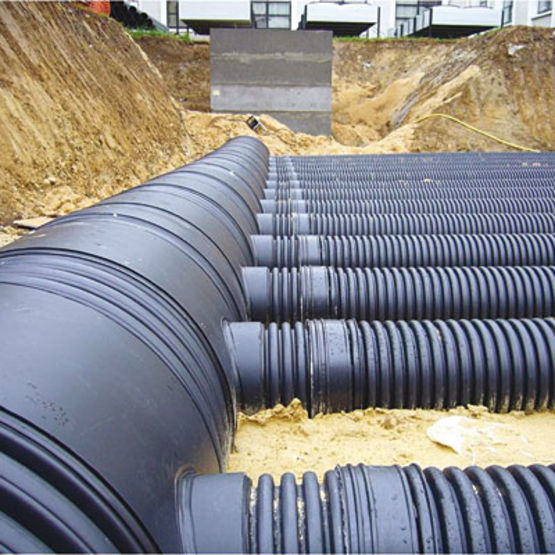

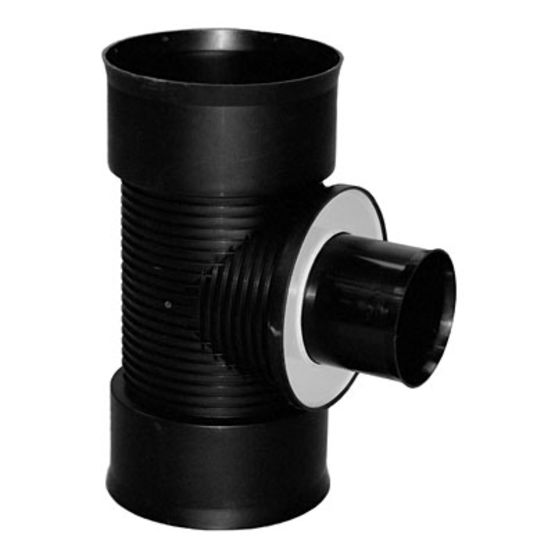

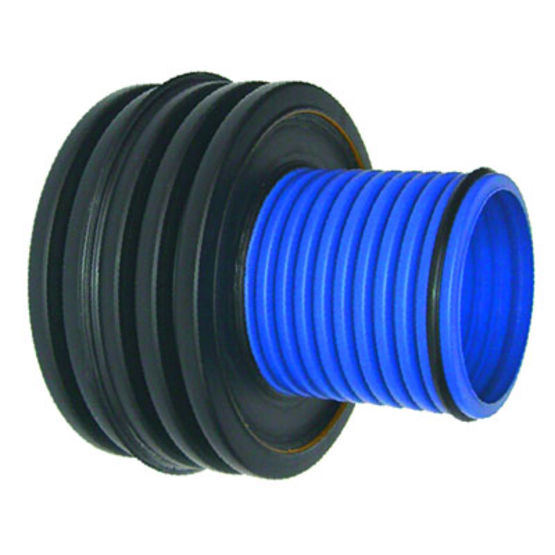

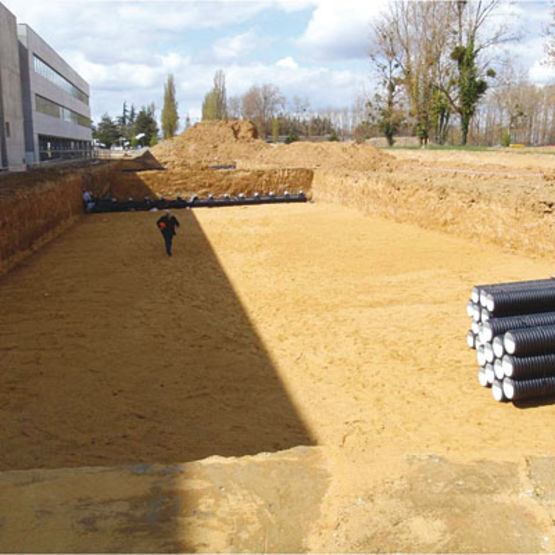

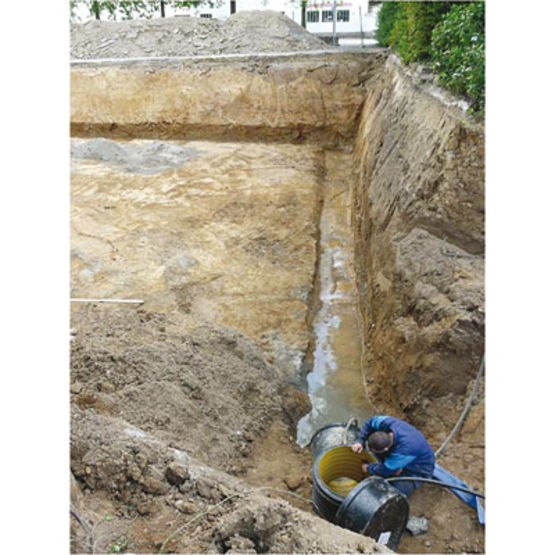

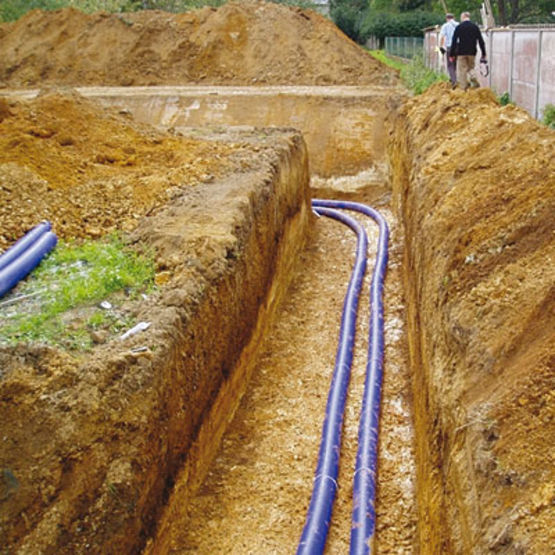

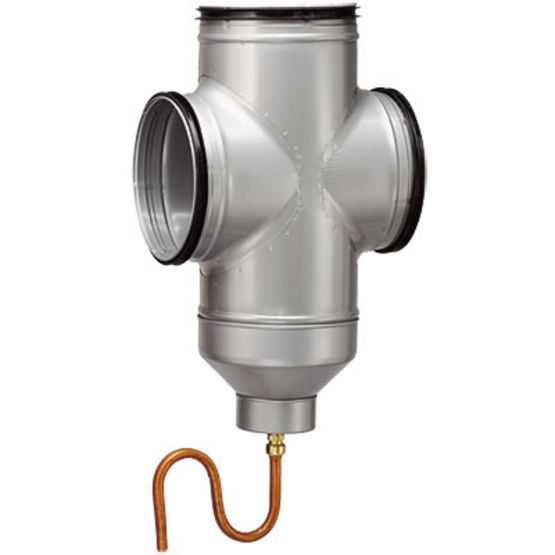

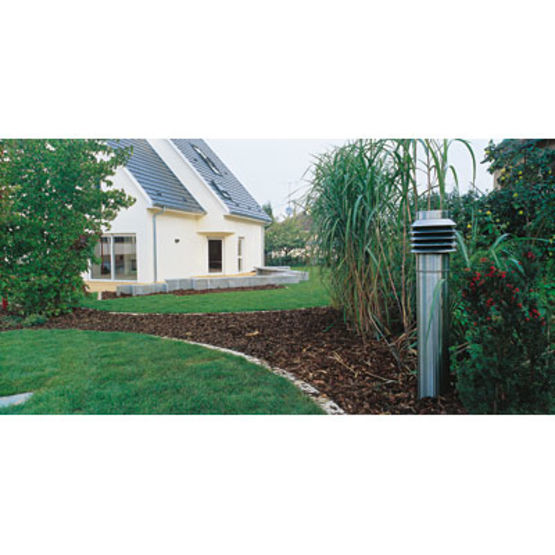

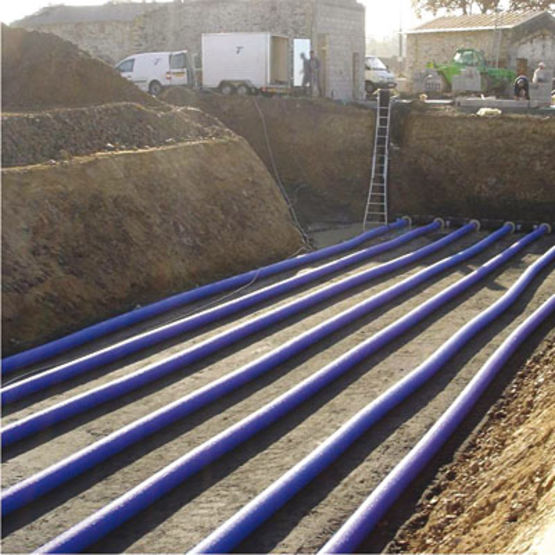

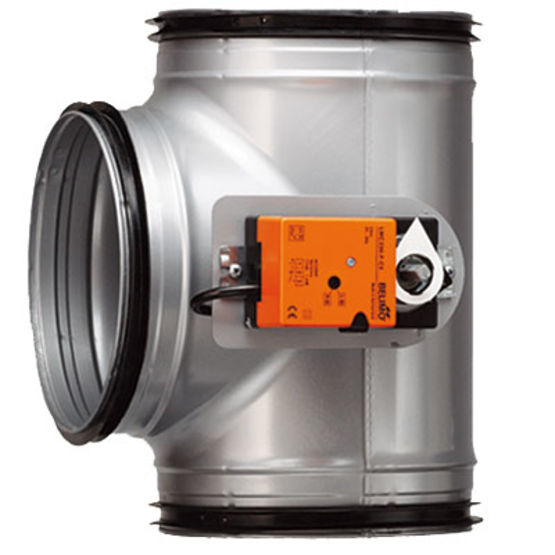

Echangeur d'air pour centrale double flux à récupération d'énergie géothermique, puits canadien ou provençal. Ensemble comprenant trois éléments : borne de prise d'air, collecteur DN 200 et régulation. Prise d'air extérieur en inox avec filtre à poche de classe G3. Collecteur enterré à une profondeur supérieure à 1,2 à 1,5 m, permettant le préchauffage de l'air extérieur jusqu'à 14 K en saison froide, en polyéthylène annelé (lisse à l'intérieur) avec manchon rigide en polypropylène et joints d'étanchéité. Régulation par thermostat extérieur (commande manuelle ou automatique) et registre bypass à monter sur double T avec collecteur de condensats.
Fiche technique LEWT
| Dimensions | |
|---|---|
| Diamètre : | 20 cm (collecteur). |

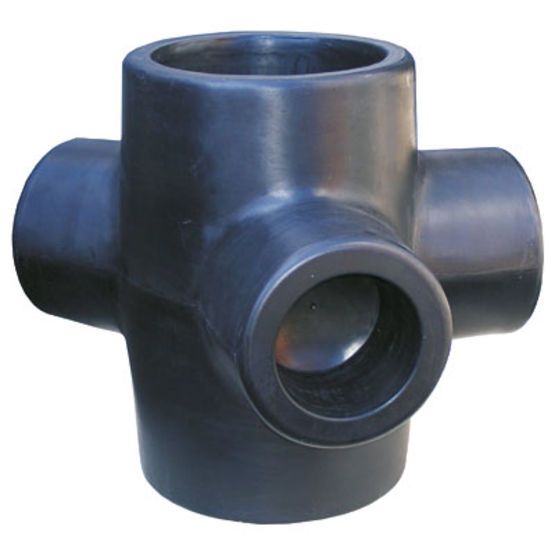

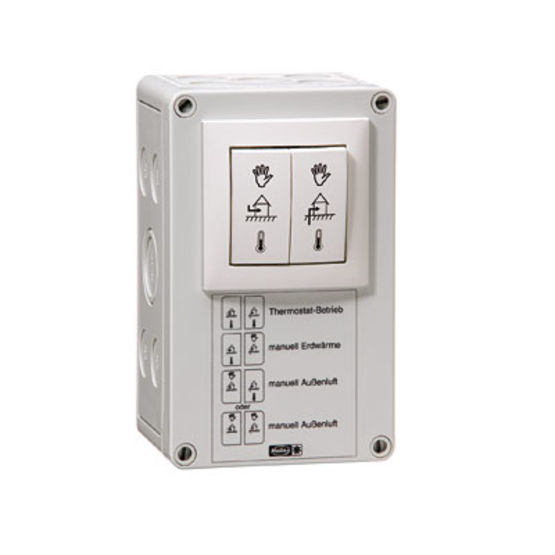

| Largeur : | (l x h x p) : 31 x 65 x 20 cm (double T) ; 20 x 32 x 30 cm (registre bypass) ; 20 x 9 x 7 cm (thermostat) ; 11 x 18 x 10 cm (boîtier de commande). |
| Divers | |
| Accessoires : | filtre à poche, grille pare-pluie sur prise d'air directe. |
| Mise en œuvre | |
| Mise en oeuvre : | distance entre collecteurs ≥ 0,8 m ; rayon de courbure ≥ 1 m ; pente du collecteur ≥ 2 % ; vitesse de l'air ≤ 2,5 m/s. |
| Performances électriques et autres | |
| Indice de protection IP : | 67 (collecteur) ; 54 (thermostat). |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type : | air neuf préchauffé et rafraîchi ; filtration air neuf ; VMC double flux |
| Caractéristiques techniques : | Collecteur : 2 couronnes de 25 ml. Dimensions (Ø x h) : 20,2 x 140 cm (borne). Dimensions (h x Ø ) : 140 x 38 mm (borne). |
DT_LEWT.pdf
Famille d'ouvrage
Logement collectif
Maison individuelle
