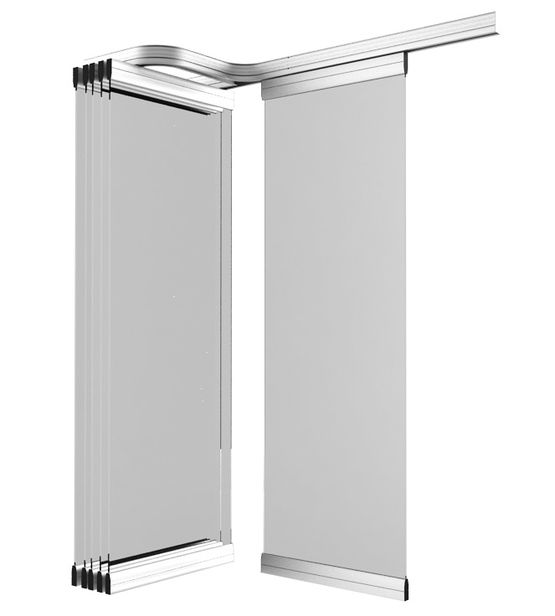

Système coulissant en applique ou à encastrer

Caractéristiques principales

Vantaux en verre trempé, bois ou PVC
Panneaux fixes ou coulissants
Jusqu'à 3 500 x 1 500 mm

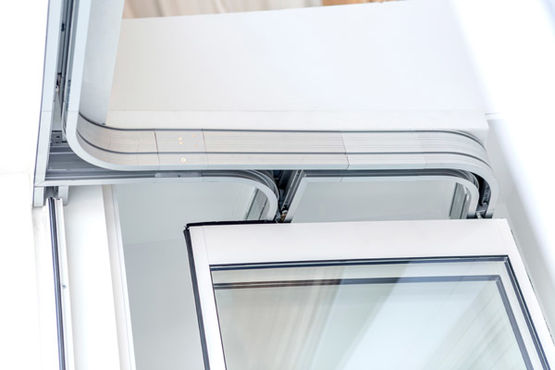

Rail à roulement en aluminium fixé au plafond
Verrouillage au sol des ouvrants
Fonctionnement manuel

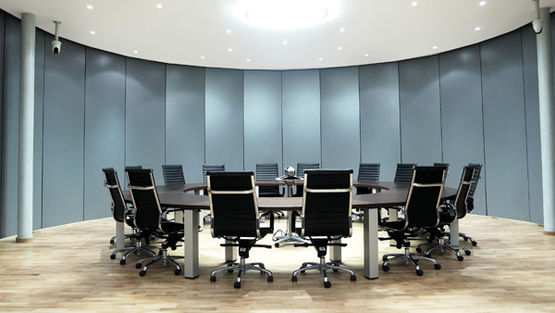

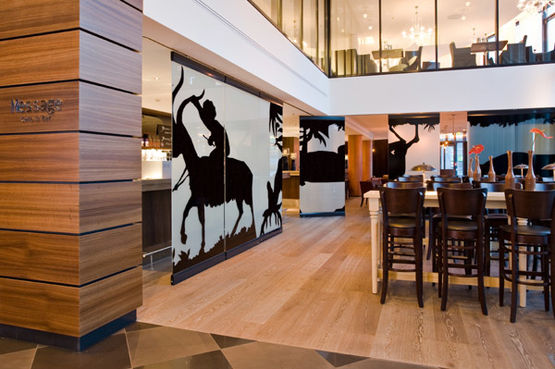

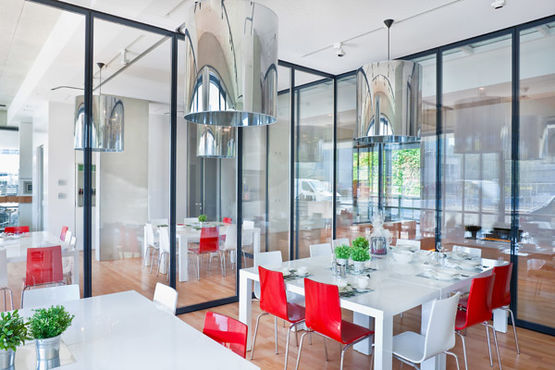

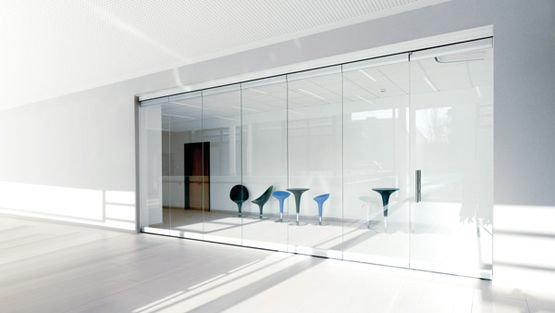

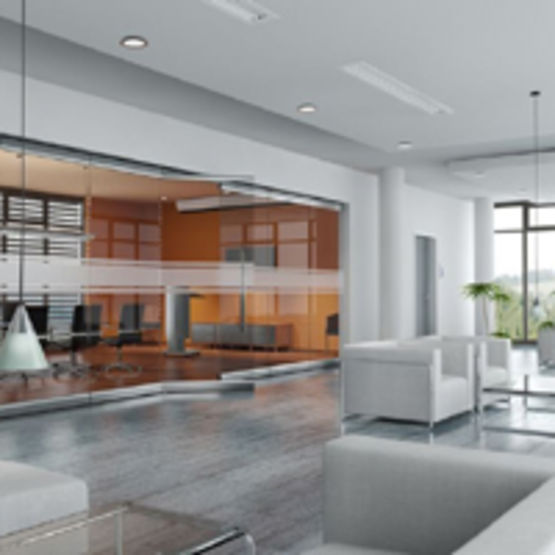

Système coulissant à fonctionnement manuel composé de vantaux en verre trempé, bois ou PVC. Constitué de panneaux fixes ou coulissants, battants simple ou double action aux dimensions maximales allant jusqu'à 3500 x 1 500 mm. Trois solutions pour le rangement des panneaux, en parallèle, à 90° par rapport à l'axe du rail ou spécial. Montées sur rail à roulement fermé en aluminium fixé au plafond et supportant des panneaux pesant jusqu'à 150 kg. Chariots de guidage munis de billes. Verrouillage au sol des ouvrants. Rails et caches fixations en différentes finitions. Pour agencement de bureaux, hôtellerie, commerces.

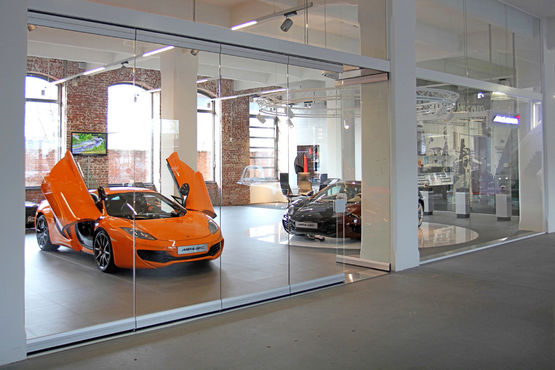

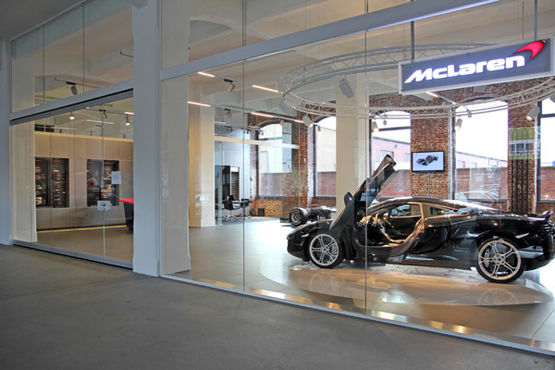

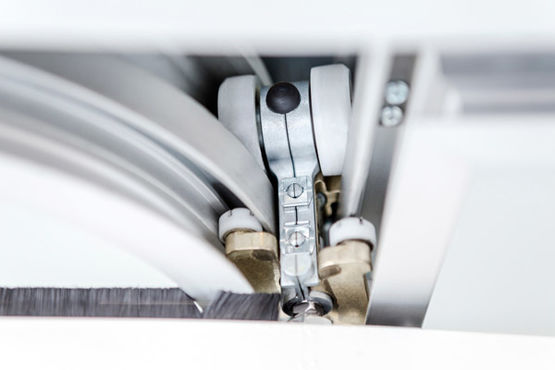

« Le système de parois coulissantes manuelles ouvre, divise et sépare les espaces et s‘adapte de façon flexible à toutes les utilisations, il est particulièrement adapté pour des vantaux tout en verre modernes et design dans une architecture prestigieuse. L‘utilisation de verre isolant est possible grâce à la technique de vantaux à encadrement fin. Grâce aux chariots de roulement Smart-Guide, il est possible d‘ouvrir et de fermer rapidement et confortablement tous les systèmes GEZE de parois coulissantes manuelles, même sans vantail de fin battant. Domaines d‘application - Centres commerciaux : ouverture complète et partielle de la devanture du magasin, utilisation comme vitrine pendant la fermeture - Magasins dans les rues commerçantes : ouverture complète de la devanture du magasin en été, ouverture partielle en hiver. - Architecture de qualité avec IGG, profilés intégrés et cachés dans la bordure du verre isolant - Profilés de recouvrement pour vantaux menuisés afin de réaliser des solutions sur mesure et des concepts innovants Caractéristiques techniques - Chariots de roulement SmartGuide avec basculement automatique du guidage d‘un rail à l‘autre pour une grande fluidité, un agencement flexible de l‘espace de stationnement et une utilisation facile - Système de guidage cintré pour un grand confort d‘utilisation - Chariots de roulement à guidage continu pour un fonctionnement précis et silencieux, également pour grands vantaux - Différents modèles de portes coulissantes et de portes battantes combinés avec un mécanisme de positionnement facile à utiliser pour de nombreuses possibilités d‘agencement. - Transparence maximale même en cas d‘utilisation de verre isolant, grâce à la largeur de cadre de seulement 30 mm - Poids du vantail jusqu‘à 150 kg, hauteur d‘installation jusqu‘à 4000 mm - Système modulaire permettant une planification sur mesure »

Fiche technique MSW

Couleur et finition
Finition :	aluminium anodisé ou naturel, laquage en poudre et acier inoxydable (profilés)
Teinte :	toutes teintes RAL
Dimensions
Hauteur :	(l x h) : 3 500 x 1 500 mm en 10 à 39 mm d'épaisseur selon type de vantail.
Divers
Accessoires :	pivot de sol pour panneau horizontal fixe à porte battante simple ou double action (GEZE TS 550); pivot de sol pour panneau horizontal mobile à porte coulissante simple ou double action (GEZE TS 550NV); ferme-porte (GEZE TS 3000V).
Options :	parois coulissantes manuelles avec ferrure design en acier inoxydable (MSW GGS) et parois tout en verre (MSW IGG).
Mise en œuvre
Mise en oeuvre :	rail de guidage fixé en partie haute, maintien haut et bas des panneaux par profilés ; prémontage possible en usine des profilés de support-fixation hauts et bas des vantaux, avec cache à clipser en phase finale.
Poids / Volume / Masse
Poids :	150 kg (max. par vantail).

Autres caractéristiques techniques du produit
Type d'effacement :	vertical
Caractéristiques techniques :	Caches profilés déclinés en section droite ou courbe.Profilé de roulement à rainures facilitant la fixation du système.Profilé de suspente permettant l'utilisation de verre de sécurité jusqu'à 12 mm et feuilleté jusqu'à 12,76 mm d'épaisseur.
