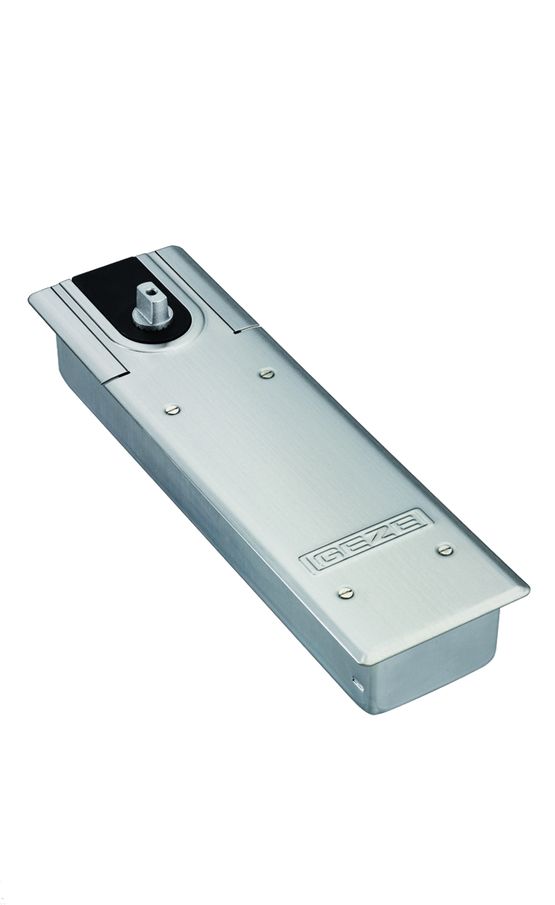

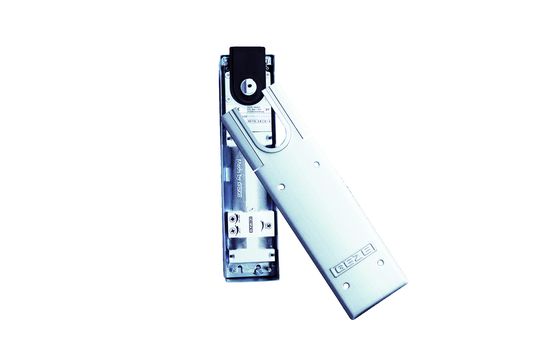

Pivot de sol pour portes à simple ou double action à 1 vantail | TS 550 NV - TS 500 NV
Télécharger la photothèque
Caractéristiques principales
Ce pivot de sol est conçu pour les portes intérieures et extérieures, à 1 vantail à simple ou double action. Mesure jusqu'à 1 400 mm de largeur. Doté d'un dispositif d'arrêt à réglage hydraulique continu, d'un système de freinage à l'ouverture fixe intégré, d'une soupape de sécurité contre les manœuvres forcées et d'une boîte de scellement galvanisée. Réversible DIN droite ou gauche. Disponible en version pour portes coupe-feu (NV-F).
« - La vitesse de fermeture et l‘à-coup final hydraulique sont réglables. - L‘amortisseur d‘ouverture fixe empêche les chocs incontrôlés de la porte et évite qu‘elle ne soit endommagée. - Force de fermeture : TS 500 NV : force 1-4 selon la norme EN 1154 réglable par le haut - Force de fermeture TS 550 NV : fixe en force EN 3-6 - Très faible hauteur de montage totale TS 500 NV: seulement 42 mm et de 54 mm pour le TS 550 NV qui constitue un avantage conséquent pour les nouvelles constructions et les rénovations. - La soupape de sécurité protège l‘installation contre les surcharges volontaires. - Adapté pour les portes battantes à double action - Pour portes DIN droite et DIN gauche - Poids du vantail jusqu’à 300 kg - Angle d’ouverture jusqu’à 180° - Á-coup final réglable par soupape - Freinage à l’ouverture intégré, mécanique et fixe - Largeur du vantail jusqu’à 1100 mm pour le TS 500 NV et 1400 mm pour le TS 550 NV - Poids du vantail jusqu’à 150 kg pour le TS 500 NV et 300 kg pour le TS 550 NV »
Fiche technique TS 550 NV - TS 500 NV
| Couleur et finition | |
|---|---|
| Couleur : | blanc |
| Dimensions | |
| Angle : | 170° (maximale d'ouverture), 180° (maximale d'ouverture NV-F) et 80 à 165° (d'arrêt). |
| Profondeur : | 82 mm (d'encombrement). |
| Longueur : | 342 mm. |
| Hauteur : | 54 mm. |
| Largeur : | 0 à 1 400 mm de vantail recommandée). |
| Divers | |
| Options : | plaque de recouvrement, axes et rallonges d'axe, ferrures du haut, bras du bas et enjoliveurs. |
| Poids / Volume / Masse | |
| Poids : | jusqu'à 300 kg |
