Panneaux rayonnants intégrés en plafond suspendu | Fraccaro Plaforad
Etudié par la rédaction
Date de commercialisation : 01/06/2013
Caractéristiques principales

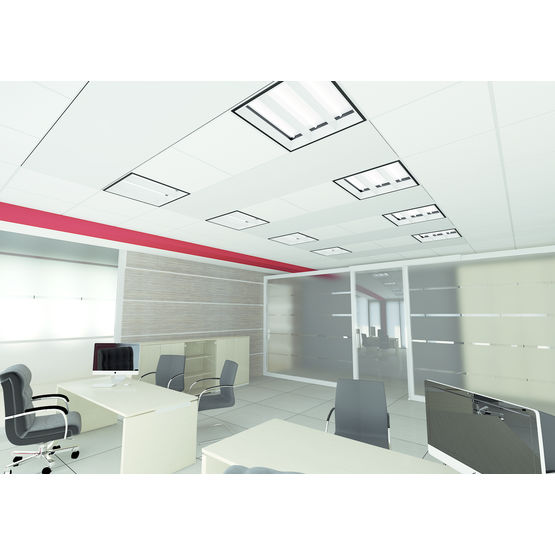

Ces panneaux rayonnants sont destinés pour le chauffage et le rafraîchissement, raccordés à un chauffage central. A intégrer à tout type de plafond suspendu. Adaptés au milieu tertiaire et aux espaces ouverts. Réalisés en tôle d'acier galvanisé thermolaqué blanc en partie visible (autres teintes en option) à bords inclinés. Conducteurs de chaleur en profilés d'aluminium extrudé fixés au panneau. Réseau de tuyaux en cuivre avec douilles calibrées en laiton insérées dans les pattes terminales pour raccordement des panneaux en série et au circuit d'eau chaude par tuyau flexible avec barrière à l'oxygène (push fitting). Format rectangulaire disponible en 4 longueurs de 1,2 à 3 m. Isolation en face supérieure et montage en îlot possible.
Fiche technique Fraccaro Plaforad
| Classements | |
|---|---|
| Classement de réaction au feu : | A1 |
| Conditions d'utilisations | |
| Température : | 85 °C - circuit d'eau chaude |
| Pression : | 13 à 16 bar (maximale de service selon dimensions). |
| Consommation | |
| Puissance : | jusqu'à 241 W/m² (chauffage ∆t 25) et jusqu'à 94 W/m² (rafraîchissement ∆t 10). |
| Débit : | 100 à 350 l/h. |
| Couleur et finition | |
| Couleur : | ; blanc ; blanc RAL 9010 (autres teintes en option) |
| Aspect : | lisse (face vue) |
| Finition : | thermolaquée |
| Dimensions | |
| Longueur : | (L x l) : 120/ 180/ 240/ 300 x 60 cm. |
| Épaisseur : | 3 cm |
| Diamètre : | 12 mm (tubes et raccordement). |
| Largeur : | (L x l) : 120/ 180/ 240/ 300 x 60 cm. |
| Divers | |
| Accessoires : | traverses autoportantes pour fixation à la structure porteuse. |
| Options : | isolation par fibre de verre ou fibre de polyester en face supérieure, tuyau flexible de 40 cm à 1,2 m de longueur. |
| Mise en œuvre | |
| Mise en oeuvre : | montage en série, en ligne ou côte à côte, par suspentes métalliques fixées en plénum, au droit des dalles de faux-plafond ; connexion des panneaux entre eux par profils en T; raccordement au réseau d'eau chaude par tuyaux flexibles; intégré aux installations d'éclairage et de ventilation. |
| Poids / Volume / Masse | |
| Poids : | 10 à 12 kg/m² (à vide). |
Famille d'ouvrage
Bureau-Administration
Commerce
Culture-Sport-Loisirs
Enseignement
