Module PAC air/air réversible connecté à l'unité de ventilation | ComfoClime Q

Produit vert

Etudié par la rédaction

Nouveauté

Produit sélectionné par la rédaction pour une publication dans la revue Le Moniteur du BTP - Hebdo N°6374 du 26/09/2025, dans la revue MEI – Dossier N°6377 du 17/10/2025, dans la revue Négoce N°5261 du 24/11/2025

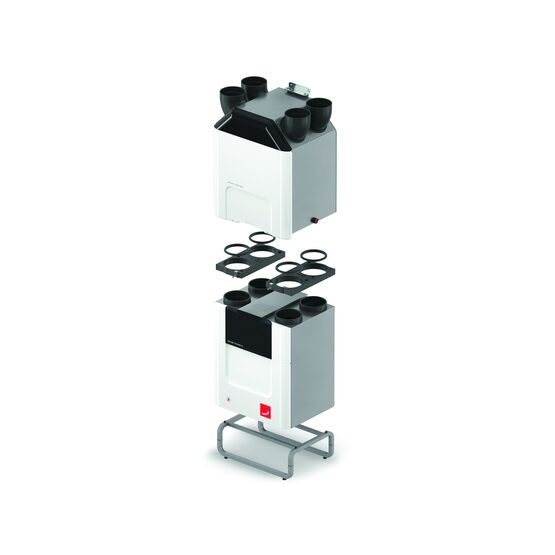

Module PAC air/air réversible connecté à l'unité de ventilation | ComfoClime Q  Module PAC air/air réversible connecté à l'unité de ventilation | ComfoClime Q - ZEHNDER
 Module PAC air/air réversible connecté à l'unité de ventilation | ComfoClime Q - ZEHNDER

Télécharger la photothèque

Recevoir de la Documentation Demander un devis contacter le fabricant
PAC Air/ air

Date de commercialisation : 01/09/2025

Caractéristiques principales

Offrant jusqu'à 2,7 kW de rafraîchissement actif de l'air complémentaire en cas de fortes chaleurs, tout en assurant le chauffage d'appoint l'hiver jusqu'à 2,9 kW, cette PAC monobloc compacte au fluide R32 utilise le vecteur air associé à la VMC double flux du fabricant (ComfoAir Q 450), sans module extérieur. Les deux équipements se superposent pour limiter l'encombrement au sol. Le renouvellement constant et filtré de l'air neuf est assuré. Technologie d'adaptation automatique (Climate Switch) en fonction des températures extérieures et intérieures, du mode et de la programmation choisis.

Fiche technique ComfoClime Q

Consommation
Puissance calorifique : 2.7 kW - (complément) ; 4.1 kW - (totale avec VMC double flux)
Puissance frigorifique : 2.9 kW - (complément PAC) ; 5.5 kW - (avec VMC double flux)
Dimensions
Profondeur : 580 mm
Hauteur : 1950 mm
Largeur : 720 mm
