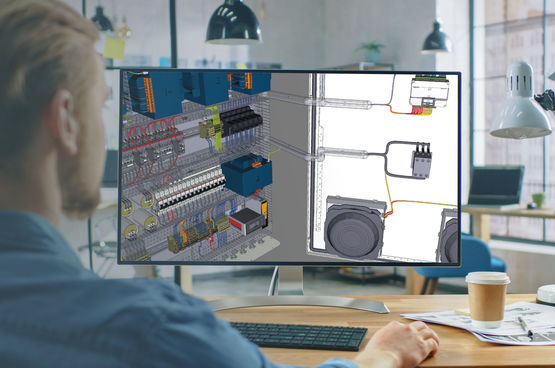

Logiciel pour implantation d'armoires électriques | SEE Electrical 3D Panel
Caractéristiques principales
- mise en armoire 3D ;
- placement automatique des équipements en 3D (montage sur rail ou en surface) ;
- détection des collisions ;
- vérification des incohérences ;
- routage des fils ;
- calcul des longueurs optimales des fils et câbles ;
- ségrégation ;
- import et export aux formats STEP AP203 et 214 ;
- import des composants et fils depuis les logiciels tiers (Eplan, etc.) ou à partir d’un tableur Excel
Proposé par ETAP, le logiciel SEE Electrical 3D Panel est une solution de digitalisation, permettant la conception et la fabrication des armoires électriques. Destiné aux électriciens, concepteurs et automaticiens, il permet une modélisation en 3D, tout en bénéficiant d’une ergonomie métier exceptionnelle.
En plus de l'automatisation du montage et de l’assemblage, ce logiciel intègre aussi des fonctionnalités avancées de routage afin d’optimiser les longueurs de fils, les chemins de câbles ainsi que le remplissage des goulottes au sein de l'armoire électrique.
A la fois ergonomique et simple à mettre en œuvre, cette solution logicielle s’interface non seulement avec les deux logiciels phares du Groupe (SEE Electrical et SEE Electrical Expert), mais également avec les autres logiciels 3D du marché.
Efficace et performant, il permet la réduction des coûts de conception, de fabrication et de mise en service.
- Editeur Implantation d'armoire et calculateur thermique : Cette solution permet de concevoir rapidement des armoires électriques, des tableaux de distribution et des panneaux de commande en 2D.
- Une liaison est faite entre les symboles du schéma et les équipements dans l'armoire.
- Les appareils sont insérés directement à partir de la liste qui contient toutes les références matériels utilisés dans le projet.
- Les composants insérés dans l'armoire à l'échelle, reprennent les données techniques du catalogue des appareils. Ils peuvent être ainsi placés sur des rails.
- Les chemins de câbles peuvent être insérés dans les armoires, ainsi que les borniers.
- L'utilisateur peut vérifier les propriétés thermiques de leur installation en utilisant le calcul thermique de l'armoire.
- La dissipation de la chaleur et l'augmentation de la température peuvent être calculées.
Fiche technique SEE Electrical 3D Panel+
Autres caractéristiques techniques du produit | |
---|---|
Type d'usage : | informatique |
Usage : | industriel |
Caractéristiques techniques : | Abonnement Annuel |
Famille d'ouvrage
Industrie-Stockage
