Logiciel pour calcul et équilibrage des réseaux sanitaires et des bouclages | Sani-Win
Etudié par la rédaction
Télécharger la photothèque Regarder la vidéo
Caractéristiques principales
- Facilité d’utilisation
- Possibilité d’échange des données avec Excel via le presse-papier de Windows
- Création instantanée du plan filaire du circuit totalement documenté en 3D sous AutoCAD ou GstarCAD
- Détermination des diamètres des réseaux de Plomberie Sanitaire pour EF, ECS, EU, EV et EP

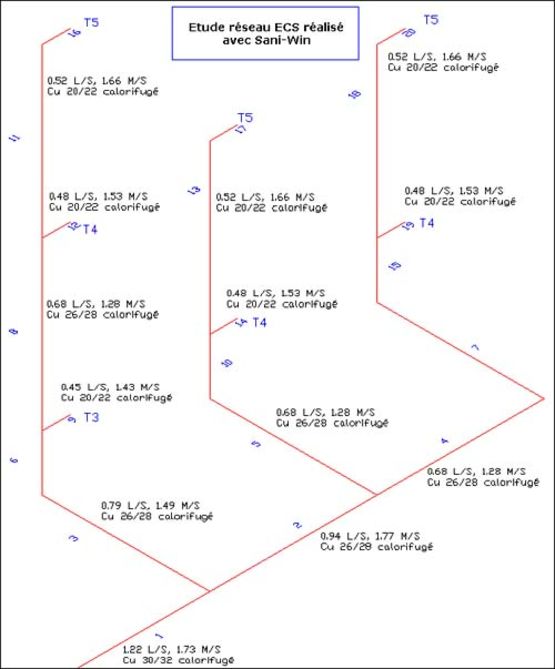

- Mise à jour instantanée en 2D et 3D le plan des réseaux sanitaires calculés avec toutes étiquettes de diamètre, débit, vitesse, réglage et numéro de tronçon
Le logiciel Sani-Win est pensé pour le calcul des réseaux de distribution sanitaire et bouclage selon DTU 60.11 et les réseaux RIA selon les règles APSAD R5.

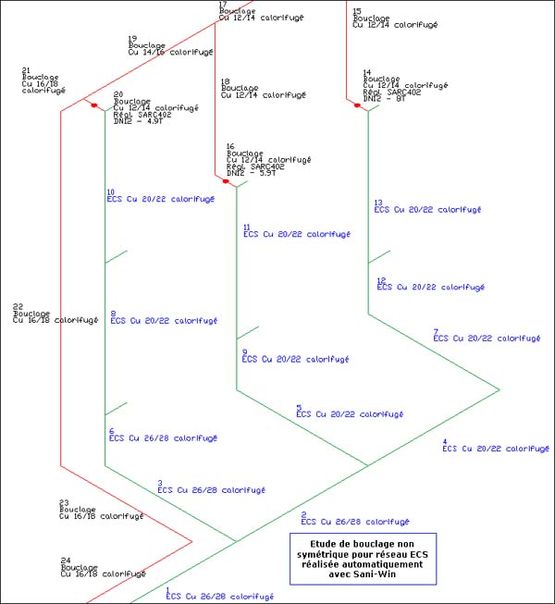

Sani-Win permet de calculer des installations de distribution d’eau chaude, d’eau froide et de bouclage symétrique ou de bouclage non symétrique le DTU 60.1113.

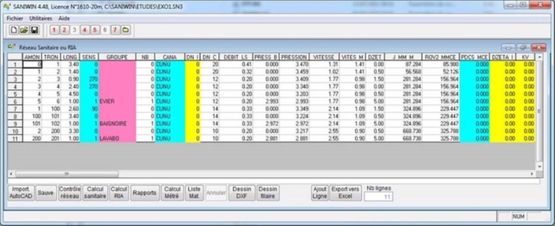

Ce logiciel pour calcul et équilibrage des réseaux sanitaires et des bouclages dispose d’une interface de base de saisie présentée comme un tableau Excel avec les mêmes fonctions de base : copier, couper, coller, insertion, suppression, etc.
Les données peuvent être échangées avec Excel via le presse-papier de Windows.
Sani-Win requiert une description du circuit de distribution alimentant des groupes d'appareils sanitaires, une indication de leur nombre et la précision du type de canalisation utilisé (Cuivre, PER, PVCP, Inox...).

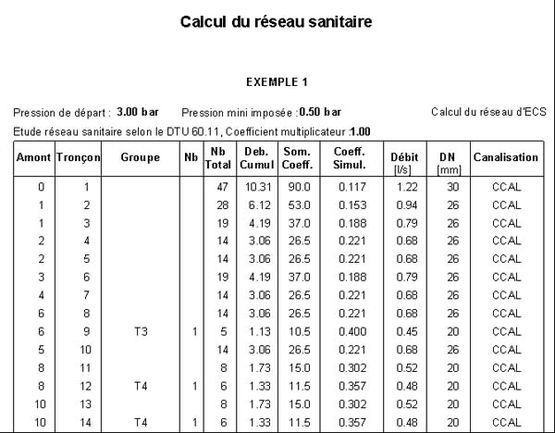

Le logiciel pour calcul et équilibrage des réseaux sanitaires et des bouclages détermine automatiquement le débit de base de chaque appareil ou groupe d'appareils et le débit en chaque point du réseau en fonction du coefficient de simultanéité selon le DTU.
Le logiciel Sani-Win calcule également les réseaux RIA (robinet incendie armé) selon les règles APSAD R5.
Sani-Win intègre les règles de fonctionnement des principaux robinets temporisés : Lavabo 0.15 l/s TempoStop, Douche 0.20 l/s TempoStop, Urinoir 0.15 l/s TempoStop, Urinoir 0.30 l/s TempoSto, Urinoir 0.50 l/s TempoSto, WC chasse 1.00 l/s TempoStop, WC chasse 1.50 l/s TempoStop, C chasse 1.80 l/s TempoStop, etc.
Ce logiciel de calcul peut également solliciter des données se rapportant à la pression de distribution imposée, la pression minimum à obtenir aux points de puisage, la vitesse limite dans les canalisations, etc.
Le logiciel Sani-Win est proposé par une interface qui permet de redéfinir complètement le coefficient de simultanéité et par une fonctionnalité de saisie graphique de circuit réalisée avec SaniCAD sous AutoCAD ou GstarCAD pour la détermination du diamètre des canalisations.
Sani-Win peut également interpréter et calculer les données fournies par Revit MEP et Fisa-BiM, les réseaux EF, ECS et Bouclage. Les résultats sont ensuite transmis à Revit pour la mise à jour automatique des diamètres, réglages et étiquettes en corrélation avec les notes de calcul justificatives détaillées en parfaite adéquation avec le plan.

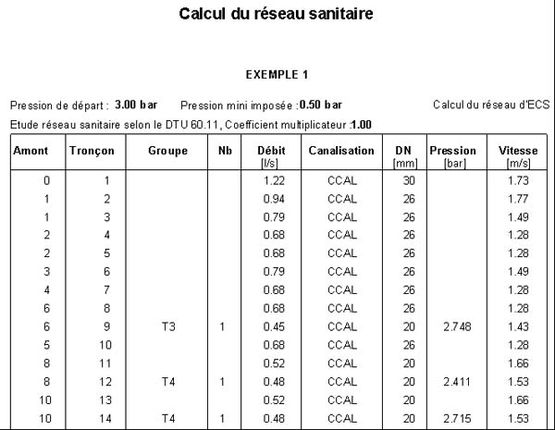

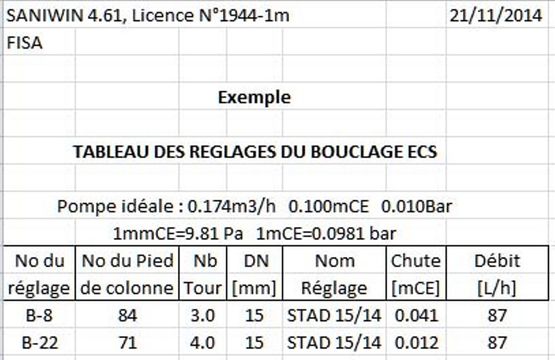

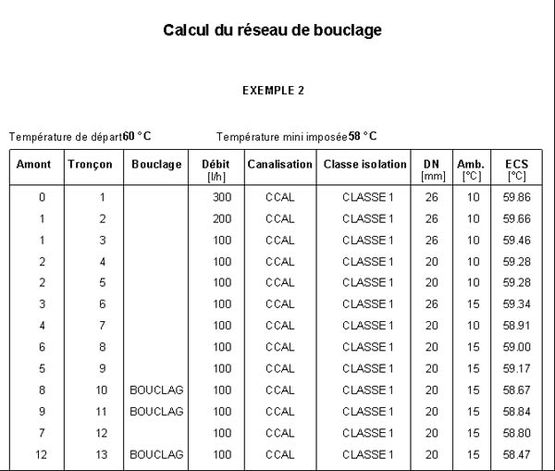

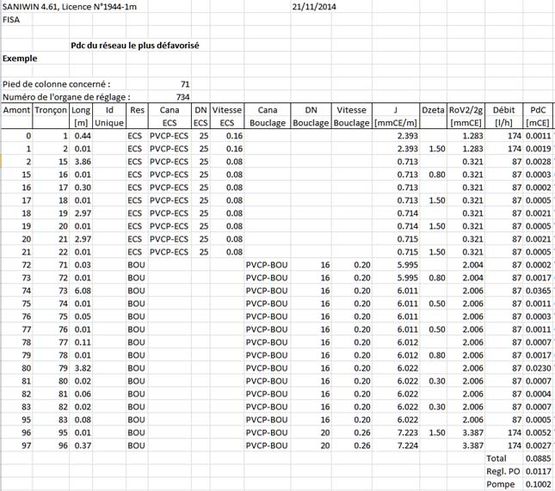

Ce logiciel pour calcul et équilibrage des réseaux sanitaires et des bouclages est développé pour calculer le diamètre des canalisations, le débit et la vitesse en chaque point du réseau, la pression disponible aux différents points de puisage, le bouclage du réseau ECS avec son débit, la perte de chaleur (selon la RT2005/RT2012) du réseau ECS et du bouclage, la perte de charge du bouclage, la température au point de puisage, l'équilibrage du réseau de bouclage, le métré total des différents réseaux, la contenance et le métré des tronçons non bouclés (vérification de la règle des 3 l et des 8 m), etc.

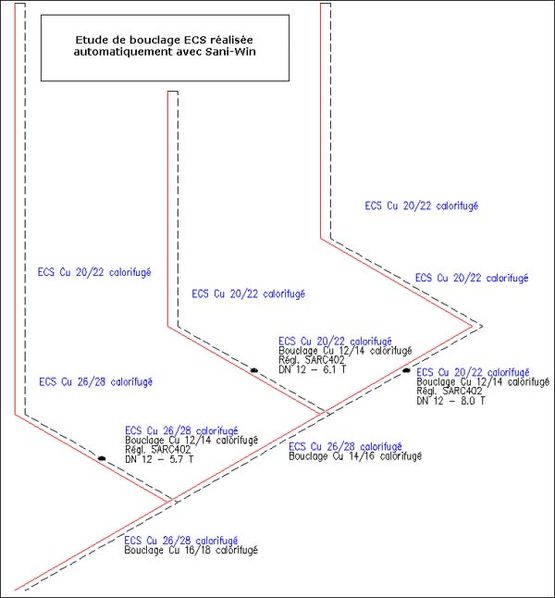

Sani-Win est également apprécié pour une variété de fonctionnalités : création instantanée du plan filaire du circuit totalement documenté en 3D sous AutoCAD ou GstarCAD, mise à jour en 2D et 3D le plan des réseaux sanitaires calculés avec toutes étiquettes de diamètre, débit, vitesse, réglage et numéro de tronçon, notes de calcul justificatives, détermination de la perte de charge la plus faible possible du réseau de bouclage, etc.
Le logiciel pour calcul et équilibrage des réseaux sanitaires et des bouclages Sani-Win permet de satisfaire les recommandations anti-légionnelles à savoir : température ECS supérieure à 50°C et vitesse de bouclage supérieure à 0.20 m/s.
« Sani-Win permet de calculer des installations de distribution d’eau chaude, d’eau froide et de bouclage symétrique ou de bouclage non symétrique le DTU 60.1113.
Ce logiciel pour calcul et équilibrage des réseaux sanitaires et des bouclages dispose d’une interface de base de saisie présentée comme un tableau Excel avec les mêmes fonctions de base : copier, couper, coller, insertion, suppression, etc.
Les données peuvent être échangées avec Excel via le presse-papier de Windows.
Sani-Win requiert une description du circuit de distribution alimentant des groupes d'appareils sanitaires, une indication de leur nombre et la précision du type de canalisation utilisé (Cuivre, PER, PVCP, Inox...).
Le logiciel pour calcul et équilibrage des réseaux sanitaires et des bouclages détermine automatiquement le débit de base de chaque appareil ou groupe d'appareils et le débit en chaque point du réseau en fonction du coefficient de simultanéité selon le DTU.
Le logiciel Sani-Win calcule également les réseaux RIA (robinet incendie armé) selon les règles APSAD R5.
Sani-Win intègre les règles de fonctionnement des principaux robinets temporisés : Lavabo 0.15 l/s TempoStop, Douche 0.20 l/s TempoStop, Urinoir 0.15 l/s TempoStop, Urinoir 0.30 l/s TempoSto, Urinoir 0.50 l/s TempoSto, WC chasse 1.00 l/s TempoStop, WC chasse 1.50 l/s TempoStop, C chasse 1.80 l/s TempoStop, etc.
Ce logiciel de calcul peut également solliciter des données se rapportant à la pression de distribution imposée, la pression minimum à obtenir aux points de puisage, la vitesse limite dans les canalisations, etc.
Le logiciel Sani-Win est proposé par une interface qui permet de redéfinir complètement le coefficient de simultanéité et par une fonctionnalité de saisie graphique de circuit réalisée avec SaniCAD sous AutoCAD ou GstarCAD pour la détermination du diamètre des canalisations.
Sani-Win peut également interpréter et calculer les données fournies par Revit MEP et Fisa-BiM, les réseaux EF, ECS et Bouclage. Les résultats sont ensuite transmis à Revit pour la mise à jour automatique des diamètres, réglages et étiquettes en corrélation avec les notes de calcul justificatives détaillées en parfaite adéquation avec le plan.
Ce logiciel pour calcul et équilibrage des réseaux sanitaires et des bouclages est développé pour calculer le diamètre des canalisations, le débit et la vitesse en chaque point du réseau, la pression disponible aux différents points de puisage, le bouclage du réseau ECS avec son débit, la perte de chaleur (selon la RT2005/RT2012) du réseau ECS et du bouclage, la perte de charge du bouclage, la température au point de puisage, l'équilibrage du réseau de bouclage, le métré total des différents réseaux, la contenance et le métré des tronçons non bouclés (vérification de la règle des 3 l et des 8 m), etc.
Sani-Win est également apprécié pour une variété de fonctionnalités : création instantanée du plan filaire du circuit totalement documenté en 3D sous AutoCAD ou GstarCAD, mise à jour en 2D et 3D le plan des réseaux sanitaires calculés avec toutes étiquettes de diamètre, débit, vitesse, réglage et numéro de tronçon, notes de calcul justificatives, détermination de la perte de charge la plus faible possible du réseau de bouclage, etc.
Le logiciel pour calcul et équilibrage des réseaux sanitaires et des bouclages Sani-Win permet de satisfaire les recommandations anti-légionnelles à savoir : température ECS supérieure à 50°C et vitesse de bouclage supérieure à 0.20 m/s.
- Pour le calcul des réseaux de distribution sanitaire et bouclage selon DTU 60.11 et réseaux RIA selon les règles APSAD R5
Fiche technique Sani-Win
| Mise en œuvre | |
|---|---|
| Mise en oeuvre : | Configuration minimale tous micro-ordinateurs sous Windows (XP, Vista, Windows 7 et 8) ; saisie des données sur tableur type Excel ; |
Famille d'ouvrage
Bureau-Administration
Commerce
Culture-Sport-Loisirs
Enseignement
Hôtel-Restauration
Industrie-Stockage
Logement collectif
Maison individuelle
Santé
