Grille double déflection à ailettes horizontales/verticales mobiles, fixation par clips à friction | AVH+C
Télécharger la photothèque
Caractéristiques principales

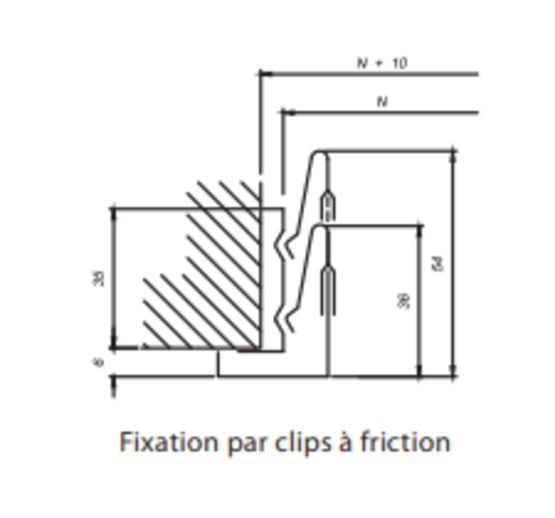

- Fixée sur plénum ou sur cadre de scellement par clips à friction
- Equipée d’ailettes frontales verticales mobiles et d’ailettes secondaires horizontales mobiles en alu
- Plusieurs variantes disponibles
- Cadre périphérique en aluminium
- Renfort central
La grille double déflection AVH+C est conçue pour le soufflage ou la reprise dans les installations de ventilation.

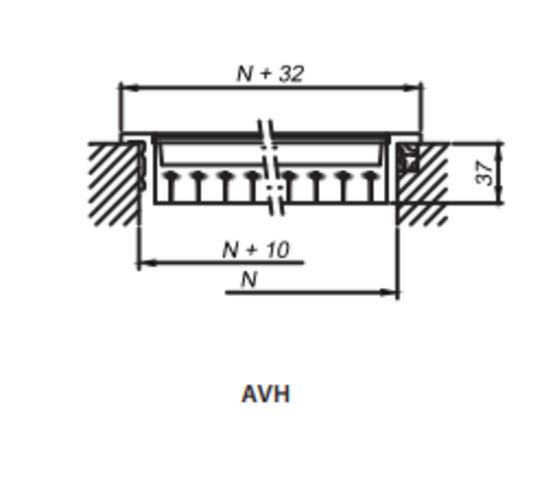

Fixée sur plénum ou sur cadre de scellement par clips à friction, elle est dotée d’un cadre périphérique en aluminium avec encadrement de 25 mm, et d’un renfort central.
Elle est également équipée d’ailettes frontales verticales mobiles et d’ailettes secondaires horizontales mobiles en alu.
Ouest Isol & Ventil vous propose ce composant pour systèmes de climatisation ou ventilation en plusieurs variantes : ailettes frontales verticales/horizontales mobiles AHV+C, fixation par vis apparentes AVH+T, et fixation par vis non-apparentes sur batteuses AVH+P.
Cette grille pour soufflage est aussi disponible en 15 tailles en standards de 100 à 40000 m2/h de débit, et en d’autres teintes.
Parmi les modèles proposés, la longueur est comprise entre 100 mm et 2 000 mm, et la hauteur de 100 mm à 1 000 mm.
Fixée sur plénum ou sur cadre de scellement par clips à friction, elle est dotée d’un cadre périphérique en aluminium avec encadrement de 25 mm, et d’un renfort central.
Elle est également équipée d’ailettes frontales verticales mobiles et d’ailettes secondaires horizontales mobiles en alu.
Ouest Isol & Ventil vous propose ce composant pour systèmes de climatisation ou ventilation en plusieurs variantes : ailettes frontales verticales/horizontales mobiles AHV+C, fixation par vis apparentes AVH+T, et fixation par vis non-apparentes sur batteuses AVH+P.
Cette grille pour soufflage est aussi disponible en 15 tailles en standards de 100 à 40000 m2/h de débit, et en d’autres teintes.
Parmi les modèles proposés, la longueur est comprise entre 100 mm et 2 000 mm, et la hauteur de 100 mm à 1 000 mm.
Fiche technique AVH+C
| Consommation | |
|---|---|
| Débit : | entre 100 m³/h et 4000 m³/h |
| Couleur et finition | |
| Couleur : | Autres teintes (RAL à préciser) |
| Finition : | anodisée - RAL 9016 |
| Dimensions | |
| Longueur : | entre 100 mm et 2000 mm |
| Hauteur : | entre 100 mm et 1000 mm |
| Divers | |

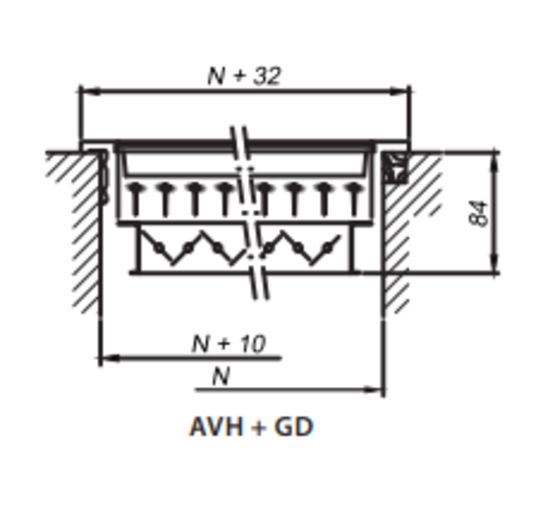

| Accessoires : | • Cadre de scellement en acier galvanisé MF (non compatible avec plénum de raccordement) • Registre en acier galvanisé à ailettes opposées GD |
| Options : | - Plénum de raccordement en acier galvanisé avec piquage axial REWV (insonorisation 5 faces en options) - Plénum de raccordement en acier galvanisé avec piquage latéral REW (insonorisation 2 ou 5 faces en options) |
| Matériaux | |
| Matériaux : | acier - Cadre de scellement ; aluminium |
| Mise en œuvre | |
| Mise en oeuvre : | fixation murale - sur plénum ou sur cadre de scellement ; pose clipsée - clips à friction |
