Fixations rigides ou articulées ajustables | Fixations ponctuelles
Caractéristiques principales

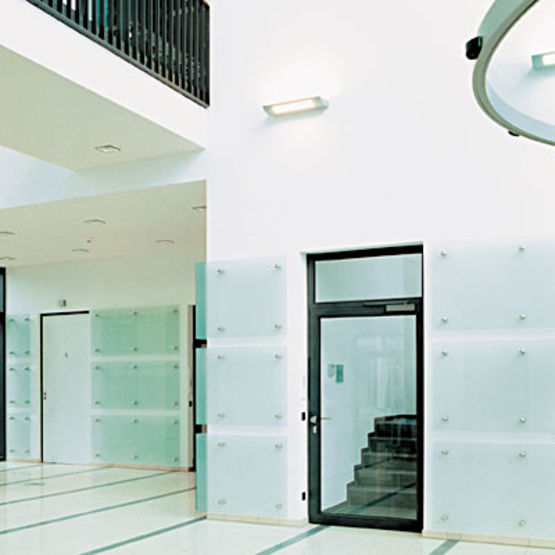

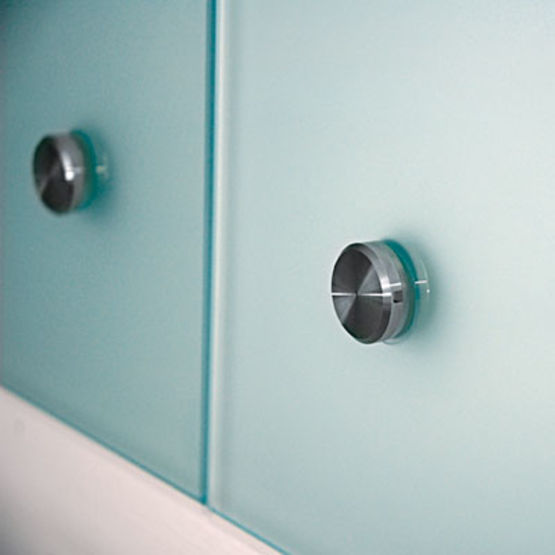

Système de fixation ponctuelle en saillie en acier inoxydable ou en aluminium pour façades et toitures vitrées. Tête à disques ou convexe affleurante à 90°. Tiges filetées dans la structure du système (M12 ou M16) avec possibilité d'articulation. Montage par l'avant ou l'arrière. Nombreux accessoires. Pour tous types de verres. Produit bénéficiant d'un ATE.
Fiche technique Fixations ponctuelles
| Couleur et finition | |
|---|---|
| Couleur : | gris |
| Dimensions | |
| Angle : | 13° (par rapport à l'axe du système de fixation) et 180° (fixation affleurante). |
| Hauteur : | (l x h) : 3 000 x 5 600 mm (verre). |
| Épaisseur : | 8 à 12,76 mm (verre simple) et 6 à 10,76 mm (verre feuilleté). |
| Diamètre : | 45/ 60/ 80 mm (fixation ponctuelle). |
| Entraxe : | 80 mm (entre deux éléments de fixation) et 10 mm (espacement entre deux panneaux). |
| Divers | |
| Accessoires : | clé à ergot, croisillons à 1, 2, 3, ou 4 bras, douilles, rondelles, anneau de centrage, etc. |
| Evaluation technique | |
| Evaluation technique : | agrément Technique Européen (ATE) - ETA-12/0266 |
| Matériaux | |
| Matériaux : | aluminium ; acier inoxydable |
| Mise en œuvre | |
| Mise en oeuvre : | fixation par vissage, montage par l'avant ou l'arrière. |
| Performances mécaniques | |
| Résistance à la traction : | 7,5/ 8,5/ 10 KN (fixation en saillie) et 10 KN (fixation affleurante). |
| Autres caractéristiques techniques du produit | |
|---|---|
| Caractéristiques techniques : | Contrainte de cisaillement (Qmax) : 1/ 1,5/ 2/ 3 KN (fixation en saillie) et 0,5/ 1/ 2,5/ 7,5 KN (fixation affleurante). |
Points de Fixation.pdf
Punkthalter_Fassade_HB_2010_11_fr.pdf
DT - Points de fixation.pdf
