AUTOFLOW® A128 - Equilibrage automatique

Recevoir de la Documentation Demander un devis contacter le fabricant où acheter ce produit ?

Caractéristiques principales

Raccordements : 1/2", 3/4", 1" et 1"1/4
Débits disponibles : de 0,02 à 5 m³/h selon la cartouche sélectionnée
Fluides admissibles : eau et eau glycolée
Teneur maximale en glycol : 50 %
Pression maximale d’exercice : 16 bar
Température d’exercice : de 0 à +100 °C
Plage de fonctionnement Δp :
- 20 à 200 kPa pour les débits de 0,02 à 0,06 m³/h
- 15 à 200 kPa pour les débits de 0,085 à 5 m³/h
Précision :
- ±15 % de 0,02 à 0,06 m³/h
- ±10 % de 0,085 à 5 m³/h

L’AUTOFLOW® A128 de Caleffi est un stabilisateur automatique de débit destiné à l’équilibrage des circuits de chauffage, de climatisation et d’eau sanitaire. Il maintient le débit prédéfini dans une branche ou au niveau d’un terminal lorsque les conditions de pression différentielle du réseau évoluent.

Au cœur du dispositif, une cartouche interchangeable en polymère haute résistance adapte automatiquement la section de passage du fluide. Dans sa plage de fonctionnement, le débit nominal est ainsi maintenu malgré les variations de pression différentielle. Cette régulation permet notamment de préserver l’équilibre hydraulique lorsque l’ouverture ou la fermeture de vannes vient modifier les conditions de fonctionnement du réseau.

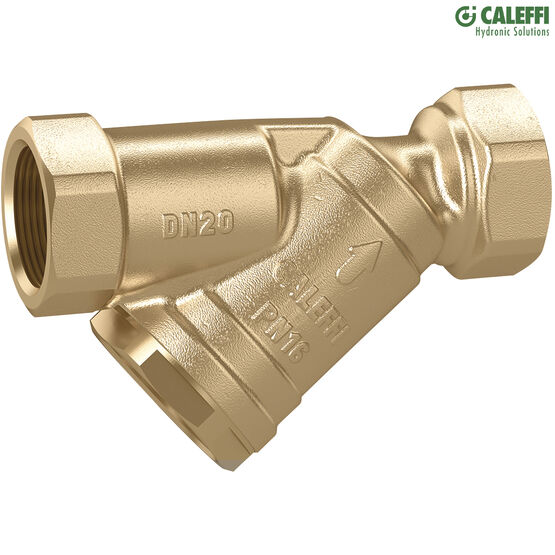

Grâce à sa large plage de débits et à ses différents raccordements, l’AUTOFLOW® A128 répond à de nombreuses configurations : alimentation de corps chauffants, équilibrage de différentes zones d’une installation ou encore circuits de distribution et de bouclage d’ECS. Son corps compact en Y facilite son intégration sur le réseau.

La cartouche est par ailleurs fournie séparément du corps afin de pouvoir être mise en place après le rinçage de l’installation.

Équilibrage automatique du réseau
L’AUTOFLOW® A128 maintient le débit nominal dans sa plage de fonctionnement lorsque la pression différentielle varie. Les différents circuits peuvent ainsi conserver le débit défini pour leur fonctionnement sans nécessiter un équilibrage manuel à chaque évolution des conditions du réseau.

Maintien des débits lorsque l’installation évolue
Sur une installation équilibrée avec AUTOFLOW®, la fermeture partielle de certaines branches n’entraîne pas de variation du débit nominal dans les circuits ouverts, tant que le dispositif reste dans sa plage de travail. Cela contribue à limiter les déséquilibres hydrauliques, susceptibles d’entraîner des débits et des températures inadaptés aux différents terminaux.

Adapté à de nombreuses applications
Chauffage, climatisation ou eau sanitaire : l’A128 peut être installé sur différentes branches et différents terminaux. Sa gamme de débits permet notamment son utilisation pour l’équilibrage des circuits de distribution d’eau sanitaire et du bouclage ECS.

Cartouche résistante et interchangeable
Réalisé en polymère haute résistance, l’élément régulateur présente une faible adhérence du calcaire ainsi qu’une résistance à l’abrasion provoquée par le passage continu du fluide. Il est également compatible avec les glycols et les additifs utilisés dans les circuits.

Fonctionnement silencieux
La conception interne du régulateur contribue à amortir les pulsations et les vibrations générées par la circulation du fluide, pour limiter les nuisances sonores en fonctionnement.

Installation et mise en service facilitées
Le corps compact en Y limite l’encombrement sur la tuyauterie. La cartouche étant livrée séparément, elle peut être installée après le rinçage initial du réseau.
