Caractéristiques principales

Vortex sensor insertion flowmeter for water pipelines from 15 mm to 1 m in diameter
Four models: for chilled, potable, or industrial water (2200 and 3100), ultra-pure water, acids and solvents (2300 A) or deionized water (2300 B)
Two versions: fixed insertion (2200, 2300 A and 2300 B) or retractable (3100)
Speed measurement from 0.1 m/s
Flow calculation by microprocessor housed in electronic enclosure
Data transfer capability via pulse output or 4/20 mA current

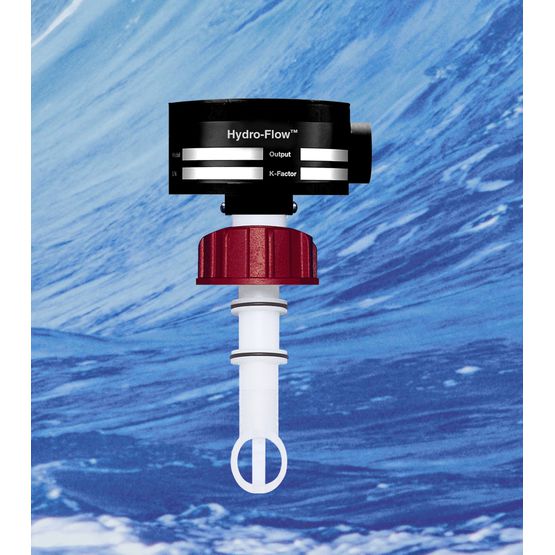

Le Débitmètre Vortex à Insertion Hydro Flow par Engineering Mesures est idéal pour la mesure précise des débits dans les canalisations allant de 15 mm à 1 m de diamètre. Adapté aux fluides variés, il est conçu pour offrir une performance stable même à faible vitesse. Il se distingue par sa facilité d'installation et son affichage clair, ce qui en fait une solution robuste pour les environnements industriels et difficiles.

1. Polyvalence d'installation : Il se visse aisément sur les bossages, les tees ou les colliers, permettant une intégration harmonieuse dans divers systèmes de canalisation.

2. Large compatibilité de fluide : Avec quatre modèles pour différents types de fluides comme l'eau glacée, potable, industrielle, ultra-pure, et même les acides et solvants, il s'adapte à de nombreuses applications.

3. Mesure précise et fiable : Grâce à la technologie vortex, il garantit des mesures stables et répétitives dès 0,1 m/s, assurant la précision nécessaire pour les opérations critiques.

4. Durabilité et robustesse : Conçu avec un indice de protection IP67, il est résistant à la poussière et à l'immersion, garantissant sa fiabilité dans des environnements exigeants.

Le Débitmètre Vortex à Insertion Hydro Flow offre une solution complète et flexible pour les mesures de débit dans divers systèmes de canalisations. Sa capacité à mesurer une large gamme de débits avec précision et sa robustesse en font un outil de choix pour les professionnels du secteur. Pour intégrer cette technologie dans votre projet, envisagez de demander un devis pour découvrir comment il répond à vos besoins.

Fiche technique Hydro Flow

Conditions électriques et d'éclairage
Alimentation électrique :	10-32 Vdc.
Vitesse :	0,1 à 4,5m/s (2200 et 3100); 0,1 à 6m/s (2300A et 2300B).
Consommation
Débit :	0,9 à 3 180 m3/h (2200) ; 2,7 à 3 180 m3/h (3100).
Dimensions
Diamètre :	50 à 1 000 mm (2200) ; 15 à 200 mm (2300 A et 2300 B) ; 100 à 1 000 mm (3100), intérieure canalisation.
Divers
Garantie :	2 ans
Options :	sortie impulsion ou 4/20mA; capteur de température interne (2300); affichage alternatif débit total/ débit instantané.
Mise en œuvre
Mise en oeuvre :	vissé sur bossage, té ou collier (2200), té (2300 A et 2300 B), bossage ou collier (3 100).
Performances électriques et autres
Indice de protection IP :	67 (boîtier électronique).
