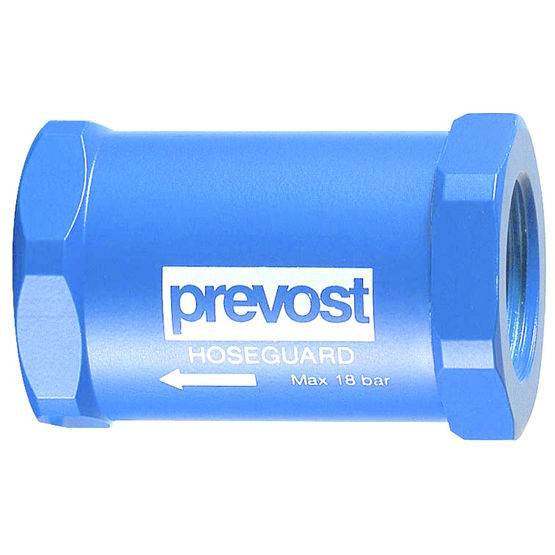

Coupe-circuit de sécurité pour air comprimé | Coupe circuit de sécurité
Date de commercialisation : 01/11/2007
Caractéristiques principales
Protection automatique par arrêt de flux d'air, contre les risques causés par la rupture d'un tuyau sous pression (coupure ou arrachement), mais aussi en cas de sur-débit. Placé en amont du tuyau flexible. Corps en aluminium, ressort en acier inoxydable, clapet polyoxyméthylène ou aluminium (selon modèle). Disponible avec deux types de raccords, femelle-femelle ou mâle-femelle, en différents diamètres et longueurs. Pression de service maximum de 18 à 35 bars suivant modèle. Pour outils pneumatiques de 0 à 2 500 l/min.
Fiche technique Coupe circuit de sécurité
| Conditions d'utilisations | |
|---|---|
| Température : | -20 °C à +80 °C (modèles 1/4, 3/8 et 1/2) ; -20 °C à +120 °C (modèles 3/4, 1 et 2) (admissibles). |
| Pression : | 21 bars (modèles 1/4, 3/8,1/2 et 3/4) ; 35 bars (modèles 1 et 2). |
| Couleur et finition | |
| Couleur : | bleu |
| Divers | |
| Compléments de gamme : | rallonge de sécurité caoutchouc équipée de coupe-circuit. |
| Mise en œuvre | |
| Conditionnement : | unitaire |
| Mise en oeuvre : | pose sur réseau dépressurisé, entre l'outil pneumatique et le réseau principal, dans le sens de passage de l'air indiqué, pression de 4 bars minimum requise. |
| Autres caractéristiques techniques du produit | |
|---|---|
| Caractéristiques techniques : | Dimensions (L x l x Ø ) : 48 x 22 x 8 mm, 59 x 27 x 12 mm, 65 x 30 x 14 mm, 76 x 36 x 20 mm, 100 x 50 x 26 ou 130 x 80 x 50 mm (femelle-femelle) ; 58 x 30 x 8 mm, 71 x 27 x 12 mm ou 80 x 30 x 14 mm (mâle-femelle). |
Famille d'ouvrage
Industrie-Stockage
