Connecteur étrier à queue d'aronde pour assemblage bois/bois | ETSN
Télécharger la photothèque
Date de commercialisation : 01/10/2012
Caractéristiques principales
- Assemblage bois/bois
- Solivage sur poutre maîtresse
- Solive sur poteau
- Utilisable dans de multiples applications
- Tenue au feu 1/2h ou 1h

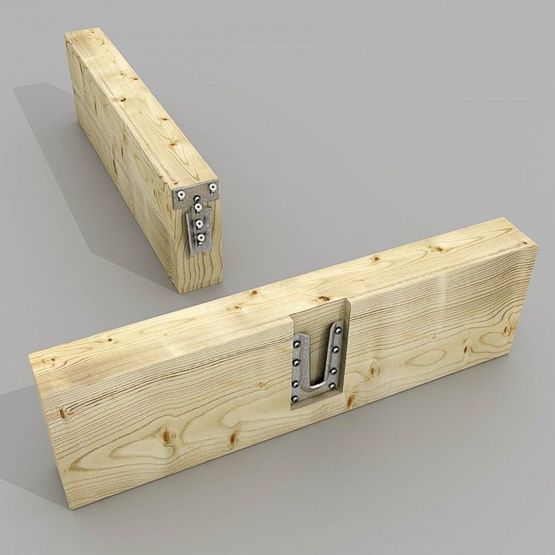

A la fois innovant et très discret, l’étrier à queue d'aronde ETSN est destiné à l’assemblage bois/bois et permet de reproduire l'esthétique d'un assemblage traditionnel à queue d'aronde.
Il est destiné au solivage sur poutre maîtresse et sur poteau.
Fabriqué en acier S250GD + Z275 suivant EN 10346, cet étrier se compose d’une partie femelle, installée sur la poutre porteuse avec des vis CSA ou des pointes CNA, et d’une partie mâle, fixée à l'extrémité de la poutre portée, avec les vis à tête plate ESCR6.0 de longueur 80 à 160 mm.
L’ETSN est utilisable dans de multiples applications, y compris avec une pente et/ou un angle entre le porté et le porteur.
Ce connecteur se distingue par sa tenue au feu 1/2h ou 1h suivant certaines préconisations.
- Très discret
- Innovant
Fiche technique ETSN
| Autres classements, Certificats, Labels, Marques | |
|---|---|
| Autres : | EN 10346 |
| Couleur et finition | |
| Couleur : | métallique |
| Dimensions | |
| Profondeur : | 12 mm |
| Hauteur : | entre 100 mm et 180 mm |
| Épaisseur : | 3 mm |
| Largeur : | entre 65 mm et 75 mm |
| Divers | |
| Accessoires : | gabarit de perçage. ; gabarit de perçage. |
| Marques | |
| Marques : | marquage CE |
| Mise en œuvre | |
| Mise en oeuvre : | vissage des parties mâle et femelle après lamage. |
