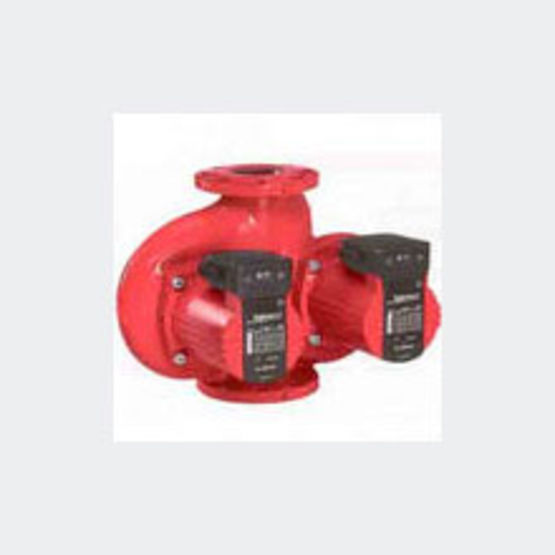

Circulateurs à deux vitesses avec pompes simples et doubles | SXM - DXM
Etudié par la rédaction
Caractéristiques principales
Circulateurs à rotor noyé équipés d'une pompe (modèle SXM) en neuf versions, ou deux pompes dans un corps unique (modèle DXM) en huit versions, selon diamètre nominal (32, 40, 50, 65 ou 80 mm) et hauteur manométrique nominale (2,5/ 4/ 5/ 8 ou 9 m). Hauteur manométrique totale 19 m. Débit maximal 68 m3/h (modèle SXM) et 136 m3/h (modèle DXM). Température du fluide de -20 à +130°C. Pression maximale de service 10 bars. Pour chauffage ou climatisation collectifs et boucle primaire de réchauffeur d'eau chaude sanitaire.
Fiche technique SXM - DXM
| Conditions d'utilisations | |
|---|---|
| Température maximale : | à partir de 110 °C |
| Consommation | |
| Débit : | à partir de 5 m³/h |
| Dimensions | |
| Largeur : | (l x h x p) : 142 à 244 x 180 à 360 x 228 à 358 mm (modèle SXM) et 297 à 480 x 250 à 360 x 268 à 358 mm (modèle DXM). |
| Divers | |
| Accessoires : | discontacteur de protection moteur (modèle SXM), coffret variateur de vitesse, kit de prise de pression, vannes d'isolement, manchettes anti-vibratoires et contre-brides rondes à souder. |
| Performances électriques et autres | |
| Indice de protection IP : | IP 42, classe d'isolation F. |
| Poids / Volume / Masse | |
| Poids : | 7 à 29 kg (modèle SXM) ou 20 à 51 kg (modèle DXM). |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type d'usage du circulateur : | chauffage ou rafraîchissement |
| Caractéristiques techniques : | Alimentation : monophasée 230 V/50 Hz.Mise en ¿uvre : pose axe moteur horizontal.Corps en fonte et arbre en inox.Sonde isothermique du moteur intégré.Moteur bipolaire.Deux vitesses par sélecteur embrochable, de 1 470 à 2 800 tr/min (selon version).Puissance consommée de 180 à 1 040 W.Livrés avec joints et boulons, sans contre-brides. |
