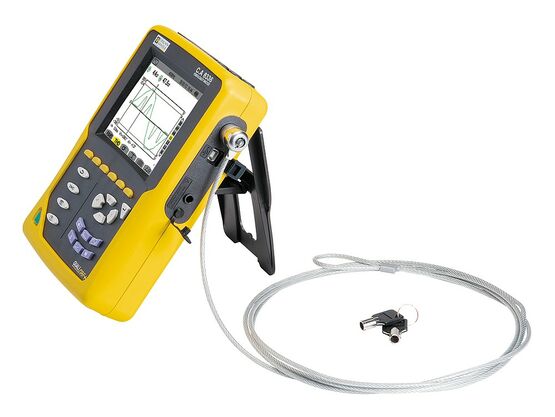

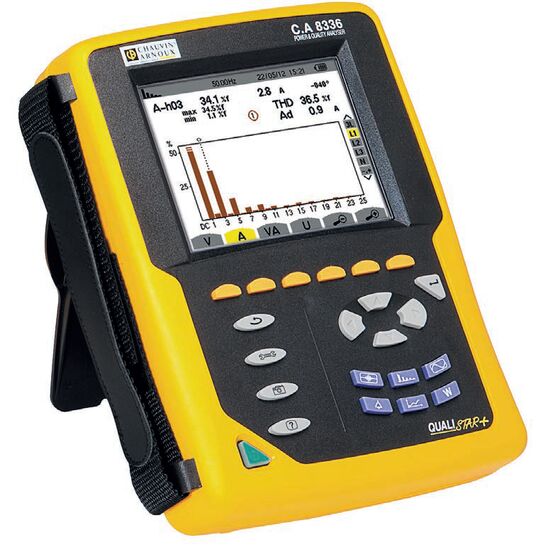

Analyseur de puissance triphasé | CA 8336

• Tension TRMS AC+DC jusqu’à 1000 V
• Courant TRMS AC+DC : de 5 mA à 10 kA selon capteurs
• Fréquence
• Puissances : W, VA, var, VAD, PF, DPF, cos φ, tan φ
• Energies : Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
• Harmoniques du rang 0 à 50, phase, mode expert
• Transitoires : jusqu’à 210
• Flicker (Pst et Plt)
• Inrush avec forme d’ondes sur une durée > 10 minutes
• Fonction TrueInrush
• Enregistrement d’une sélection de paramètres sur un échantillonnage maximum de 2 semaines à plusieurs années
• Alarmes : 10 000 de 40 types différents
• Détection Peak
• Représentation vectorielle
• Disponible dans plus de 27 langues
• IP53 / IK08
• Communication USB
• IEC 61000-4-30
• Dimensions / Masse : 240 x 180 x 55 mm / 1,9 kg

Tous les paramètres en simultanée

Destiné aux services de contrôle et de maintenance des bâtiments industriels ou administratifs, le Qualistar+ C.A 8336 permet d’obtenir une image instantanée des principales caractéristiques de la qualité du réseau électrique. Ses fonctionnalités font de cet analyseur l’instrument idéal pour réaliser la maintenance, quelle soit préventive ou corrective. Il permet aussi de réaliser le bilan énergétique complet d’une installation.

Pour le dimensionnement d’une installation électrique ou pour diagnostiquer les défauts de commutation, le C.A 8336 dispose des fonctions Inrush et TrueInrush. Maniable et très compact, cet appareil propose également de nombreuses valeurs calculées et plusieurs fonctions de traitement. Le C.A 8336 dispose de 4 voies de mesure en tension et 4 voies de mesure en courant. Le C.A 8336 capture et enregistre simultanément tous les paramètres, transitoires, alarmes et forme d’onde.

Lors de leur connexion, les capteurs de courant sont automatiquement reconnus par le C.A 8336. Il offre la possibilité de mixer différents capteurs de courant, et la configuration des ratios permet d’obtenir une lecture directe des mesures Son ergonomie est adaptée au terrain :

• Accès directs aux fonctions principales (configuration….)
• Accès directs aux mesures (harmoniques, flicker…)
• Des entrées Tension/Courant, munies de bagues de repérage couleur
• Grand écran TFT couleur pour une excellente lisibilité
• Autonomie batterie 13h

Les multiples fonctionnalités du Qualistar+ C.A 8336 le rendent polyvalent. Il est adapté aux applications jusqu’à 1 000 V en CAT III, et 600 V en CAT IV.

Logiciels

L’exploitation des mesures réalisées avec les Qualistar s’effectue à partir de deux logiciels : PAT en standard d’une part et Dataview® en option. Ils permettent la configuration, le transfert, le traitement & l’analyse. Le logiciel Dataview® offre en plus la possibilité d’éditer des rapports selon les normes de qualité de tension.

• Accès directs aux fonctions principales (configuration….)
• Accès directs aux mesures (harmoniques, flicker…)
• Des entrées Tension/Courant, munies de bagues de repérage couleur
• Grand écran TFT couleur pour une excellente lisibilité
• Autonomie batterie 13h
