Coupleur de ligne pour liaison des données | HDL-M/LCR.1
HDL-M/LCR.1
Coupleur de ligne pour liaison des données | HDL-M/LCR.1 HDL AUTOMATION S.R.O.
Caractéristiques principales
- Peut être utilisé à la fois comme coupleur de ligne et répéteur
- Isolation électrique
- Filtrage des télégrammes
- Extension de réseau
- Connexion de différentes lignes
Le coupleur de ligne HDL-M/LCR.1 permet l'extension et la stabilisation des réseaux KNX.
Il se monte sur rail DIN et assure la liaison des données entre deux segments de ligne tout en isolant électriquement chaque segment.
Ce dispositif peut fonctionner en tant que coupleur de ligne ou répéteur, offrant ainsi la possibilité d'amplifier le signal pour prolonger un segment de ligne et garantir une communication fluide.
Chaque segment connecté nécessite une source d'alimentation distincte, incluant une inductance, pour garantir le bon fonctionnement du système.
Le coupleur de ligne HDL-M/LCR.1 filtre aussi les télégrammes transitant entre les segments, tout en réduisant la charge de communication sur chaque ligne et en améliorant la stabilité du réseau.
Ce filtrage joue un rôle clé dans la gestion du trafic de données, ce qui est particulièrement utile dans des installations de grande envergure.
En plus de relier la ligne principale à la ligne secondaire, il peut également connecter la ligne dorsale à la ligne principale, selon la configuration du système.

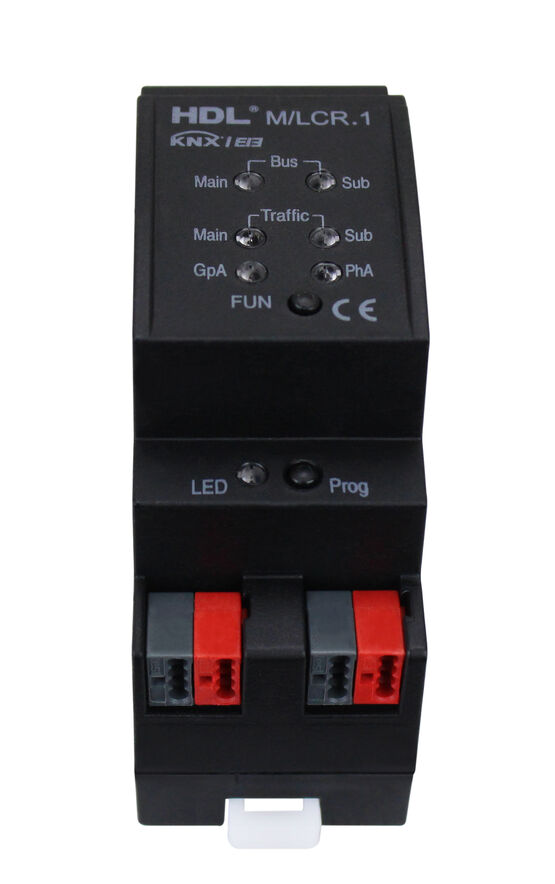

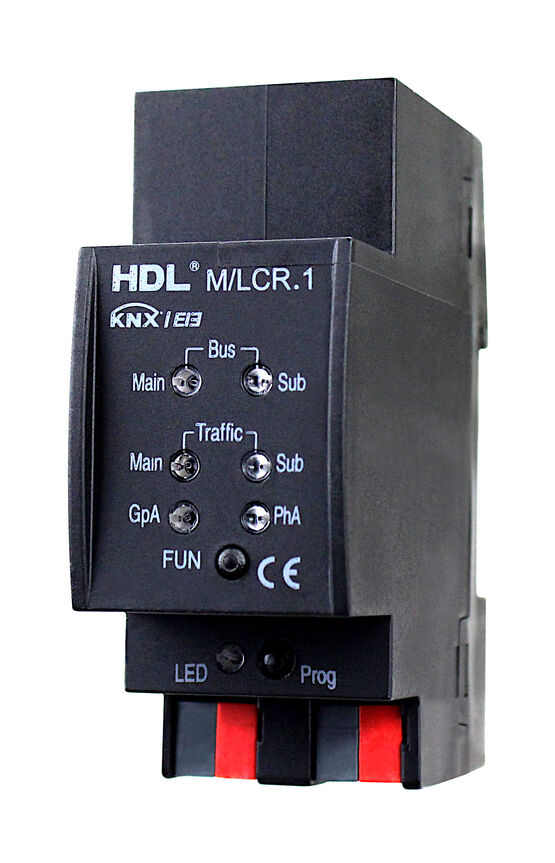

Le coupleur dispose de six LED pour indiquer l'état du transfert des données et d'une LED spécifique pour la programmation afin de faciliter la supervision du système.
Conformément aux normes électriques et aux mesures de sécurité, l’intervention d’un professionnel qualifié est nécessaire pour l’installation, la configuration et la mise en service.
Il faut aussi protéger l'appareil de l'humidité, de la saleté et des dommages pendant le transport, le stockage et l’utilisation.
Pour le nettoyage sans recourir à des produits corrosifs, un chiffon sec est recommandé.
En cas de salissure persistante, il vaut mieux utiliser un chiffon légèrement humidifié avec une solution savonneuse.
«
Montage facile
Réduction de la charge de communication
Conformité aux normes de sécurité
»
Il se monte sur rail DIN et assure la liaison des données entre deux segments de ligne tout en isolant électriquement chaque segment.
Ce dispositif peut fonctionner en tant que coupleur de ligne ou répéteur, offrant ainsi la possibilité d'amplifier le signal pour prolonger un segment de ligne et garantir une communication fluide.
Chaque segment connecté nécessite une source d'alimentation distincte, incluant une inductance, pour garantir le bon fonctionnement du système.
Le coupleur de ligne HDL-M/LCR.1 filtre aussi les télégrammes transitant entre les segments, tout en réduisant la charge de communication sur chaque ligne et en améliorant la stabilité du réseau.
Ce filtrage joue un rôle clé dans la gestion du trafic de données, ce qui est particulièrement utile dans des installations de grande envergure.
En plus de relier la ligne principale à la ligne secondaire, il peut également connecter la ligne dorsale à la ligne principale, selon la configuration du système.
Le coupleur dispose de six LED pour indiquer l'état du transfert des données et d'une LED spécifique pour la programmation afin de faciliter la supervision du système.
Conformément aux normes électriques et aux mesures de sécurité, l’intervention d’un professionnel qualifié est nécessaire pour l’installation, la configuration et la mise en service.
Il faut aussi protéger l'appareil de l'humidité, de la saleté et des dommages pendant le transport, le stockage et l’utilisation.
Pour le nettoyage sans recourir à des produits corrosifs, un chiffon sec est recommandé.
En cas de salissure persistante, il vaut mieux utiliser un chiffon légèrement humidifié avec une solution savonneuse.
Fiche technique HDL-M/LCR.1
Certifications
- Certifications : certification Rohs
Dimensions
- Profondeur : 70 mm
- Hauteur : 90 mm
- Largeur : 36 mm
Marques
- Marques : marquage CE
Poids / Volume / Masse
- Poids : 68 g
Autres caractéristiques techniques du produit
- Usage : industriel
Famille d'ouvrage
Bureau-Administration
Commerce
Culture-Sport-Loisirs
Enseignement
Hôtel-Restauration
Industrie-Stockage
Logement collectif
Maison individuelle
Santé
