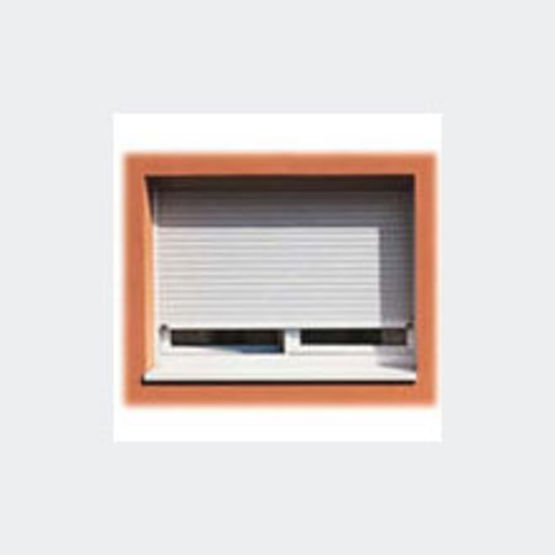

Volet roulant avec caisson en PVC pour construction neuve ou rénovation | Bloc Classic/Rénovation

Recevoir de la Documentation Demander un devis contacter le fabricant

Caractéristiques principales

Bloc comprenant coffre et volet pour construction neuve ou rénovation. Caisson composé de panneaux double paroi en PVC rigide clipsés entre eux et vissés aux extrémités sur deux joues recevant le mécanisme du volet roulant. Pose sur traverse haute du dormant avec renfort si portée supérieure à 2,20 mètres. Tablier composé de lames en aluminium double paroi avec isolant ou en profilés PVC ou aluminium. Manœuvre par treuil et tringle oscillante, par moteur avec ou sans commande de secours, par sangle ou par tirage direct.

Fiche technique Bloc Classic/Rénovation

Classements
Classement de réaction au feu :	M1 - PV n° 91/31
Classement VEMCROS :	V3 ; E1 ; C3 ; R ; S1
Dimensions
Hauteur :	entre 150 cm et 200 cm
Evaluation technique
Evaluation technique :	Avis Technique (ATec) - n° 6/00-1332.
Marques
Marques :	marque NF - Fermetures
Matériaux
Matériaux :	aluminium
Mise en œuvre
Conditionnement :	unité/colis ou 10 unités/palette.
Performances thermiques
Coefficient de transmission thermique (U) :	3,95 W/m2.K (standard) ou 2,50 W/m2.K (isolation thermique).

Autres caractéristiques techniques du produit
Type de commande :	manuelle à sangle ; manuelle à tringle ; motorisée
Caractéristiques techniques :	Dimensions caisson (h x p) : 200 x 222 mm.Dimensions maximums (l x h) : 2 500 x 2 500 mm.Mise en ¿uvre : pose entre tableaux dans l¿épaisseur de la maçonnerie sur dormant.Prix catalogue : non communiqué par le fabricant.Lames de 32 ou 40 mm de hauteur (courantes) et lame finale de 45 mm de hauteur pour 8 mm d¿épaisseur.Verrouillage du tablier contre vibrations du vent et blocage en position fermée.Moteur tubulaire synchrone monophasé de puissance 90 à 270 W ; inverseur pour montée descente ; man¿uvre de secours par treuil et manivelle décrochable ou man¿uvre par treuil à rapport de réduction de 1/6, sans fin de course avec anti-retour ; tringle gainée avec manivelle aluminium et croisillon de cardan acier inox ou man¿uvre par sangle de 12 mm dans boîtier pivotant ou par tirage direct avec bâton et anneau de tirage et poignée coquille.83 délivré par Cstb).
