Système siphoïde d'évacuation des eaux pluviales de toiture | Système siphoïde
Etudié par la rédaction
Caractéristiques principales

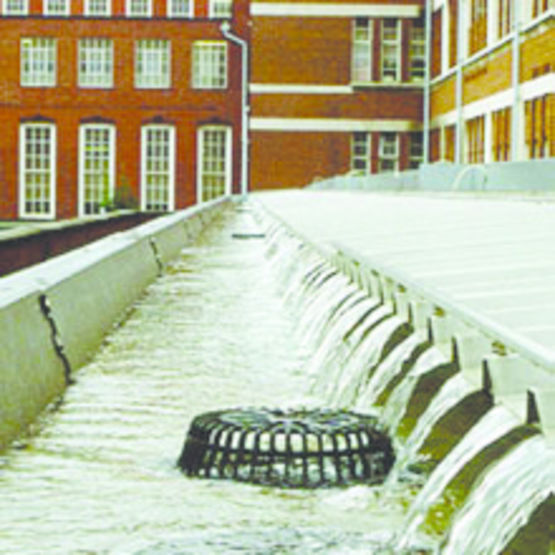

Système siphoïde auto-amorçant ou dépressionnaire. Décliné en entrées d'eaux pluviales DN 56 ou75 mm, en acier galvanisé, acier inoxydable ou aluminium revêtu PVC, munies d'une crapaudine et d'un cône anti-vortex. Associées à des tuyauteries en polyéthylène HD ou en fonte. Fonctionnement en dépression permettant d'évacuer les EP horizontalement sans pente sous la toiture, par remplissage total des sections de tuyaux.
Fiche technique Système siphoïde
| Classements | |
|---|---|
| Classement de réaction au feu : | M0 (fonte); M4 (polyéthylène HD). |
| Consommation | |
| Débit : | 15,5 l/s (DN 56) et 23,5 l/s (DN 75), maximaux par entrée d'eau pluviale. |
| Couleur et finition | |
| Couleur : | naturel |
| Aspect : | naturel |
| Finition : | naturelle |
| Dimensions | |
| Hauteur : | 3 m (minimale de chute). |
| Diamètre : | 56 et 75 mm (entrée d'eau pluviale) ; 50 à 315 mm (tuyau polyéthylène HD) ; 50 à 300 mm (tuyau fonte), nominaux. |
| Evaluation technique | |
| Evaluation technique : | Avis Technique (ATec) - n°14+5/09-1337. |
| Mise en œuvre | |
| Mise en oeuvre : | pose en toiture |
| Autres caractéristiques techniques du produit | |
|---|---|
| Caractéristiques techniques : | Surfaces toiture : 310 m2; (DN 56) et 470 m2; (DN 75). |
Famille d'ouvrage
Bureau-Administration
Commerce
Culture-Sport-Loisirs
Enseignement
Hôtel-Restauration
Industrie-Stockage
Logement collectif
Santé
