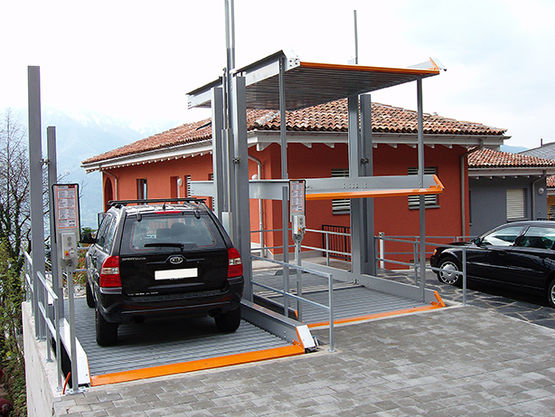

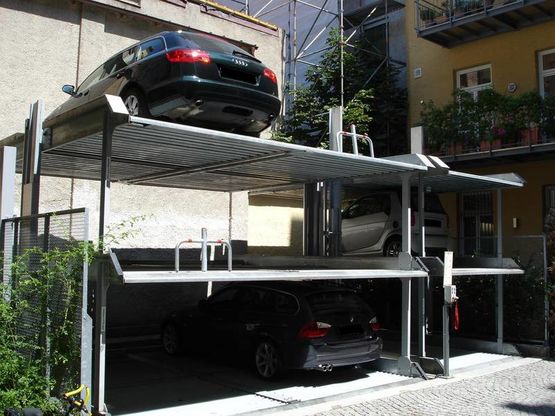

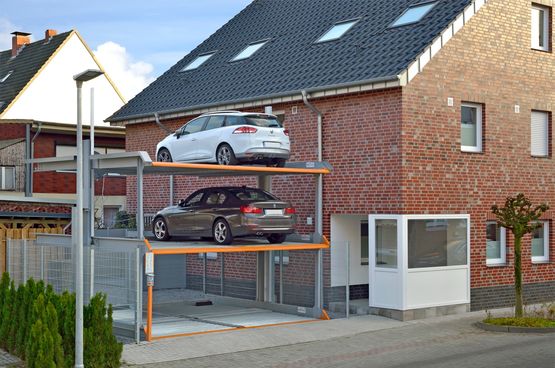

Parking mécanisé pour 1 à 6 véhicules à 3 niveaux de déplacement vertical | G63
Télécharger la photothèque Regarder la vidéo
Date de commercialisation : 01/01/1999
Caractéristiques principales
- Plateforme Simple (EB) pour 3 voitures ou Double (DB) pour 6 voitures
- Hauteurs sous dalle standard : 510 cm
- Profondeur de fosse standard : 350/355 cm.
- Hauteurs sous dalle possible : de 510 cm à 615 cm
- Profondeurs de fosse : de 330 à 375 cm
- Dimension véhicules : Hauteur 150 – 170 cm, Longueur 500 – 520 cm
- Largeur utile standard: 230/460 cm, optionnelle jusque 270/500 cm
- Charge standard : 2.000 kg par emplacement, Optionnel :2.500 kg EB
- Accès horizontal à chaque niveau
- Revêtement plateformes: StandardGrip, optionnel AluLongLife ou EasyWalk
- Places indépendantes
Domaines d’Utilisation :
Maisons d’habitation privée ou lotissements, logements simples ou collectifs, immeubles de bureaux, garages en sous-sol, parkings, Installation en extérieur, dans une cour, espaces verts, jardin.
Tous les liens BIM et CAO vous seront envoyés sur simple demande.
Fiche technique G63
| Conditions électriques et d'éclairage | |
|---|---|
| Alimentation électrique : | 240/ 400 V en triphasé, en 20 A |
| Dimensions | |
| Profondeur : | 3,3 à 3,75 m (fosse). |
| Longueur : | (l x L) : 2,7 à 3,1 x 5,2/ 5,4 m. |
| Hauteur : | à partir de 4,8 m (sous dalle). |
| Largeur : | (l x L) : 2,7 à 3,1 x 5,2/ 5,4 m. |
| Divers | |
| Options : | charge admissible de 2,5 t/emplacement (version simple). |
| Mise en œuvre | |
| Mise en oeuvre : | chevillage de 15 cm sur radier horizontal. |
| Poids / Volume / Masse | |
| Charge : | 2 t/emplacement |
| Autres caractéristiques techniques du produit | |
|---|---|
| Caractéristiques techniques : | Hauteur : 1,55 à 1,75 m (entre plateforme)." rows="1" cols="60" id="caracTech000" >Hauteur : 1,55 à 1,75 m (entre plateforme)." rows="1" cols="60" id="caracTech000" >Sécurité de type "homme mort".Hauteur : 1,55 à 1,75 m (entre plateforme)." rows="1" cols="60" id="caracTech000" >Sécurité de type "homme mort".Hauteur : 1,55 à 1,75 m (entre plateforme)." rows="1" cols="60" id="caracTech000" >Hauteur : 1,55 à 1,75 m (entre plateforme)." rows="1" cols="60" id="caracTech000" >Sécurité de type "homme mort".Hauteur : 1,55 à 1,75 m (entre plateforme). |
Famille d'ouvrage
Bureau-Administration
Commerce
Culture-Sport-Loisirs
Enseignement
Hôtel-Restauration
Industrie-Stockage
Logement collectif
Maison individuelle
Santé
Télécharger les Fichiers BIM et CAO pour ce produit
DXF
G63_370_540_M.dxf G63_370_520_M.dxf G63DB_LP470.dxf G63DB_LP500.dxf G63EB_LP260.dxf G63EB_LP240.dxf
