Lanterneau DENFC à rupture de pont thermique et remplissage en verre | Système lanterneau F100

Lanterneau DENFC à rupture de pont thermique et remplissage en verre | Système lanterneau F100  Lanterneau DENFC à rupture de pont thermique et remplissage en verre | Système lanterneau F100 - LAMILUX  Lanterneau DENFC à rupture de pont thermique et remplissage en verre | Système lanterneau F100 - Exutoires et châssis vitrés (verre ou polycarbonate) Lanterneau DENFC à rupture de pont thermique et remplissage en verre | Système lanterneau F100 - produit présenté par LAMILUX

Télécharger la photothèque Regarder la vidéo

Recevoir de la Documentation Demander un devis contacter le fabricant où acheter ce produit ?
Exutoires et châssis vitrés (verre ou polycarbonate)

Date de commercialisation : 02/05/2015

Caractéristiques principales

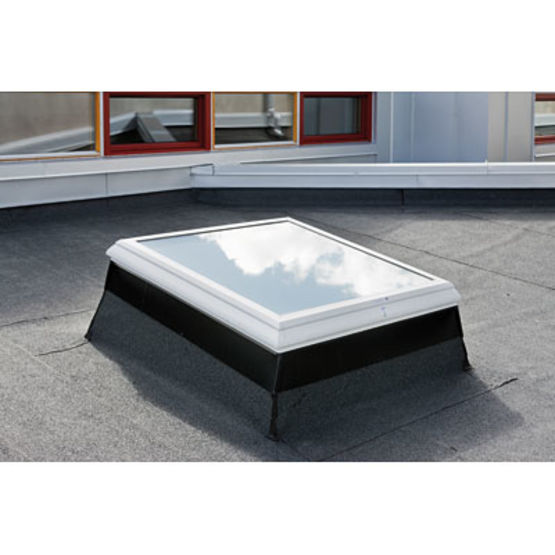

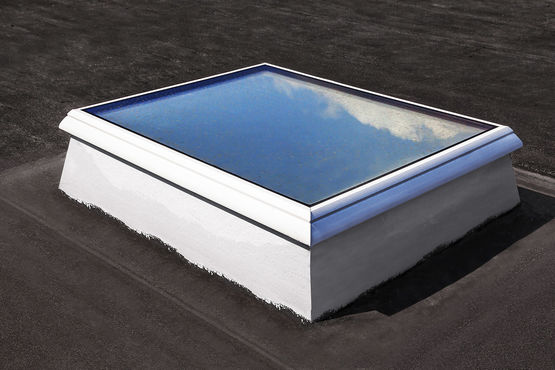

Le LAMILUX Glass Skylight F100 est un lanterneau pour toiture terrasse avec un cadre en plastique.

Confort et design
  • Plus de bords propices à l’incrustation des salissures : La transition en douceur entre le vitrage et le profilé du cadre nouvellement conçu permet un écoulement sans entrave des eaux de pluie.
  • Ouverture simple pour fonction de ventilation avec nouvelle technique d’entraînement par chaîne, indice de protection IP 54
  • Entraînement par chaîne – invisible et avec nouvelle technologie en indice de protection IP 54
  • Notre Système CI élément en verre F100 et prêt pour le téléchargement BIM sur bimobject.com
  • Bonne visibilité durable et pénétration généreuse de la lumière naturelle à travers un vitrage insensible aux rayures
  • En option, encore plus de confort grâce aux raccordements préparés en usine aux toitures à film
  • Protection phonique optimisée et réduction des bruits causés par la pluie par vitrage spécial (Rwp = 38 dB)
  • Aspect intérieur blanc, mat satiné – aucun travail de construction à sec supplémentaire nécessaire
  • Connexion optionnelle aux commandes de confort avec radiocommandes
  • Protection contre le soleil à l’extérieur et à l’intérieur (en option)

Stabilité
  • Etanchéité à l’eau testée même en présence d’intensités du vent très élevées (étanchéité à la pluie battante selon EN 12208 Classe E 1500)
  • Très haute absorption de charge par des profilés optimisés
  • Sécurité anti-chute permanente
  • Haute stabilité aux charges du vent et de la neige
  • Raccord latéral résistant aux UV

Securité
  • Le premier lanterneau pour toiture terrasse bénéficiant d’un agrément technique général en construction «Vitrage structurel» – certifié par l’Institut allemand des techniques de construction (DIBt), à Berlin
  • Sans condensation entre les vitres grâce au joint périphérique optimisé thermiquement (contrairement aux coupoles en matière plastique)
  • Protection anti-feu préventive : Conformité à la norme DIN 18234 pour empêcher la propagation du feu sur les toitures sans mesures supplémentaires (par ex. déversements de gravier)
  • Utilisation comme dispositif d’ECF dans les cages d’escalier
  • Livraison du Système CI élément en verre F100 entièrement monté sur costière
  • Sécurité anti-chute et accessible pour les opérations d’entretien selon DIN EN 18008-6
  • Résistance à une exposition au feu depuis l’extérieur par des flammèches et la chaleur rayonnante avec classification B, roof(t1) selon DIN EN 13501-5

Technologie
  • Intégration de triple vitrage isolant avec d'excellentes valeurs Ug
  • Une étanchéité à l'air exceptionnelle et certifiée grâce au nouveau système de double étanchéité des ballons
  • Une costière entièrement isolée thermiquement en GRP, sans joints et donc 100% étanche à la vapeur
  • Une transition douce entre le vitrage et les profilés du cadre assure un écoulement sans entrave de l'eau de pluie, sans salir les bords
  • Cadre périphérique sans aucun pont thermique, classé comme étanche à la pluie battante, conformément à la norme EN 12208 E1500 (équivalent à l'exposition à une forte pluie et à la vitesse du vent 14)
  • Disponible en option avec une costière de 40 cm de haut avec une géométrie de toit en pente pour un meilleur auto-nettoyage
  • Conforme à la norme DIN 18234 sans mesures supplémentaires

Efficacité énergétique
  • Disponibles en double et triple vitrage isolant avec verre trempé à l’extérieur et verre feuilleté à l’intérieur (verre feuilleté au choix avec film transparent ou clair mat) avec des valeurs Ug de 1,1 à 0,7 W/m²K
  • Construction globale exempte de ponts thermiques avec une valeur Uw de 1,3 - 1,0 W/m²K, suivant le vitrage (selon EN ISO 10077-1 pour un élément de référence de 120 x 120 cm)
  • Costière en PRFV isolée thermiquement sans joints en hauteur 15, 30, 40, 50 cm avec valeur U de 0,5 W/m²K - 0,9 W/m²K (en fonction de la catégorie)
  • Excellente étanchéité à l’air grâce à de nouveaux double-joints tubulaires : classe de performances 4 – certifiée selon EN 12207
  • Raccordement thermique idéal au bâtiment (par exemple embase avec isolation thermique
  • L’écobilan simplifié : Il existe, pour le Système CI élément en verre F100, une Déclaration environnementale sur les produits complète selon ISO 14025 et EN 15804 (EPD - Module A1 - D)

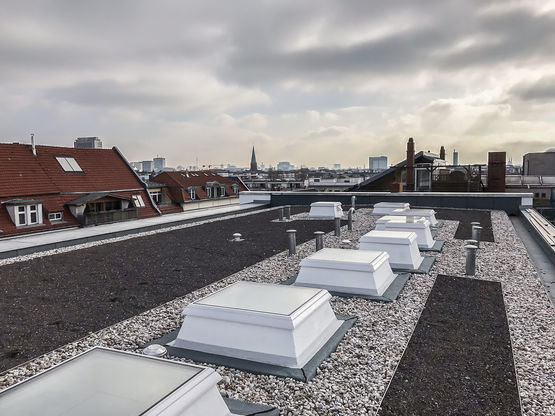

Ce lanterneau coupole est destiné au désenfumage de bâtiments industriels, tertiaires ou commerciaux. Constitué d'un cadre modulaire en PVC à rupture de pont thermique avec inclinaison de 3° et d'un dôme en verre double paroi isolé. Intègre une costière polyester isolée à rupture de pont thermique de 400 mm de hauteur. Système intérieur d'étanchéité renforcé. Commande d'ouverture électrique. Livré avec kit de protection pour le relevé d'étanchéité.



Fiche technique Système DENFC Lanterneau F100

Conditions électriques et d'éclairage
Transmission lumineuse : 77 %
Facteur solaire : 0.55
Tension : 24 V
Couleur et finition
Couleur : ; blanc ; blanc RAL 9010 (intérieur)
Dimensions
Angle : 3 ° - inclinaison toiture
Longueur : entre 60 cm et 100 cm ; entre 200 cm et 240 cm
Hauteur : 40 cm
Largeur : entre 60 cm et 200 cm
Surface : entre 1 m² et 2 m²
Divers
Accessoires volet de désenfumage et exutoire : costière
Options : costière avec embase à isolation thermique.
Matériaux
Matériaux : composite ; verre
Performances thermiques
Coefficient de transmission thermique (Ug) : 1.1 W/m².°C
Autres caractéristiques techniques du produit
Type de commande : électrique
Type de toiture : ondulée ; plane
Pourcentage de la pente de la toiture : jusqu'à 5 %

3.1.1.3.4 Basisinfo Flachdach Fenster F100_en.pdf

Famille d'ouvrage

Bureau-Administration

Commerce

Culture-Sport-Loisirs

Enseignement

Hôtel-Restauration

Industrie-Stockage

Logement collectif

Maison individuelle

Santé
