Exutoires ponctuels à commande pneumatique pour voûte | Ecobac 160 PN pour voûte

Recevoir de la Documentation Demander un devis contacter le fabricant

Date de commercialisation : 01/05/2009

Caractéristiques principales

Exutoires de fumées ponctuels Denfc
A système de commande manuelle ou pneumatique (DCM)
Adaptés aux voûtes neuves ou existantes
Pour le désenfumage naturel, l'aération et l'éclairage zénithal
Compatibles avec des cordes de 1,8 à 4 mètres

Idéals pour le désenfumage naturel, l'aération et l'éclairage zénithal, les exutoires Ecobac 160 PN pour voûte peuvent être utilisés dans divers types de bâtiments : industriels, commerces, entreprises, etc. Ils sont conformes à la directive machine, à la marque CE , à la norme NF EN 12101-2 et sont également certifiés NF DENFC.

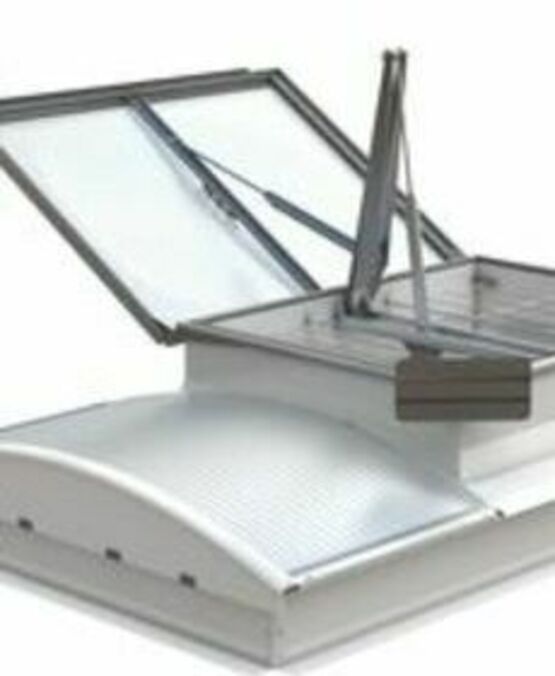

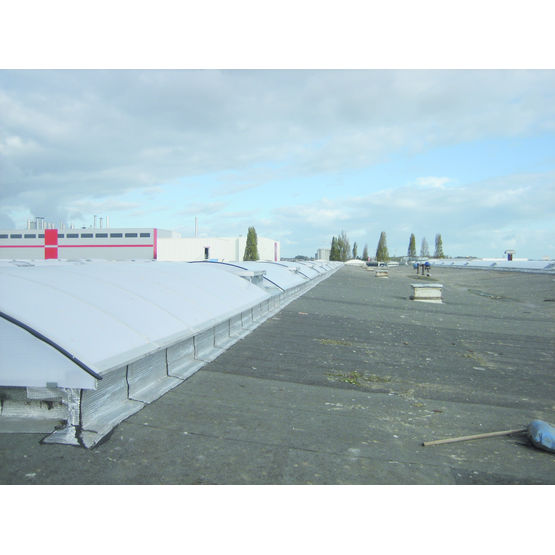

Destinés à être intégrés dans les voûtes filantes ECOFIL et ECOVOUTE, neuves ou existantes, ces exutoires de fumées sont dotés d'une embase, réalisée en polyester armé de fibres de verre et isolée par de la mousse de polyuréthane, d’un cadre ouvrant ponctuel à 160° et fabriqué en acier galvanisé, une costière en acier galvanisé isolée, à inclinaison max de 21° et un capot en polycarbonate alvéolaire double paroi opalescent (10 mm) dans un cadre en aluminium avec joint et de classement feu B – s1, d0 (M1).

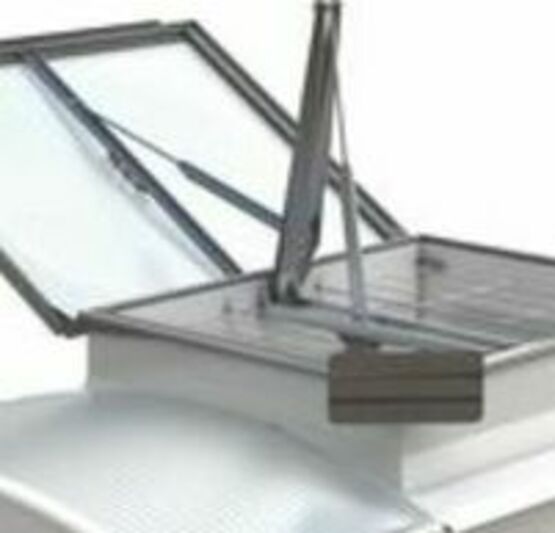

Fonctionnant à un système de commande manuelle ou pneumatique (DCM), les exutoires de fumées Ecobac 160 PN disposent aussi d'un thermofusible taré à +93 °C et de deux vérins pneumatiques munis d'amortisseurs de fin de course. Ils sont compatibles avec des cordes de 1,8 à 4 mètres.

Etanchéité renforcée du capot
Meilleure isolation
Surface utile d’évacuation des fumées optimisée
Système unique de verrouillage breveté
S’intègre parfaitement dans les voûtes

Fiche technique Ecobac 160 PN pour voûte

Classements
Classement de réaction au feu :	M1 ; B-s1, d0
Couleur et finition
Aspect :	lisse
Dimensions
Longueur :	(L x l) : 200 x 150 cm.
Largeur :	(L x l) : 200 x 150 cm.
Divers
Compléments de gamme :	lanterneaux filants (Ecofil, Ecovoute).
Options :	autres remplissages, grille retardatrice d'effraction 1200 Joules, isolation thermique renforcée (capot 16/ 32mm), embase sans thermofusible, contacteurs fin de course, aération régulière pneumatique ou électrique.
Marques
Marques :	marquage CE ; marque NF
Matériaux
Matériaux :	acier ; polyester ; polycarbonate
Performances acoustiques
Indice d'affaiblissement acoustique aux bruits aériens (Rw) :	21 dB
Performances air / eau / vent
Résistance au vent :	1500 N/m²
Performances thermiques
Coefficient de transmission thermique (Ug) :	2,1 W/m2.K (capot 16 mm et int isolé).

Autres caractéristiques techniques du produit
Type de commande :	manuel
Caractéristiques techniques :	Surface utile exutoire (SUE) : 1,66 m2; (sans grille) ; 1,62 m2; (avec grille RE).Ouverture/fermeture mécanique par treuil type DCM à 160°.
Pourcentage de la pente de la toiture :	jusqu'à 5 %
