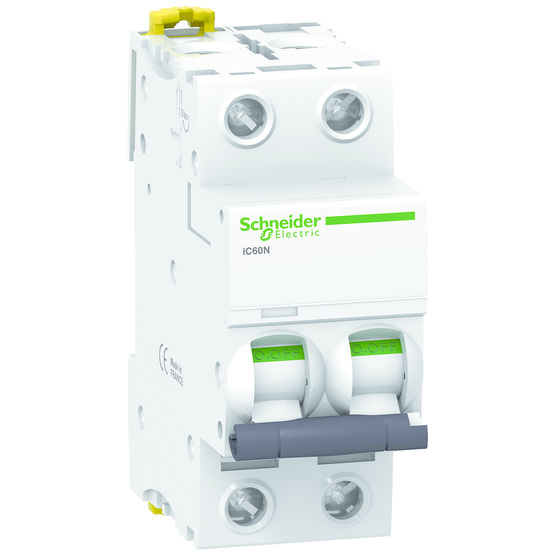

Disjoncteur et interrupteur jusqu'à 160 ampères | Acti 9 - IC 60
Etudié par la rédaction
Date de commercialisation : 09/09/2011
Caractéristiques principales
Disjoncteur modulaire de branchement unipolaire (IC 60N et IC 60L), bipolaire, tripolaire ou tétrapolaire (IC 60N, IC 60H, IC 60L) pour installation électrique jusqu’à 160 ampères. Calibre réglable de 0,5 à 63 ampères en réseau triphasé, sur courant alternatif. Commande manuelle par levier de déclenchement à deux positions, marche/arrêt. Permet la protection des circuits contre les courants de court-circuit et de surcharge, et la signalisation de déclenchement sur défaut par voyant mécanique de couleur rouge en face avant du disjoncteur. Apte au sectionnement en secteur industriel.
Fiche technique Acti 9 - IC 60
| Conditions d'utilisations | |
|---|---|
| Température d'utilisation : | entre -30 °C et 70 °C |
| Température : | +50 °C (déclenchement thermique). |
| Conditions électriques et d'éclairage | |
| Alimentation électrique : | 503 VCA (isolement). |
| Courant : | 15 à 440 VCA. |
| Dimensions | |
| Largeur : | 2 à 8 pas de 9 mm. |
| Divers | |
| Accessoires : | commande rotative, platine débrochable, intercalaire, dispositif de cadenassage, cache-vis, cache-bornes, cloison interpôle. |
| Options : | disjoncteur associé à un bloc de protection différentielle (Vigi). |
| Marques | |
| Marques : | marque NF |
| Performances électriques et autres | |
| Classe de protection électrique : | Classe 3 |
| Indice de protection IP : | 20 (appareil seul), 40 (en coffret modulaire). |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type : | non différentiel |
| Caractéristiques techniques : | Auxiliaires: ré-enclenchement, télécommande, peignes de raccordement, déclencheur, contacts.Cycles d'utilisation: 10000 à 20000. |
