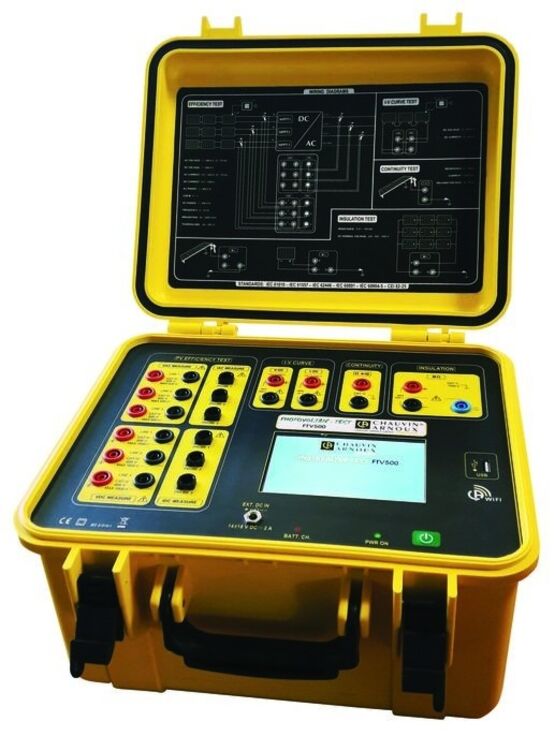

Contrôleur multifonctions photovoltaïque | FTV500

Affichage Afficheurage TFT, 16.7M de couleurs, verre avec liaison optique Optical Bonding, écran tactile 5” à technologie anti reflet Optical Bonding, résolution 800x480

Interface

• Instrument: transmission via Wifi et contrôle aà distance VNC (Virtual Network Computing), USB
• Boitier déporté : Transmission par Wifi

Mémoire

• Base de données interne programmable : sites/installations/entreprises/modulespanneaux/mesures, avec arborescence
• Capacite de sauvegarde : plus de 10 000 blocs pour toutes les mesures, 600 000 mesures en mode enregistrement de données

Alimentation / Autonomie

• Instrument: batteries Li-Ion rechargeables avec alimentation 100-240V 50-60Hz / 15 heures en veille (programmable)
• Boitier déporté : batteries Li-Ion rechargeables avec alimentation et câble USB / 15 heures en veille

Protection Instrument et boitier déporté : IP54

Conformité aux normes EN62446IEC 62446, IEC EN60891, IEC EN60904-5, IEC EN61557-2, IEC EN61557-4, CEI 82-25, CEI 64-8
<br style="box-sizing: border-box; -webkit-font-smoothing: antialiased; color: rgb(85, 85, 85); font-family: " open="" sans",="" "lucida="" grande",="" sans="" unicode",="" arial,="" sans-serif;="" font-size:="" 11px;"=""> Dimensions / masse

• Instrument: 340 x 300 x 200 mm / environ 6 kg
• Boitier déporté : 160 x 120 x 63 mm / environ 1 kg

TESTEUR PHOTOVOLTAIQUE FTV500 – 5 mesures en 1 seul instrument

Contrôleur multifonction pour les nsallations photovoltaïques monophasées, triphasées et multi-string.

Le TESTEUR PHOTOVOLTAIQUE FTV500 est un appareil portable conçu pour répondre à tous les besoins des techniciens et professionnels impliqués dans la mise en route, le contrôle et la maintenance de systèmes photovoltaïques.
Cet instrument mesure et analyse tous les paramètres et caractéristiques des systèmes monophasés ou triphasés (3 pinces de courant DC + 3 pinces de courant AC), selon les normes internationales en vigueur. La capacité mémoire importante, la fonction d’enregistrement de données, le contrôle à distance au moyen de la technologie Virtual Network Computing (VNC), font du PHOTOVOLTAIC-TESTtesteur photovoltaique FTV500 un appareil de terrain portable qui fournit un système complet pour vos campagnes de maintenance périodiques.

EFFICACITÉ, PERFORMANCES ET ENREGISTREUR DE DONNEES
( CEI82-25, ENIEC 62446 )
Il offre 3 entrées courant et tension DC et 3 entrées de courant et tension et de courant AC, pour les mesures approfondies sur l’ensemble de l’installation photovoltaïque. Il mesure, y compris pour les performances rendements de conversion DC/AC, laes puissances active et théorique, le facteur de puissance et le diagramme de phase aux sorties du convertisseur. Chaque paramètre est corrélé avec les quantités d’irradiation et lesa températures ambiante /et du modulepanneau, qui sont mesurées par le boîtier déporté. Les résultats sont comparés ensuite aux références réglementaires.

COURBE I-V, CONTRÔLE RAPIDE I-V (IEC EN62446, IEC EN60891 )
Le FTV500 réalise l’analyse de la courbe I-V, caractéristiques des modules panneaux et/ou/ strings jusqu’à 1 000 V et 20 A, ainsi que la comparaison aux valeurs de référence STC indiquées par le fabricant.
L’appareil gère la mesure de façon autonome, au moyen d’un raccordement 4P, et affiche très rapidement :
- le graphique des courbes caractéristiques (tension/courant/puissance),
- les principaux paramètres
- la comparaison des résultats de mesure aux valeurs STC, qui sont prises dans une base de données interne des modules photovoltaïques
Cette base de données est mise à jour par l’utilisateur, qui peut intégrer seul lui-même les caractéristiques constructeurs des panneaux qu’il souhaite ajouter et tester. Une fonction de test rapide est disponible : mesure de la tension à vide et du courant de court-circuit de modules panneaux individuels ou de strings en parallèle.

RÉSISTANCE D’ISOLEMENT / CONTINUITÉ ( ENIEC 62446, CEI 82-25, ENIEC 61557, CEI 64-8)
Cette mesure permet la vérification de la sécurité électrique du système photovoltaïque, (module, string ou système entier). Le FTV500 mesure la résistance d’isolement hors tension (mégohmmètre), ou même sur des équipements installations en état de fonctionnement (sous tension), sans besoin de commutateur externe pour court-circuiter les pôles positif et négatif.
La sélection de la tension d’essai (250-500-1 000 VDC) et la programmation d’une alarme sur seuil pour les résultats en “PASS-FAIL” (acceptables-inacceptables) permettent d’obtenir une réponse immédiate du résultat. La vérification de la continuité des conducteurs de protection au moyen d’un courant de 200 mA, est conforme aux exigences des normes internationales.

CONTRÔLE À DISTANCE, WIFI & TECHNOLOGIE VNC, RAPPORT D’ESSAI
Le contrôleur PHOTOVOLTAIC TESTTESTEUR PHOTOVOLTAIQUE FTV500 est le premier instrument multifonction portable doté de la technologie VNC (Virtual Network Computing). Elle permet le contrôle à distance et la gestion de toutes les fonctions de mesure, directement à partir de votre smartphone / PC / tablette.
Lorsqu’il est associé à la transmission Wifi, il devient la solution idéale pour la téléassistance ou pour supporter des techniciens sur le terrain à partir de votre bureau.
La mémoire importante de l’appareil permet l’enregistrement de plus de 10 000 mesures et la création immédiate de rapports au moyen d’un simple clic. L’utilisation d’une clé USB permet de télécharger et de rendre accessible l’ensemble de la base de données.

BOÎTIER DÉPORTÉ
Le boîtier déporté du PHOTOVOLTAIC TESTTESTEUR PHOTOVOLTAIQUE FTV500 collecte les mesures des paramètres d’environnement (irradiation, température ambiante / module) en temps réel et les exploite pour analyser les résultats. Grâce à la technologie Wifi, le boîtier déporté transmet les données à l’instrument sans rupture sur une distance supérieure à 200 m en champ ouvert. En cas d’interruption du signal de transmission, il fonctionne en tant qu’enregistreur de données afin de sauvegarder les mesures acquises
Lorsque les conditions seront revenues à leur état normal, le FTV500 réalise une resynchronisation et les mesures enregistrées sont transmises à l’instrument. Un système de fixation breveté permet d’assurer une installation stable et des mesures fiables.
