Connecteur d’assemblage résistant à la traction et aux efforts tranchants

| X-Rad

Produit vert

Etudié par la rédaction

Connecteur d’assemblage résistant à la traction et aux efforts tranchants

Recevoir de la Documentation Demander un devis contacter le fabricant

Date de commercialisation : 01/09/2015

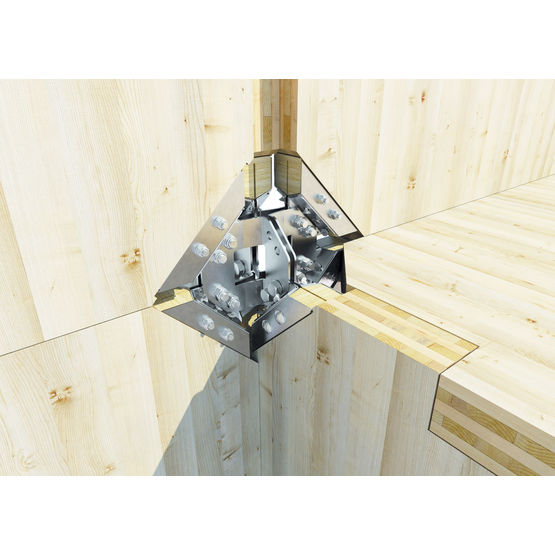

Conçu pour simplifier l'assemblage des constructions en bois massif en hauteur (logement collectif, tertiaire), ce système de connexion métallique assure des jonctions pour le montage de toute la structure (toiture, panneaux murs XLam et planchers) en 3 configurations géométriques (XTop, XMid et XBase). Assemblés au moyen de plaques métalliques standard dont le gabarit permet l’implantation d’une tige métallique de chaînage direct au sol, dans des logements spécifiques aménagés dans les murs, sans emboîtement de plancher. Les efforts (traction, effort tranchant) sont transmis aux angles des murs et des planchers. performances statiques et sismiques élevées. Permet une manutention et un montage rapide des panneaux.

Couleur et finition

  • Finition : acier inox

Mise en œuvre

  • Mise en oeuvre : connecteurs fixés aux 4 angles des panneaux bois (XLam), facilitant la manutentionet la pose ; ancrage en pied de mur pour fixation au plancher bois.

Performances mécaniques

  • Résistance à la charge : 20 kN/m (verticale répartie).

Autres caractéristiques techniques du produit

Famille d'ouvrage

Bureau-Administration

Commerce

Culture-Sport-Loisirs

Enseignement

Hôtel-Restauration

Logement collectif

Maison individuelle
